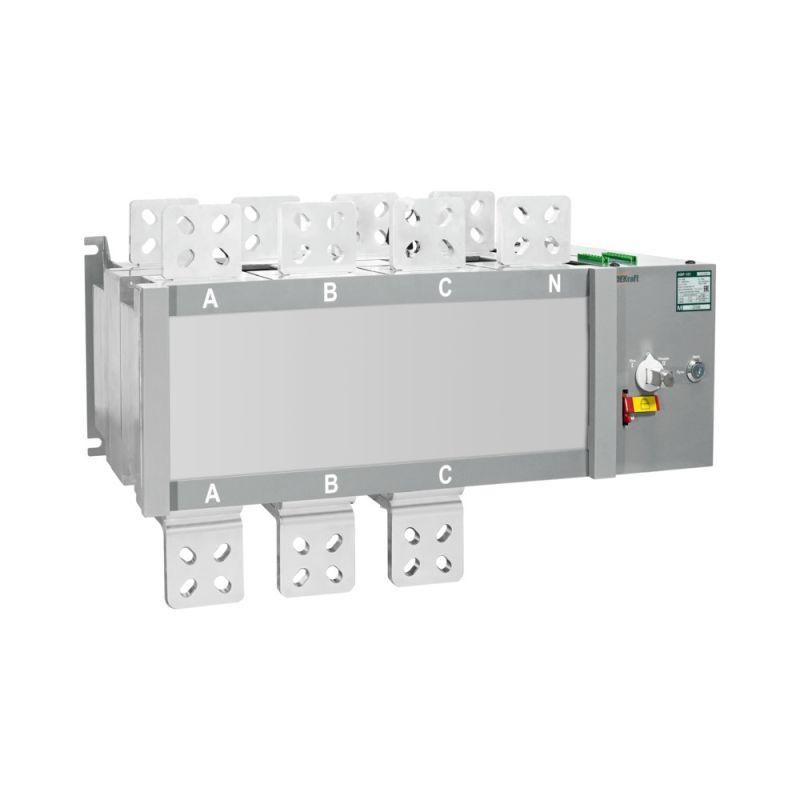

Ввод резерва автоматический АВР АВР-105 3п 500А 12.6кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42057DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 500A, 3P, 12.6кА АВР-105 - это надёжное решение для бесперебойного питания критически важных нагрузок. Устройство обеспечивает автоматическое переключение между основным и резервным источниками электроэнергии, применяется в ГРЩ и ВРУ на промышленных, жилых и транспортных объектах. Бренд DEKRAFT и артикул АВР-105 указывают на серийную продукцию, проверенную в реальных условиях эксплуатации.

Назначение и область применения

АВР-105 используется для автоматического переключения между двумя источниками питания - основным и резервным - при аварийном отключении одного из них. Обеспечивает непрерывное питание оборудования, где недопустимы перебои: насосные станции, системы вентиляции, лифты, серверные, медицинские учреждения, производственные линии. Подходит для установки в шкафы ГРЩ, ВРУ и другие распределительные устройства.

Технические характеристики

• Количество полюсов: 3 - позволяет коммутировать три фазы трёхфазной сети
• Номинальный ток: 500 А - рассчитан на работу с высокими нагрузками, типично для крупных потребителей
• Короткозамыкательная способность: 12,6 кА - выдерживает максимальные токи КЗ без повреждений
• Тип переключения: реверсивный - обеспечивает механическую блокировку против одновременного замыкания обоих источников
• Моторный привод - автоматизирует процесс переключения без участия оператора
• Сухой контакт - позволяет передавать сигналы в систему управления (SCADA, PLC)
• Вспомогательные клеммы - обеспечивают подключение внешних устройств контроля и сигнализации
• Поддержка Modbus RTU - интеграция с системами автоматизации через последовательный интерфейс
• Гарантия: 36 месяцев - подтверждает долговечность сборки и компонентов

Совместимость и монтаж

АВР-105 совместим с большинством стандартных выключателями, переключателями напряжения и другими аппаратами защиты. Установка выполняется в шкафы с достаточными габаритами - устройство имеет блочную конструкцию, что упрощает монтаж в уже существующие распределительные щиты. Компактный разъединитель позволяет провести визуальный осмотр и обслуживание без демонтажа всего аппарата. Для подключения используйте кабели с сечением, соответствующим току 500 А (обычно 95–150 мм2, зависит от материала и температуры окружающей среды).

Безопасность и стандарты

АВР-105 проектировался с учётом требований к безопасности в распределительных сетях до 1000 В. Механическая блокировка предотвращает параллельное включение двух источников, исключая риск обратной подачи энергии. Наличие сухого контакта и вспомогательных клемм позволяет реализовать функции сигнализации отказа, состояния питания и команд управления в соответствии с требованиями ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Блочная конструкция - упрощает замену модулей, сервис и модернизацию без полного демонтажа
• Удобство настройки - регулируемые временные задержки и пороги срабатывания доступны через панель управления
• Modbus RTU - позволяет интегрировать устройство в современные системы автоматизации без дополнительных контроллеров
• Сигнализация и удалённое управление - через сухой контакт и вспомогательные клеммы можно получать статус работы и отправлять команды
• Наличие компактного разъединителя - безопасное отключение для техобслуживания без снятия напряжения со всей системы

Ограничения применения

• Не предназначено для постоянного переключения - частые циклы могут сократить срок службы моторного привода
• Требует стабильного напряжения на входах - скачки выше допустимого могут вызвать ложные срабатывания
• Не работает без внешнего управления при отсутствии сигнала от системы контроля - в режиме “ручной” требуется активация
• Не защищает от перегрузок - необходимо использовать дополнительно автоматы или предохранители
• Не рекомендован для установки во взрывоопасных зонах - отсутствует специальная защита IP65+ и класс взрывозащиты

Примеры использования

• Жилой комплекс: обеспечение питания лифтов и систем пожарной сигнализации при отключении основного ввода
• Производственный цех: поддержание работы конвейера при сбоях в сети
• Транспортная инфраструктура: питание светофоров и систем видеонаблюдения на железнодорожных станциях
• Медицинский центр: сохранение работы ИВЛ, аналитических приборов и холодильных установок

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров в щите - устройство требует свободного места вокруг для теплоотвода
• Используйте кабели с медными жилами и термостойкой изоляцией - длительная работа при 500 А создаёт значительное тепловыделение
• Настройте время задержки переключения: слишком маленькое - риск повторного отключения; слишком большое - потеря критичной нагрузки
• Обязательно протестируйте работу с имитацией сбоев - проверьте реакцию на отключение основного и резервного источника
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети и настроены правильные параметры бита/скорости
• Регулярно проверяйте состояние контактов и смазку механизма - каждые 6–12 месяцев, особенно при частых переключениях
