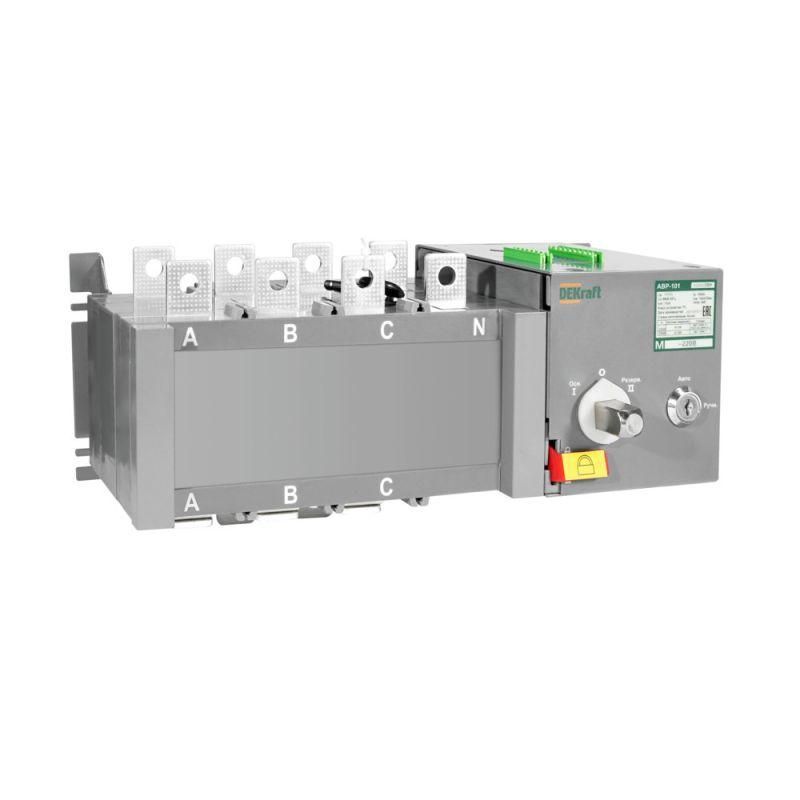

Ввод резерва автоматический АВР АВР-103 4п 250А 10кА на реверс. выкл.-разъед. с мотор. приводом DEKraft 42054DEK APC

Автоматический ввод резерва (АВР) на реверсивном выключателе-разъединителе с моторным приводом 250А, 4 полюса, 10кА, серия АВР-103 от DEKraft обеспечивает бесперебойное питание за счет автоматического переключения между основной и резервной линиями. Устройство предназначено для надежного управления электроэнергией в критически важных системах, где сбой недопустим.

Назначение и область применения

АВР-103 используется для автоматического переключения нагрузки между двумя источниками питания - основным и резервным - при исчезновении или снижении напряжения на основном входе. Обеспечивает восстановление питания без участия оператора. Применяется в ГРЩ, ячейках ВРУ, на промышленных предприятиях, в ЖКХ, больницах, транспортных узлах, объектах связи и других местах, где требуется высокая надежность электроснабжения.

Технические характеристики

• Количество полюсов: 4 - позволяет коммутировать все фазы и ноль одновременно;
• Номинальный ток: 250 А - рассчитан на работу с мощными нагрузками до 250 ампер;
• Короткозамыкательная способность: 10 кА - выдерживает аварийные токи короткого замыкания до 10 тысяч ампер;
• Тип переключения: реверсивный - обеспечивает механическую блокировку против одновременного включения обоих источников;
• Моторный привод - автоматическое переключение без ручного воздействия;
• Наличие дополнительной клеммы и вспомогательных контактов - для подключения внешних сигналов и контроля состояния;
• Сухой контакт - возможность передачи сигнала о состоянии АВР в систему управления;
• Поддержка Modbus RTU - интеграция с SCADA и другими системами сбора данных через последовательный интерфейс;
• Гарантийный срок: 36 месяцев - подтверждает долговечность и качество сборки.

Совместимость и монтаж

АВР-103 совместим с большинством стандартных выключателями и переключателями напряжения, что упрощает интеграцию в существующие распределительные щиты. Блочная конструкция позволяет легко устанавливать устройство в шкафы ГРЩ и ВРУ без доработки корпуса. Посадочные размеры соответствуют типовым решениям, поэтому замена аналогичных моделей возможна без изменения кабельных трасс. Для монтажа требуются: крепление на DIN-рейку или плоскую поверхность, подключение трехфазного и нулевого провода, а также два источника питания (основной и резервный).

Безопасность и стандарты

Устройство соответствует требованиям безопасности для оборудования среднего класса напряжения. Механическая блокировка предотвращает параллельное включение двух источников, исключая риск обратной подпитки. Конструкция защищена от случайного вмешательства. Наличие сухого контакта и вспомогательных клемм позволяет реализовать системы защиты и оповещения в соответствии с ПУЭ и ГОСТ Р 50030.2.

Преимущества

• Блочная компоновка - упрощает сервисное обслуживание и замену элементов без демонтажа всего щита;
• Удобство настройки - параметры чувствительности и задержек можно адаптировать под конкретную сеть;
• Modbus RTU - позволяет удалённо контролировать состояние АВР, получать журнал событий и управлять им из центральной системы;
• Сигнализация - встроенные контакты информируют о переходе на резерв, отказе питания или нештатной ситуации;
• Компактный разъединитель - экономит место в шкафу, особенно важно при ограниченных габаритах;
• Высокая степень совместимости - работает с различными типами автоматов и переключателей, повышает гибкость проектирования.

Ограничения применения

• Не предназначен для работы в условиях постоянной вибрации или ударных нагрузок - требует жесткого крепления;
• Не рекомендован для установки вне помещений без дополнительной защиты от осадков и пыли - IP-класс не указан, значит, не имеет встроенного пылевлагозащитного исполнения;
• Требует наличия двух независимых источников питания с одинаковой частотой и напряжением - не подходит для работы с генераторами с нестабильной частотой без стабилизатора;
• Не обеспечивает функцию UPS - временной зазор между переключениями может составлять несколько секунд, что неприемлемо для чувствительной электроники без буферных источников.

Примеры использования

• Жилой комплекс - обеспечение питания лифтов, насосов, пожарной сигнализации при отключении основного электроснабжения;
• Производственный цех - сохранение работы станков, автоматизированных линий и систем контроля качества;
• Медицинский центр - поддержка жизнеобеспечивающего оборудования во время перебоев;
• Транспортный хаб - работа светофоров, систем видеонаблюдения, диспетчерских пунктов;
• Объекты связи - бесперебойное питание серверов, базовых станций, радиорелейных линий.

Практические советы

• Перед установкой проверьте соответствие напряжения и частоты обоих источников - несоответствие вызывает сбои в работе АВР-103;
• Используйте сухой контакт для подключения к системе мониторинга - это позволит получать уведомления о переключениях в реальном времени;
• При использовании Modbus RTU убедитесь, что адрес устройства уникален в сети и правильно настроен в программе;
• Учитывайте посадочный размер и глубину шкафа - компактный разъединитель не всегда решает проблему нехватки места, если другие элементы слишком массивные;
• Регулярно проверяйте механическую часть привода - пыль и окислы могут затруднять движение контактов даже при наличии моторного привода;
• Для объектов с высокими требованиями к надежности используйте АВР-103 в связке с ИБП - это минимизирует временные перерывы при переключении.
