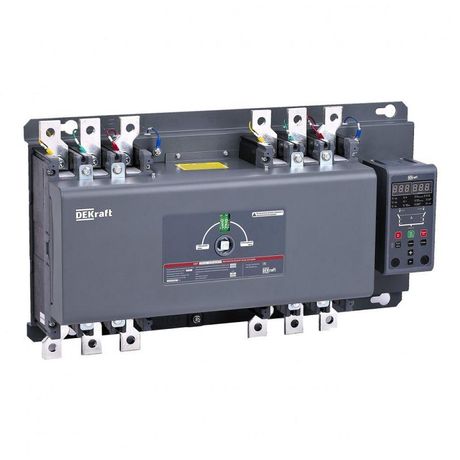

Ввод резерва автоматический АВР АВР-301 4п 16А 25кА на авт. выкл. со встроен. блоком управления DEKraft 41009DEK APC

Автоматический ввод резерва (АВР) на автоматический выключатель со встроенным блоком управления 16А, четырехполюсный, 25кА АВР-301 от DEKraft предназначен для бесперебойного питания нагрузки за счет автоматического переключения между основным и резервным источниками электроэнергии. Устройство сочетает коммутацию, защиту и управление в одном корпусе, что упрощает установку и снижает риск отказов.

Назначение и область применения

АВР-301 обеспечивает автоматическое переключение между двумя источниками питания - основным и резервным - при исчезновении или проседании напряжения на основном. Подходит для объектов, где недопустимы простои: насосные станции, системы вентиляции, медицинское оборудование, серверные комнаты, автономные осветительные контуры. Применяется там, где требуется надежность без участия оператора.

Технические характеристики

• Номинальное напряжение: 400 В переменного тока - работает в трехфазной сети с заземленной нейтралью.
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство способно безопасно проводить.
• Число полюсов: 4 - контролирует все три фазы и нулевой провод одновременно, важно для систем TN-S/TN-C-S.
• Разрывная мощность: 25 кА - способность отключать цепь при коротком замыкании без выхода из строя.
• Тепловая защита: да - встроенная защита от перегрузки по току через бимetalлический расцепитель.
• Степень защиты: IP20 - защищено от доступа пальцев и предметов более 12 мм, но не от пыли и воды. Предназначен для внутренней установки в щите.
• Uimp: 6 кВ - импульсная прочность изоляции против скачков напряжения (например, от грозовых разрядов).
• Способ монтажа: на монтажную плату - требует установки на DIN-рейку или специальный кронштейн внутри распределительного щита.
• Тип рукоятки: рычаг поворотный - позволяет вручную перевести контактную группу между положениями “Основной” / “Резервный” / “Выключен”.
• НО контакты: 0 - нет нормально открытых контактов для внешних сигналов, управление полностью встроено.

Совместимость и монтаж

АВР-301 рассчитан на установку в стандартном распределительном щите с DIN-рейкой. Для работы необходимы два входящих кабеля - от основного и резервного источников - и один выходящий к нагрузке. Шины, входящие в комплект, позволяют легко соединить силовые фазы и нуль без дополнительных перемычек. Контакты управления находятся внутри устройства - внешние сигнализационные цепи не предусмотрены. Монтаж допускается только после полного отключения энергии. Перед первым запуском проверьте правильность подключения фаз и соответствие напряжений обоих источников.

Безопасность и стандарты

АВР-301 соответствует требованиям ГОСТ IEC 60947-6-1 для автоматических переключателей резерва. Защита от сверхтоков реализована согласно ГОСТ Р 50030.2. Конструкция исключает возможность параллельного включения двух источников благодаря механической блокировке между полюсами. Отключение происходит быстрее 10 мс при возникновении КЗ.

Преимущества

• Интегрированный блок управления - не нужен внешний контроллер, экономится место в щите.
• Объединённая конструкция - минимизированы точки соединения, снижаются потери и вероятность отказа.
• Защита от перегрузки и КЗ - совмещена с функцией переключения, не требуются дополнительные автоматы.
• Визуальное определение состояния - положение рычага сразу показывает, какой источник активен.
• Шины в комплекте - ускоряют сборку и снижают риск ошибочного подключения.

Ограничения применения

• Не предназначена для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не имеет интерфейса связи (RS485, Ethernet) - нельзя удалённо состояние или получать алармы.
• Поддерживает только два источника - третий резерв или генератор не подключаются без дополнительных решений.
• Не регулируется время задержки переключения - фиксированная логика, не адаптируется под сложные сценарии.
• Нет возможности подключения внешних датчиков температуры, уровня топлива и других параметров.

Примеры использования

• Электроснабжение котельной: при отключении городской сети автоматически переходит на дизель-генератор.
• Циркуляционные насосы в системе теплоснабжения многоквартирного дома - предотвращают замерзание труб.
• Система видеонаблюдения и охранной сигнализации - сохраняет работу даже при краткосрочных отключениях света.
• Лифтовые шахты с резервными питанием - обеспечивает безопасную остановку лифта при сбое.

Практические советы

• Перед установкой проверьте, чтобы напряжение на обоих источниках было в пределах +-10% от 400 В - иначе возможны ложные переключения.
• Посадочные размеры должны точно соответствовать DIN-рейке 35 мм - не используйте самодельные крепления.
• Не забудьте про обязательное заземление корпуса щита - даже при IP20 это необходимо для безопасности.
• Проверяйте целостность шин перед первым включением - плохой контакт вызывает нагрев и выход из строя.
• При обслуживании всегда отключайте оба источника - даже когда АВР находится в режиме “резерв”, основной кабель остаётся под напряжением.
• АВР-301 от DEKraft не рекомендован для частых переключений (>10 раз/день) - срок службы контактов ограничен.
