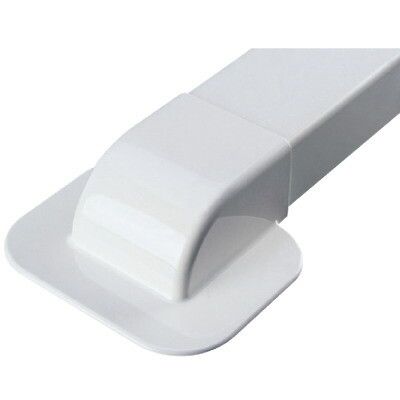

Ввод в стену под углом 90 град. для короба 90х60 мм | AIR90608 DKC ДКС

Ввод в стену для короба 90х60 мм под углом 90 градусов от DKC (ДКС), артикул air90608, предназначен для организации сквозного прохода коммуникаций через стену в системе Angara. Этот элемент обеспечивает переход от горизонтального короба к вертикальному направлению, сохраняя целостность и внешний вид трассы.

Назначение и область применения

Элемент используется для вывода труб - например, дренажных или фреоновых - из пластикового короба 90×60 мм внутрь стены под прямым углом. Применяется исключительно в рамках системы кондиционирования Angara, где важно сочетание функциональности и эстетики. Подходит для монтажа в жилых, офисных и коммерческих помещениях, когда необходимо спрятать трубы за отделкой, сохранив чистую линию трассы.

Технические характеристики

• Тип изделия: Переходник
• Материал: ПВХ - прочный, химически стойкий, не поддерживающий горение
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, не герметичен против воды
• Диапазон рабочих температур: от -25 C до +70 C - подходит для большинства климатических зон
• Цвет: Белый - совпадает с цветом коробов системы Angara
• Габариты: рассчитан на короб 90×60 мм - точная посадка без зазоров

Совместимость и монтаж

Ввод в стену для короба 90х60 мм под углом 90 градусов совместим только с коробами серии Angara того же размера. Устанавливается путём вставки в торец короба и фиксации в подготовленном отверстии стены. Монтаж требует предварительной вырезки отверстия под размер корпуса - рекомендуется использовать перфоратор с насадкой для пластика. Крепление осуществляется без дополнительных крепёжных элементов - плотная посадка обеспечивается за счёт формы и материала.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутрипомещений. Материал ПВХ не содержит свинца и безопасен при нормальных условиях эксплуатации. Степень защиты IP40 достаточна для сухих помещений, но не гарантирует защиту от брызг или влаги - не применяйте в ванных, банях или на улице.

Преимущества

• Обеспечивает чёткий угол 90° - устраняет необходимость в сложных изгибах труб
• Сохраняет единый дизайн всей трассы - совпадает по цвету и фактуре с другими элементами Angara
• Упрощает сборку - не требует клея, саморезов или дополнительных деталей
• Защищает трубы от механических повреждений на участке выхода из стены

Ограничения применения

• Не предназначен для электротехнических кабелей - только для труб систем кондиционирования, отопления и водоснабжения
• Не герметичен - нельзя применять во влажных средах (ванная, кухня, балкон)
• Не работает с коробами других серий или размеров - даже небольшие отклонения в габаритах (например, 92×60 мм) вызовут плохую посадку
• Не рассчитан на высокое давление - не используйте для напорных трубопроводов

Примеры использования

• Подключение внутреннего блока сплит-системы: фреоновая труба проходит через короб, затем выводится в стену через этот ввод
• Скрытие дренажного шланга от кондиционера в комнате с натяжным потолком
• Монтаж теплого пола с подводом труб к распределительному коллектору через декоративный короб

Практические советы

• Перед установкой проверьте, чтобы внутренний диаметр трубы был меньше внутреннего канала ввода - иначе она не пройдёт
• При работе с толстой теплоизоляцией на трубах - убедитесь, что суммарный диаметр (труба + изоляция) не превышает допустимый
• Если стена выполнена из кирпича или бетона - просверливайте отверстие чуть больше габарита ввода, чтобы избежать растрескивания пластика при вдавливании
• Не используйте силу при установке - если деталь не встаёт легко, проверьте соответствие размеров короба и ввода
