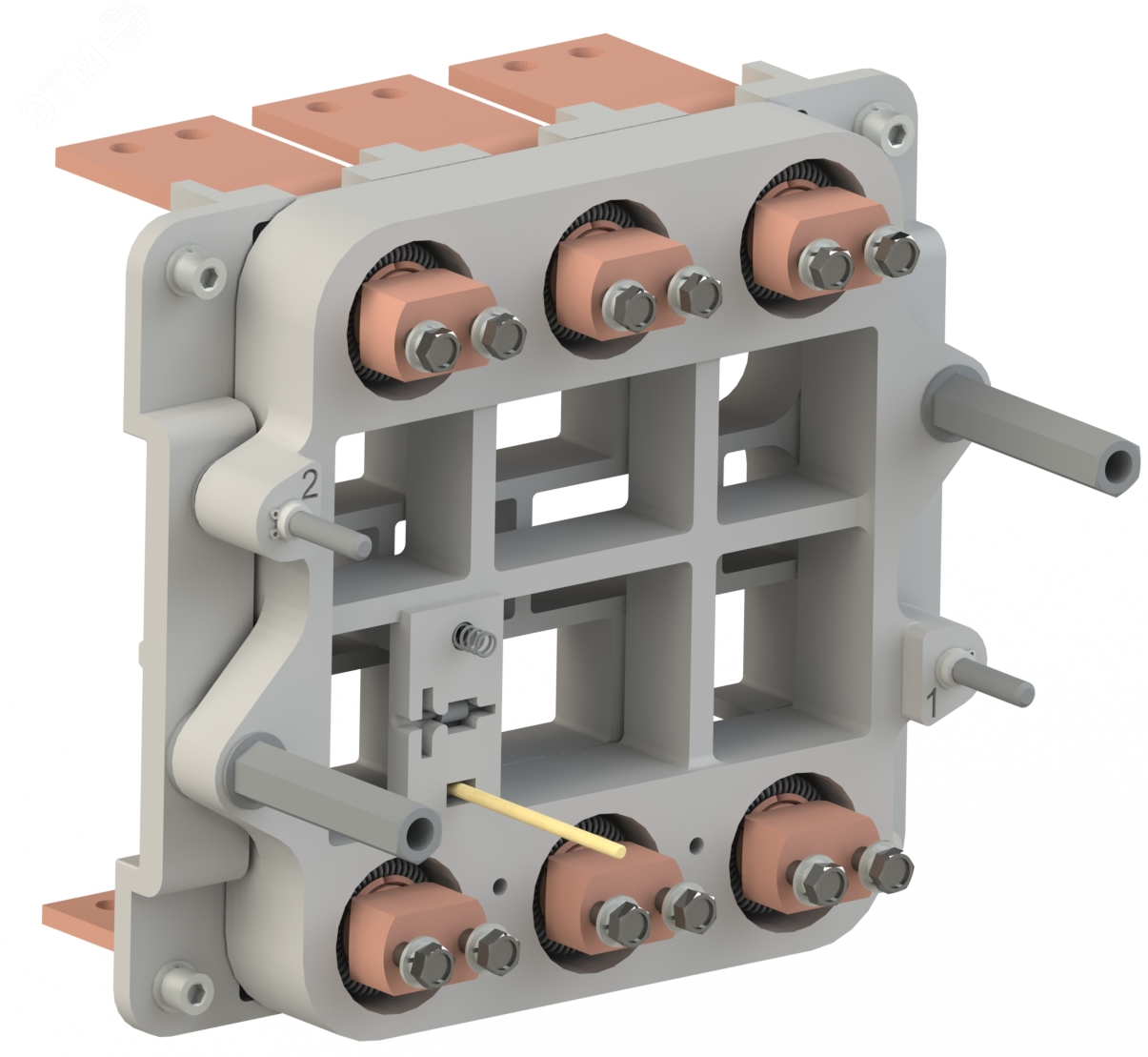

Устройство выдвижное заднего присоединения ВА5Х-39 800А 3п 660В Контактор (Legrand) 4000016

Устройство выдвижное заднего присоединения ВА5X-39, ВА57-39, ВА51-39 - компонент для быстрого обслуживания и замены контакторов в распределительных щитах без отключения питания всей цепи. Производится компаниями Контактор Ульяновск и КОНТАКТОР(группа Legrand), артикул 4000016.

Назначение и область применения

Устройство выдвижное заднего присоединения ВА5X-39, ВА57-39, ВА51-39 позволяет извлекать контактор из шкафа через заднюю стенку, не трогая провода. Это удобно при ремонте, диагностике или замене оборудования в уже смонтированных щитах. Применяется в системах управления промышленным оборудованием: станках, конвейерах, насосных станциях, системах вентиляции.

Технические характеристики

• Тип присоединения: заднее - все силовые и управляющие кабели подключаются с тыльной стороны устройства;
• Совместимо с контактными аппаратами серий ВА5X-39, ВА57-39, ВА51-39;
• Механизм выдвижения: роликовый направляющий механизм с фиксацией в двух положениях - “включен” и “вынут”;
• Степень защиты корпуса: IP20 - защита от доступа пальцев и твердых предметов, но не от воды и пыли;
• Максимальный ток коммутируемых цепей: зависит от установленного контактора - до 25 А для типичных моделей ВА5x;
• Монтажная высота: соответствует стандартному модульному шагу 17,5 мм;
• Материал корпуса: самозатухающий термопластик.

Совместимость и монтаж

Устройство выдвижное заднего присоединения ВА5X-39, ВА57-39, ВА51-39 предназначено исключительно для установки контакторов указанных серий. Не совместимо с другими типами контакторов, даже аналогичными по габаритам. Монтаж выполняется на DIN-рейку 35 мм. Перед установкой проверьте соответствие глубины шкафа - устройство требует свободного пространства за контактором для полного выдвижения (минимум 80–100 мм).

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1 для низковольтных коммутационных устройств. Отключение питания перед работой с вытянутым устройством обязательно - хотя контакты остаются изолированными, напряжение на входных клеммах сохраняется.

Преимущества

• Значительно снижает время техобслуживания - замена контактора занимает 5–10 минут вместо нескольких часов;
• Не требуется переподключение проводов при замене - всё остается на месте;
• Фиксация в крайних положениях предотвращает случайное выскальзывание во время работы;
• Гладкая поверхность механизма легко очищается от пыли и масла.

Ограничения применения

• Не предназначен для использования во взрывоопасных зонах - степень защиты IP20 недостаточна;
• Не рекомендуется применять в условиях повышенной влажности, запыленности или температур ниже –25C и выше +60C;
• Не допускается использование с контактными аппаратами других серий - даже если они кажутся подходящими по размеру;
• Не обеспечивает автоматическое отключение при выдвижении - необходимо использовать внешние средства защиты (например, рубильник).

Примеры использования

• Замена контактора на участке конвейера в пищевой промышленности - оператор выдвигает устройство, меняет ВА57-39 и возвращает его назад без демонтажа шкафа;
• Обслуживание системы вентиляции в офисном здании - ремонт проводят ночью, не нарушая работу соседних контуров;
• Автомобильные сборочные линии - где частые отказы контакторов требуют быстрой замены без простоев.

Практические советы

• Перед установкой проверьте, что глубина шкафа позволяет полностью выдвинуть устройство - иначе механизм будет заклинивать;
• Подпишите кабели перед первым подключением - при выдвижении видимость клемм затруднена;
• Не используйте усилие при вставке - если устройство не входит, проверьте правильность монтажа на рейке;
• Регулярно осматривайте направляющие - при наличии грязи или металлической стружки смажьте их силиконовой смазкой;
• Для безопасной замены всегда отключайте питание на входе, даже если устройство выдвинуто - это правило безопасности.
