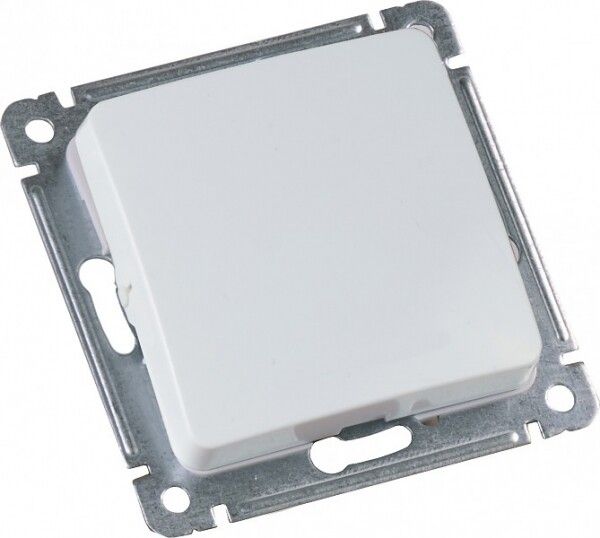

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет белый | ВС10-431 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом механизм, звонковая кнопка одноклавишная скрытой установки от бренда HEGEL (артикул вс10-431) предназначен для временного замыкания цепи звонка или сигнализации — после нажатия клавиша автоматически возвращается в исходное положение. Подходит для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Это не обычный выключатель света — это звонковая кнопка с механическим самовозвратом. Нажали — замкнулась цепь, звенит звонок; отпустили — контакт разомкнулся, звонок перестал работать. Применяется там, где нужен кратковременный сигнал: входные двери квартир, офисы, школы, медицинские учреждения. Устройство устанавливается в стену, совместно с декоративной рамкой, что обеспечивает эстетичный вид.

Технические характеристики

• Номинальное напряжение: 230 В (не более 250 В — указанные в описании 250 В являются предельными, рабочий режим — 230 В)
• Номинальный ток: 10 А — позволяет коммутировать нагрузки до 2,3 кВт при 230 В
• Контакты: один замыкающий — работает только на замыкание цепи, размыкание происходит при отпускании клавиши
• Способ подключения: винтовые клеммы — надёжное соединение с проводами до 1,5 мм²
• Габариты: 71×71×15 мм — стандартный размер для скрытых монтажных коробок
• Минимальная глубина монтажной коробки: 40 мм — требуется для полноценного размещения механизма
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли — только внутри помещений
• Материал корпуса: термопласт без галогенов — безопасен при возгорании, не выделяет токсичных паров
• Цвет и отделка: 9003 (белый), глянцевая поверхность — легко моется, сочетается с большинством интерьеров
• Климатическое исполнение: УХЛ3 — рассчитан на работу при температуре от −25°C до +40°C, в условиях повышенной влажности, но не на улице
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель скрытой установки одноклавишный с самовозвратом механизм, звонковая кнопка одноклавишная скрытой установки (вс10-431) устанавливается в стандартную круглую или квадратную монтажную коробку глубиной не менее 40 мм. Для фиксации используются винты на корпусе механизма — они затягиваются к стенкам коробки. Совместим с любыми рамками стандартного размера 71×71 мм. Подключение выполняется медным проводом сечением не более 1,5 мм² — большие сечения не войдут в клеммы. Не требует специальных инструментов — достаточно отвёртки.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Материал корпуса не содержит галогенов — снижает риск образования ядовитых веществ при нагреве. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон (ванная, кухня, балкон). Не допускается установка вне помещений или в местах с постоянным воздействием влаги.

Преимущества

• Автоматический возврат клавиши — не требует ручного возврата, как у кнопок без возврата
• Простая и надёжная конструкция — минимум деталей, высокая долговечность
• Подходит для всех типов домашних и офисных звонков — от проводных до систем с реле
• Глянцевая белая поверхность — не выгорает, не желтеет со временем
• Совместим с широким спектром рамок — можно менять дизайн без замены механизма

Ограничения применения

• Не используется для управления освещением — только для кратковременной коммутации (до нескольких секунд)
• Запрещена установка во влажных помещениях (ванная, баня, подвал) из-за IP20
• Не подходит для мощных устройств — максимальная нагрузка 10 А / 2,3 кВт
• Не имеет индикации состояния — нельзя определить, нажата ли кнопка визуально
• Не совместим с беспроводными системами — только проводная схема

Примеры использования

• Дверной звонок в квартире — подключён к механическому или электронному звонку
• Сигнальная кнопка в приёмной врача или администратора
• Кнопка вызова охранника в офисном здании
• Система оповещения в учебных классах — при необходимости прервать занятие

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — меньше 40 мм не позволит закрепить механизм
• Не используйте провода больше 1,5 мм² — они не поместятся в клеммы и будут плохо зажаты
• При подключении соблюдайте полярность — хотя для звонка она не всегда обязательна, лучше следовать схеме
• Если звонок не срабатывает — проверьте целостность цепи и наличие напряжения на входе, а не проблему в кнопке
• Часто меняете рамки? Выбирайте модели с универсальной фиксацией — вс10-431 поддерживает все стандартные рамки 71×71 мм
