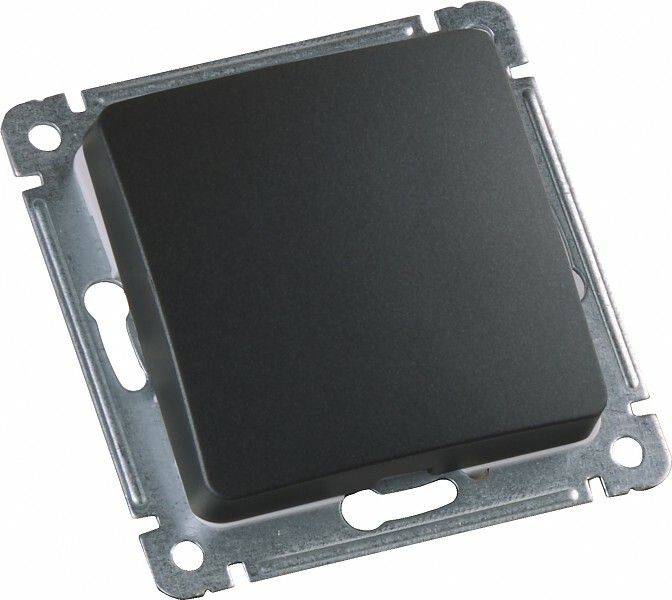

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет черный | ВС10-431-08 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом механизм, звонковая кнопка одноклавишная скрытой установки от бренда HEGEL (артикул вс10-431-08) предназначен для временного замыкания цепи звонка или сигнализации — после нажатия клавиша автоматически возвращается в исходное положение. Подходит для внутренней установки в жилых и общественных помещениях.

Назначение и область применения

Это не обычный выключатель света — это звонковая кнопка с механическим самовозвратом. Нажали — замкнулась цепь, звенит звонок; отпустили — контакт разомкнулся, звонок перестал работать. Применяется там, где нужен кратковременный сигнал: входные двери квартир, офисов, школ, больниц, частных домов. Устройство устанавливается внутри стены, совместно с декоративной рамкой, что обеспечивает эстетичный вид.

Технические характеристики

• Номинальное напряжение: 230 В (не более 250 В — указанные в описании 250 В являются предельными, рабочий режим — 230 В)
• Номинальный ток: 10 А — подходит для большинства бытовых звонков и сигнальных устройств
• Контакты: один замыкающий — при нажатии клавиши соединяет цепь, при отпускании — разъединяет
• Способ подключения: винтовые клеммы — надёжное соединение с проводами до 1,5 мм²
• Степень защиты: IP20 — защищён от прикосновений пальцами и крупного мусора, но не от воды и пыли
• Габариты: 71×71×15 мм — стандартный размер для скрытых монтажных коробок
• Материал корпуса: термопласт — устойчив к нагреву, не горюч
• Цвет и отделка: 9004 (белый), глянцевая поверхность — легко моется, сочетается с большинством интерьеров
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность
• Крепление: винтовое — фиксируется в монтажной коробке с помощью двух винтов

Совместимость и монтаж

Выключатель вс10-431-08 устанавливается только в монтажную коробку глубиной не менее 40 мм. Совместим с любыми рамками стандарта 71×71 мм — рекомендуются рамки из той же серии “Рамочная”. Подключение выполняется через винтовые клеммы: на контакты заводятся одножильные медные провода сечением до 1,5 мм². Многожильные провода требуют опрессовки наконечниками. Не используйте провода больше 1,5 мм² — есть риск плохого контакта и перегрева.

Безопасность и стандарты

Изделие соответствует техническому условию ТУ 3464-001-07620177-2013. Не содержит галогенов — безопасно при возгорании, не выделяет токсичных паров. Соответствует требованиям безопасности для бытовых электроприборов. IP20 не позволяет использовать устройство во влажных помещениях (ванная, кухня, подвал) — для них нужны модели с IP44 и выше.

Преимущества

• Автоматический возврат клавиши — не требуется ручное возвращение, исключает забывание в нажатом состоянии
• Простая и проверенная конструкция — минимум деталей, высокая надёжность
• Глянцевая поверхность — удобна для ухода, не собирает грязь
• Поддерживает стандартные размеры — легко заменить старую кнопку без переделки стены

Ограничения применения

• Не предназначена для постоянного включения нагрузки — только кратковременные импульсы (до 10 секунд)
• Запрещено применение в условиях повышенной влажности, пыли, на улице — IP20 недостаточно
• Не подходит для управления освещением, мощными приборами или системами автоматики — только для слаботочных цепей звонков
• Не совместим с беспроводными или электронными звонками, требующими постоянного питания — только с классическими электромагнитными звонками

Примеры использования

• Дверной звонок в квартире — подключён к электромагнитному звонку на 12–24 В через трансформатор
• Сигнальная кнопка в медицинском кабинете — вызывает медработника
• Внутренний вызов в офисе — активирует звуковой сигнал у администратора
• Школьный звонок в коридоре — запускает звуковое оповещение

Практические советы

• Перед монтажом отключите питание — даже при малом токе лучше соблюдать правила безопасности
• Проверьте глубину монтажной коробки — если меньше 40 мм, кнопка не войдёт
• Не затягивайте винты слишком сильно — можно повредить пластиковые клеммы
• Если звонок не срабатывает — проверьте целостность проводов и соответствие напряжения (обычно 12–24 В переменного тока на стороне звонка, а здесь — 230 В на входе)
• При замене старой кнопки — сверьте размеры: 71×71 мм — универсальный формат, но некоторые старые модели имеют другие габариты
