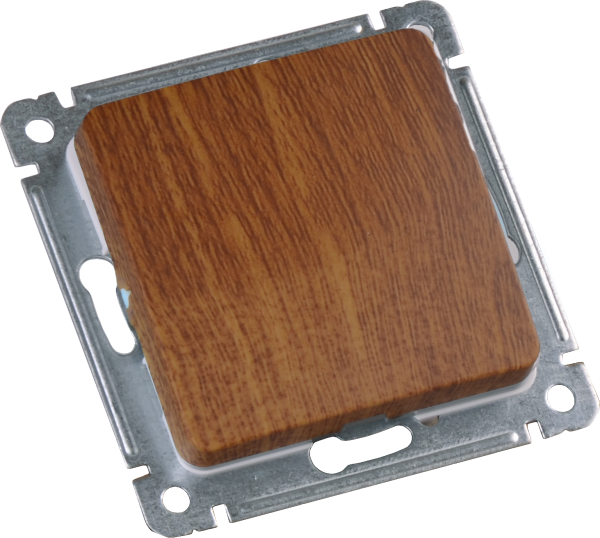

Выключатель скрытой установки, одноклавишный, механизм, цвет дуб | ВС10-411-05 HEGEL

Выключатель скрытой установки одноклавишный механизм цвет дуб от бренда HEGEL (артикул вс10-411-05) предназначен для коммутирования освещения и слаботочных нагрузок в жилых и офисных помещениях. Механизм совмещает надёжную работу, эстетичный внешний вид и простую установку в стандартную подрозетник.

Назначение и область применения

Этот выключатель используется для включения и отключения светильников, розеток или других устройств с мощностью до 2,2 кВт (при 220 В и токе 10 А). Подходит для внутренней проводки в квартирах, офисах, детских комнатах и других помещениях с нормальной влажностью. Устанавливается в подрозетники глубиной не менее 15 мм вместе с декоративной рамкой - сам механизм является лишь рабочей частью, не заменяет лицевую панель.

Технические характеристики

• Номинальное напряжение: 220 В (указано в спецификации; в описании указано 250 В - рекомендуется использовать в пределах 220–240 В)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Способ подключения: винтовые клеммы
• Максимальное сечение кабеля: 1,5 мм2
• Материал корпуса: термопласт, не содержащий галогенов
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию при температуре от −25C до +40C и умеренной влажности
• Размеры механизма: 71×71×15 мм
• Отделка: глянцевая имитация дерева (цвет «дуб»)
• Тип серии: рамочная - требует установки в рамку
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Механизм совместим со всеми стандартными подрозетниками диаметром 68–70 мм. Для монтажа требуется:

• Подготовленный подрозетник глубиной минимум 15 мм;
• Использование винтового крепления - фиксируется на распорных лапках внутри подрозетника;
• Подключение медного провода сечением не более 1,5 мм2 - большие сечения не войдут в клеммы;
• Обязательная установка в декоративную рамку - механизм не имеет собственного лицевого элемента.

Перед подключением отключите питание. Напряжение на контактах проверяйте тестером. Не перетягивайте винты - это повредит клеммы и изоляцию провода.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. Класс защиты IP20 исключает использование в ванных, кухнях, на улице или в сырых помещениях. Применение в условиях повышенной влажности или запылённости недопустимо.

Преимущества

• Глянцевая отделка под дерево гармонично сочетается с современным интерьером;
• Термопласт обеспечивает устойчивость к деформации при нагреве;
• Простая система винтового подключения - удобна для быстрого монтажа;
• Совместим с большинством существующих рамок от различных производителей;
• Климатическое исполнение УХЛ3 позволяет применять в регионах с холодным климатом (например, в северных областях России).

Ограничения применения

• Нельзя использовать в помещениях с высокой влажностью - банях, саунах, открытых верандах;
• Запрещено подключать кабели сечением больше 1,5 мм2 - возможен перегрев и оплавление клемм;
• Не предназначен для управления силовой нагрузкой выше 2,2 кВт (например, мощные обогреватели, насосы);
• Требует обязательной установки в рамку - самостоятельное использование невозможно;
• Не подходит для систем автоматизации или димминга - только механическое включение/выключение.

Примеры использования

• Включение точечных светильников в спальне;
• Управление люстрой в гостиной;
• Коммутация розеток в офисном кабинете через групповой выключатель;
• Установка в новостройках с готовой проводкой и стандартными подрозетниками.

Практические советы

• При выборе рамки убедитесь, что её внутренние размеры подходят под механизм 71×71 мм - некоторые рамки имеют меньшую посадку;
• При подключении зачищайте провод на 8–10 мм - меньше не будет хорошего контакта, больше - риск замыкания между контактами;
• Проверьте плотность фиксации механизма после монтажа - он не должен болтаться;
• Если планируете заменить старый выключатель - сравните размеры: новый аналогичен по форме, но отличается отделкой;
• Не используйте этот механизм в качестве переключателя для трёхпозиционных схем - он однополюсный и не поддерживает проходное управление.
