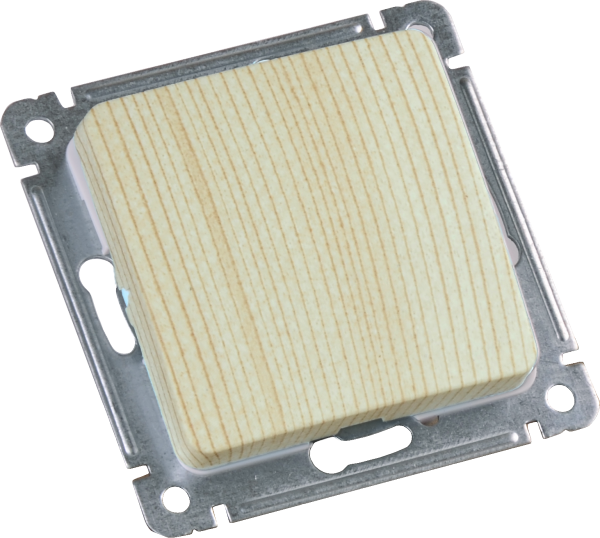

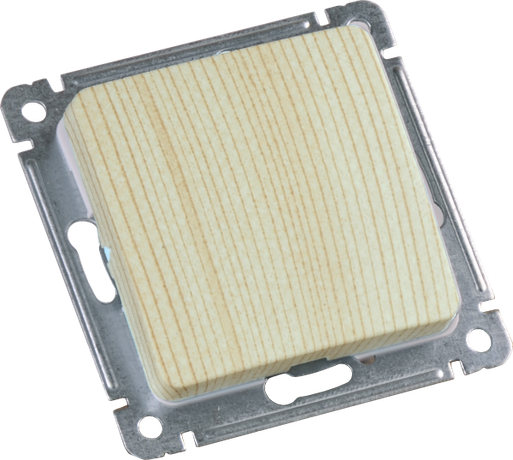

Выключатель скрытой установки, одноклавишный, механизм, цвет сосна | ВС10-411-02 HEGEL

Выключатель скрытой установки одноклавишный механизм цвет сосна от бренда HEGEL (артикул вс10-411-02) предназначен для коммутирования освещения и слаботочных нагрузок в помещениях с нормальными условиями эксплуатации. Механизм совмещает надежную работу, эстетичный внешний вид и простую установку в стандартные подрозетники.

Назначение и область применения

Выключатель скрытой установки одноклавишный механизм цвет сосна используется для включения и отключения светильников, розеток или других бытовых устройств с мощностью до 2,2 кВт. Подходит для квартир, офисов, жилых помещений и административных зданий. Устанавливается в стеновые подрозетники вместе с декоративной рамкой - обеспечивает скрытый, аккуратный вид интерьера.

Технические характеристики

• Номинальное напряжение: 220 В (соответствует сетям в России и странах СНГ)
• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт
• Количество клавиш: одна - управление одной группой нагрузок
• Количество полюсов: один - переключает фазовый провод
• Тип подключения: винтовые клеммы - надежное соединение с медным проводом
• Максимальное сечение кабеля: 1,5 мм2 - не рекомендуется использовать более толстые провода
• Материал корпуса: термопласт - устойчив к нагреву и механическим воздействиям
• Цвет и отделка: имитация дерева сосна, глянцевая поверхность - сочетается с деревянной мебелью и интерьерами в натуральных тонах
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли - применяется только внутри помещений
• Климатическое исполнение: УХЛ3 - рассчитан на температурный диапазон от −25C до +40C, подходит для большинства регионов РФ
• Размеры механизма: 71×71×15 мм - соответствует стандартному подрозетнику
• Тип крепления: винтовое - фиксируется в подрозетнике с помощью распорных лапок
• Комплектация: механизм с накладкой - готов к установке без дополнительных деталей
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель скрытой установки одноклавишный механизм цвет сосна совместим со всеми стандартными пластиковыми или металлическими подрозетниками диаметром 68–70 мм. Для монтажа требуется:

• Подготовленный подрозетник глубиной не менее 15 мм
• Провод сечением до 1,5 мм2 - медный, однопроволочный или многожильный (жилы необходимо зачистить и залудить)
• Отвертка для затяжки винтов клемм

Не используйте провода сечением больше 1,5 мм2 - это может повредить клеммы и вызвать перегрев. После подключения проверьте плотность фиксации механизма в подрозетнике - он не должен болтаться. Накладка легко крепится к механизму и фиксируется защелками.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3464-001-07620177-2013. Отсутствие галогенов делает материал безопасным при горении - не выделяет токсичных паров. IP20 гарантирует защиту от случайного контакта с токоведущими частями, но не предназначено для влажных зон - запрещена установка в ванных, кухнях, на балконах и в подвале без дополнительной защиты.

Преимущества

• Эстетика: глянцевая имитация древесины сосна гармонирует с современным и классическим интерьером
• Простота монтажа: стандартные размеры и винтовые клеммы позволяют установить механизм даже новичку
• Надежность: термопласт не деформируется при длительной работе под нагрузкой
• Совместимость: работает с любыми типами ламп - LED, энергосберегающими, Incandescent

Ограничения применения

• Запрещено применять в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для промышленных объектов, где требуются высокие степени защиты (IP44 и выше)
• Максимальное сечение кабеля - 1,5 мм2; использование 2,5 мм2 недопустимо
• Не предназначен для управления силовой нагрузкой свыше 2,2 кВт - например, для теплых полов, мощных обогревателей
• Не рекомендован для установки в местах с постоянными вибрациями - например, рядом с насосами или вентиляторами

Примеры использования

• Включение света в спальне, гостиной или коридоре
• Управление точечными светильниками в потолке
• Переключение розеток через выключатель (например, для ночника или зарядного устройства)
• Комбинирование с другими элементами серии - можно собрать единый стиль с розетками того же дизайна

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключенном выключателе фаза может быть подведена к клемме
• При подключении не перетягивайте винты - это может повредить контактную площадку
• Если провод многожильный - залудите его перед вставкой в клемму, чтобы избежать ослабления контакта
• Выбирая рамку, убедитесь, что её внутренние размеры подходят под механизм 71×71 мм
• Для долговечности не используйте выключатель как рычаг - давление на клавишу должно быть мягким
• При замене старого выключателя - сравните размеры и тип подключения: этот механизм не подходит для моделей с “боковым” креплением
