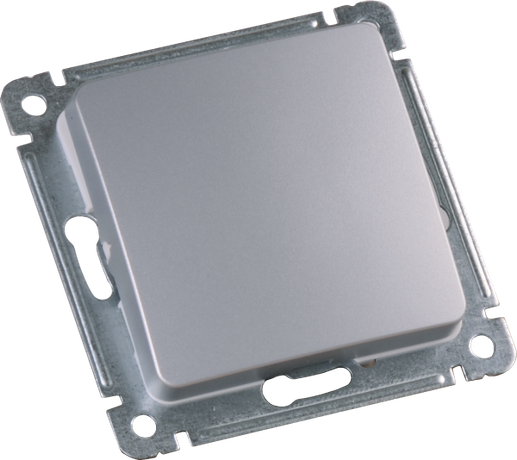

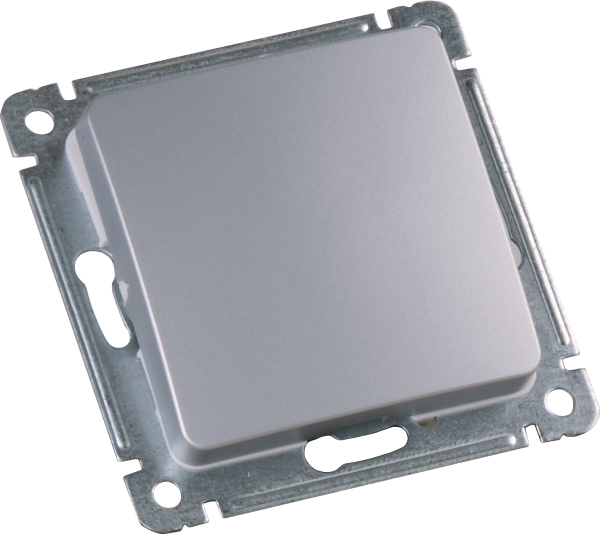

Выключатель скрытой установки, одноклавишный, с самовозвратом, механизм, цвет серебро | ВС10-431-06 HEGEL

Выключатель скрытой установки одноклавишный с самовозвратом HEGEL вс10-431-06 предназначен для коммутации осветительных или слаботочных цепей с автоматическим возвратом клавиши в исходное положение. Подходит для установки в монтажные коробки с глубиной не менее 40 мм, используется в жилых и общественных помещениях.

Назначение и область применения

Этот выключатель применяется там, где требуется временно включить устройство, которое затем отключается само — например, кнопка звонка, сигнализация, свет в коридоре или на лестнице. Механизм с самовозвратом не фиксируется в нажатом состоянии: после отпускания клавиши она возвращается в исходное положение, разрывая цепь. Это делает его идеальным для ситуаций, когда постоянное включение не требуется.

Технические характеристики

• Номинальное напряжение: 230 В (не более 250 В, как указано в описании производителя)
• Номинальный ток: 10 А
• Количество полюсов: 1
• Тип контакта: один замыкающий
• Способ подключения: винтовые зажимы, максимальное сечение кабеля — 1,5 мм²
• Степень защиты: IP20 — защищён от прикосновений пальцами, но не от воды и пыли
• Габариты: 71×71×15 мм
• Материал корпуса: термопласт, без галогенов
• Отделка: глянцевая поверхность, цвет 9006 (серебристый)
• Минимальная глубина монтажной коробки: 40 мм
• Климатическое исполнение: УХЛ3 — допускается использование в помещениях с умеренным климатом, температурой от −25°C до +40°C
• Нормативный документ: ТУ 3464-001-07620177-2013

Совместимость и монтаж

Выключатель HEGEL вс10-431-06 — это механизм с накладкой, который устанавливается внутрь стандартной монтажной коробки. Для работы необходима рамка совместимого формата (рамочная серия). Корпус не имеет собственной декоративной пластины — он всегда монтируется в рамку. Подключение осуществляется через винтовые зажимы: провода должны иметь сечение не более 1,5 мм². Превышение этого значения может привести к перегреву и повреждению контактов.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-07620177-2013. Отсутствие галогенов в составе материала снижает риск выделения токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги — поэтому применение в ванных комнатах, на улице или в сырых помещениях запрещено.

Преимущества

• Автоматический возврат клавиши — не требует ручного отключения
• Компактные размеры позволяют использовать в ограниченном пространстве
• Глянцевая отделка легко моется и сохраняет внешний вид
• Поддерживает стандартную систему монтажа с рамками
• Материал без галогенов безопаснее при возможном перегреве

Ограничения применения

• Не предназначен для управления силовой нагрузкой выше 10 А — нельзя подключать мощные приборы (например, обогреватели, насосы)
• IP20 не позволяет использовать в местах с повышенной влажностью — не подходит для ванных комнат, бассейнов, уличных объектов
• Требуется обязательная установка в рамку; самостоятельное использование невозможно
• Максимальное сечение кабеля — 1,5 мм²; провода большего сечения не войдут в зажимы
• Климатическое исполнение УХЛ3 исключает работу при температуре ниже −25°C

Примеры использования

• Кнопка домофона или входного звонка в квартире
• Временный включатель света в гардеробной или кладовой
• Сигнальная кнопка на рабочем месте (например, вызов оператора)
• Управление маломощными LED-подсветками в интерьере

Практические советы

• Перед монтажом проверьте глубину монтажной коробки — она должна быть не меньше 40 мм, иначе механизм не поместится
• Используйте только медные провода сечением до 1,5 мм². Алюминий не рекомендован из-за риска окисления и плохого контакта
• Затягивайте винты зажимов равномерно, без усилия — переусилие может треснуть пластик
• Выбирайте рамку того же цвета (9006) и типа (рамочная серия) для единообразного дизайна
• Не используйте этот выключатель вместо обычного переключателя — он не фиксируется и не подходит для постоянного включения света
