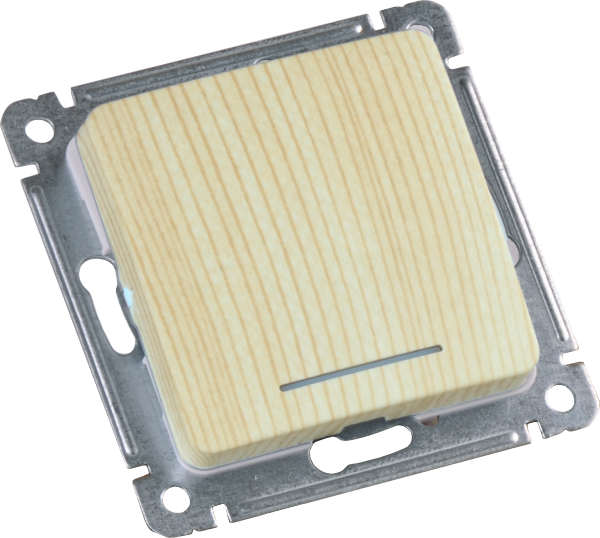

Выключатель скрытой установки, одноклавишный, с индикацией, механизм, цвет сосна | ВС10-412-02 HEGEL

Выключатель скрытой установки одноклавишный с индикацией HEGEL вс10-412-02 предназначен для коммутирования освещения и других бытовых нагрузок до 10 А в помещениях с нормальной влажностью. Механизм с индикацией предотвращает мерцание LED- и энергосберегающих ламп после отключения, а деревянная отделка гармонично сочетается с интерьерами в натуральных тонах.

Назначение и область применения

Выключатель HEGEL вс10-412-02 используется для включения и выключения светильников, точечного освещения, бра, настольных ламп и других устройств мощностью до 2,2 кВт (при 220 В). Подходит для квартир, офисов, гостиных, спальниц и холлов. Особенно эффективен там, где установлены современные LED-лампы - индикация снижает вероятность их слабого свечения после отключения. Установка осуществляется в стеновые коробки глубиной не менее 40 мм.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока
• Номинальный ток: 10 А
• Количество полюсов: 1
• Количество клавиш: 1
• Тип управления: механическая клавиша
• Способ подключения: винтовые клеммы
• Максимальное сечение провода: 1,5 мм2
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли
• Материал корпуса: пластик без галогенов
• Отделка: глянцевая имитация дерева «сосна»
• Крепление: винтовое к монтажной коробке
• Климатическое исполнение: УХЛ3 - допускает работу при температуре от −10 C до +40 C и умеренной влажности
• Сертификация: соответствует ТУ 3464-001-07620177-2013

Совместимость и монтаж

MECHANISM HEGEL вс10-412-02 совместим со всеми стандартными монтажными коробками для скрытой установки (диаметром 68–70 мм). Комплектуется накладкой с декоративным покрытием - её можно закрепить сразу после установки механизма. Для подключения используйте однопроводную схему: фаза на вход, фаза на выход к . Нельзя использовать с проводами больше 1,5 мм2 - это вызывает перегрев клемм. Кабели должны быть жесткими, многожильные требуют опрессовки контактных концов. После монтажа проверьте плотность затяжки винтов - они не должны болтаться.

Безопасность и стандарты

Выключатель выполнен из самозагасающего пластика без галогенов - при возгорании он не выделяет едких паров. Соответствует требованиям ТУ 3464-001-07620177-2013, что гарантирует безопасность при работе в условиях обычного жилого и административного фонда. IP20 обеспечивает базовую защиту от случайного прикосновения, но не предназначено для влажных помещений (ванной, кухонной зоны над мойкой) или на улице.

Преимущества

• Индикация минимизирует мерцание LED-ламп благодаря малому току подсветки внутри механизма
• Глянцевая имитация древесины «сосна» хорошо сочетается с деревянной мебелью и плинтусами
• Простая система винтового крепления позволяет заменить механизм без демонтажа всей рамки
• Отсутствие галогенов делает продукт экологичнее при утилизации
• Поддерживает стандартные размеры монтажных коробок - легко заменяет аналоги

Ограничения применения

• Не для влажных помещений - IP20 недостаточно для ванной комнаты, бассейнов, бань
• Запрещена установка в местах с частыми ударными нагрузками (например, рядом с дверью, которая часто открывается)
• Не рекомендован для управляемых систем автоматизации - не имеет сигнальных контактов для IoT
• Максимальное сечение кабеля - 1,5 мм2; нельзя подключать силовой кабель 2,5 мм2 даже при меньшей нагрузке
• Не работает с высокочастотными дimmers - возможны помехи в индикации

Примеры использования

• Выключение основного потолочного света в спальне с LED-лентами
• Коммутация ночника в детской комнате
• Управление торшером в гостиной с дизайном в стиле «сканди»
• Переключение света в офисном кабинете с деревянной отделкой стен

Практические советы

• Перед монтажом всегда отключите питание - даже при отключенном выключателе фаза может быть на клемме
• Проверьте глубину монтажной коробки: она должна быть не меньше 40 мм, чтобы механизм свободно вошел
• Если лампа всё ещё немного светится - возможно, есть паразитный ток через соседний провод. Проблема решается установкой RC-фильтра перед выключателем
• Чистите поверхность мягкой тканью - глянец царапается щётками и абразивами
• При замене старого выключателя - сохраняйте маркировку проводов: L (фаза) и L1 (выход к свету)
