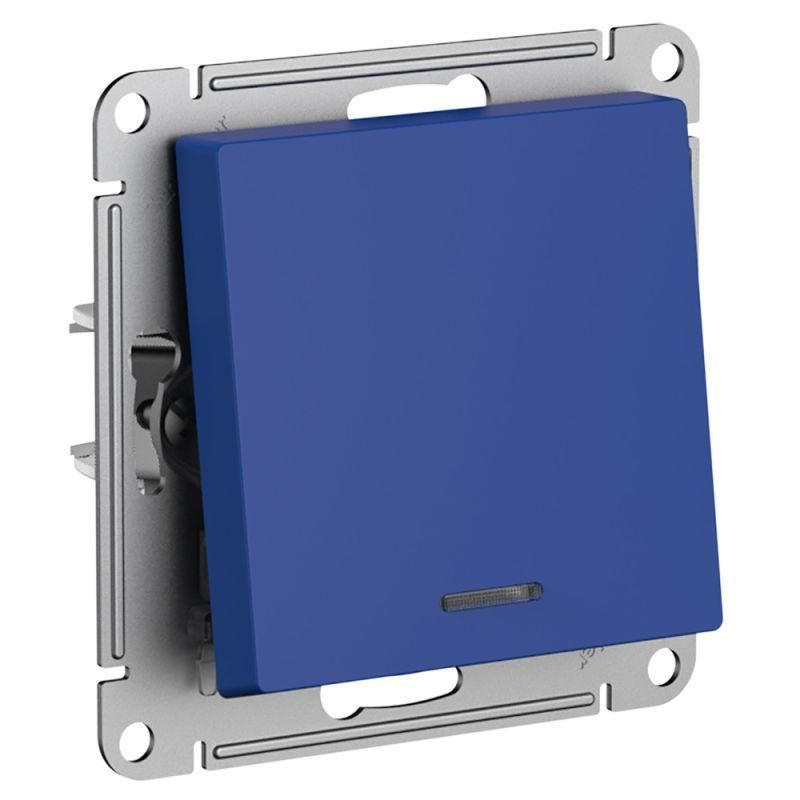

Выключатель 1-кл. AtlasDesign (сх. 1а) 10AX с подсветкой механизм аквамарин SE ATN001113 APC

Выключатель 1-клавишный с подсветкой, схема 1а, 10АХ, механизм, цвет аквамарин, серия SE от Systeme Electric (артикул atn001113) - это надёжный коммутирующий элемент для бытовых и легкопромышленных сетей. Подсветка и компактный дизайн делают его удобным для установки в спальнях, коридорах и других зонах с ограниченным освещением.

Назначение и область применения

Выключатель 1-клавишный с подсветкой предназначен для управления светильниками и другими нагрузками до 10 А в однофазных сетях 250 В. Подходит для жилых помещений, офисов, общественных зон - там, где важно быстро найти выключатель в темноте. Механизм работает со стандартными лампами накаливания, LED и энергосберегающими источниками света. Применяется в системах с однополюсным управлением (схема 1А).

Технические характеристики

• Номинальное напряжение: 250 В
• Номинальный ток: 10 А
• Тип включения: клавишный, одностороннее замыкание (схема 1А)
• Количество клавиш: 1
• Индикация: светодиодная подсветка синего цвета
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от воды и пыли
• Габариты: 71×71×40 мм
• Материал корпуса: ABS-пластик, безгалогенный
• Цвет: аквамарин
• Способ монтажа: скрытый, в монтажную коробку
• Крепление: винтовое, с усиленными лапками
• Количество модулей: 0 - не требует DIN-рейки

Совместимость и монтаж

Механизм совместим со стандартными монтажными коробками глубиной от 40 мм. Для установки требуется предварительно подготовить нишу в стене, вставить механизм и зафиксировать его двумя винтами через усиленные лапки. Клеммы рассчитаны на провода сечением до 2,5 мм2. Подключение выполняется согласно схеме 1А: один вход (фаза), один выход (на нагрузку). Ноль и заземление не проходят через выключатель. Цвет аквамарин соответствует другим элементам серии AtlasDesign - позволяет создать единый стиль интерьера.

Безопасность и стандарты

Выключатель 1-клавишный с подсветкой, схема 1а, 10АХ, механизм, цвет аквамарин, серия SE соответствует требованиям безопасности для внутренней установки. Отсутствие галогенов снижает риск выделения токсичных веществ при перегреве. IP20 обеспечивает базовую защиту от случайного контакта, но устройство нельзя использовать во влажных помещениях (ванная, кухня, бассейн) без дополнительной защиты.

Преимущества

• Подсветка синего светодиода помогает находить выключатель в темноте без лишнего света
• ABS-пластик устойчив к механическим повреждениям и длительному воздействию UV-излучения
• Усиленные монтажные лапки обеспечивают плотную фиксацию в коробке, исключая люфт
• Цвет аквамарин гармонирует с современной отделкой интерьеров
• Нет необходимости в дополнительном питании для подсветки - она работает от сети при включенном состоянии

Ограничения применения

• Не предназначен для влажных сред - IP20 недостаточно для ванной комнаты или кухни
• Не поддерживает многоклавишное управление или диммеры
• Запрещено подключать нагрузки выше 10 А (например, мощные нагреватели, насосы)
• Не совместим с автоматическими системами управления (умный дом) без внешних реле
• Не имеет функции аварийного отключения или защиты от перегрузки

Примеры использования

• Управление потолочным светильником в спальне
• Переключение ночника в коридоре
• Контроль точечных светильников в прихожей
• Локальное управление освещением в шкафу-купе

Практические советы

• При монтаже проверьте, чтобы глубина монтажной коробки была не менее 40 мм - иначе механизм не войдёт полностью
• Не затягивайте винты слишком сильно - можно повредить пластиковую основу
• Подсветка активируется только при включённом положении выключателя; при выключении она гаснет
• Для сохранения цвета и поверхности не используйте агрессивные моющие средства - достаточно мягкой тряпочки
• Если планируете групповое оформление - выбирайте все элементы из серии AtlasDesign для единого дизайна
