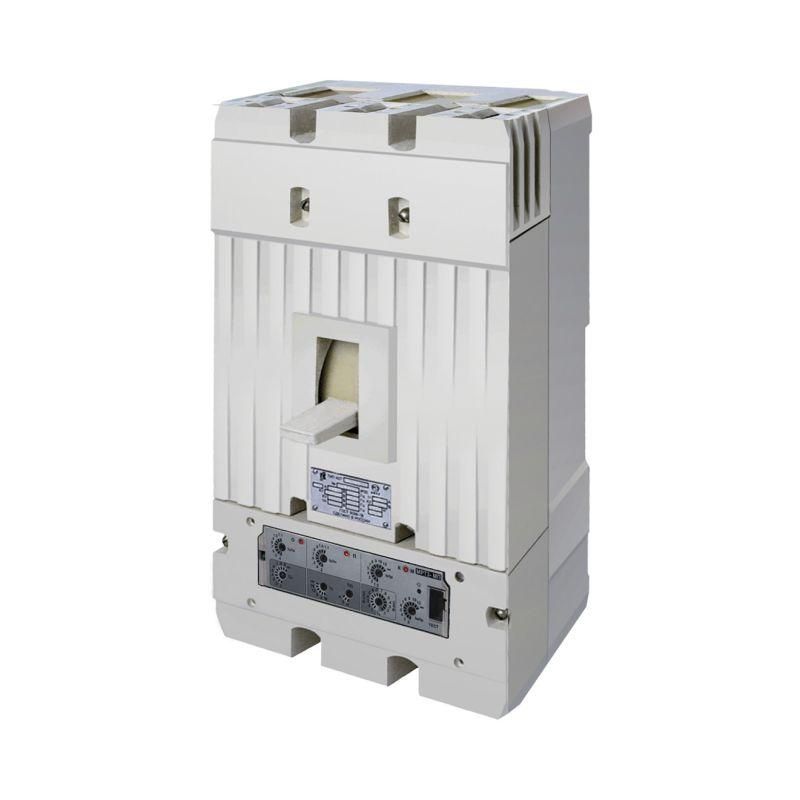

Выключатель автоматический А3792БУХЛ3 Стац. Руч. 630А, 690В | 1038912 Контактор (Legrand)

Автоматический выключатель А3792БУХЛ3 от КОНТАКТОР (группа Legrand) - стационарный трёхполюсный аппарат с ручным приводом, рассчитанный на ток до 630 А и напряжение до 690 В. Применяется для защиты и коммутации силовых цепей в распределительных устройствах промышленного оборудования.

Назначение и область применения

Автоматический выключатель А3792БУХЛ3 предназначен для безопасного отключения электрической цепи при перегрузках и коротких замыканиях. Устанавливается в стационарном исполнении - фиксируется в щите или шкафу, не извлекается во время обслуживания. Подходит для использования в системах питания станков, конвейеров, компрессоров и других мощных потребителей с высокими токами. Может применяться в условиях умеренного климата благодаря защите UХЛ3.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: 690 В переменного тока
• Исполнение: стационарное, ручной привод
• Климатическое исполнение: UХЛ3 - для работы при температуре от −40 C до +40 C, с повышенной влажностью
• Серия: А3790

Значение 660 В в описании производителя соответствует рабочему напряжению в некоторых режимах; максимальная допустимая величина - 690 В, что обеспечивает запас по напряжению для сетей с колебаниями.

Совместимость и монтаж

А3792БУХЛ3 монтируется исключительно в стационарном положении - через болтовые соединения на специальные крепления в сборке распределительного устройства. Для подключения используются медные шины или кабели сечением, соответствующим току 630 А. Не требует внешнего управления - оперирование осуществляется вручную через рычаг на лицевой панели. Совместим с другими элементами серии А3790, включая вспомогательные контакты и расцепители, если они предусмотрены заказом.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для низковольтных выключателей. Обеспечивает механическую и электрическую износостойкость при частых операциях включения/отключения. Конструкция предотвращает случайное включение при открытых дверях шкафа - требуется явное действие оператора.

Преимущества

• Высокая надёжность при длительной работе на предельных нагрузках
• Стационарная установка снижает риск неквалифицированного вмешательства
• Максимальный ток 630 А позволяет использовать вместо нескольких более маломощных аппаратов
• Климатическое исполнение UХL3 делает его пригодным для использования в неотапливаемых помещениях и на объектах с суровым микроклиматом

Ограничения применения

• Не предназначена для мобильного или выдвижного монтажа - нельзя использовать как модуль в ящике с выкатными направляющими
• Не имеет встроенной дугогашущей камеры для частых аварийных отключений - рекомендовано использовать в сочетании с предохранителями при высоких вероятностях КЗ
• Не поддерживает автоматические расцепители (например, по току утечки); для защиты от утечек нужен отдельный устройство
• Не следует применять в средах с постоянным воздействием химически активных паров или агрессивных жидкостей - материал корпуса не предназначен для таких условий

Примеры использования

• Главный входной автомат в распределительном щите крупного производственного участка
• Защита питающей линии к центробежному насосу мощностью более 300 кВт
• Коммутирующее устройство в системе бесперебойного питания с байпасом
• Отключающий аппарат перед преобразователем частоты в системе управления технологическим оборудованием

Практические советы

• Перед установкой проверьте соответствие посадочных отверстий и габаритов аппарата - размеры А3792БУХЛ3 совпадают с другими изделиями серии А3790, но отличаются от аналогов других серий
• При подключении используйте контактные площадки с зажимами класса 630 А - недостаточно затянутый контакт вызывает нагрев и выход из строя
• Не применяйте в местах с возможностью попадания воды - хотя исполнение UХЛ3 устойчиво к влаге, он не герметичен и не предназначен для IP-защиты
• При проектировании учтите необходимость свободного доступа к рукоятке для ручного отключения - она должна быть легко видима и доступна даже при установленных крышках шкафа
• Для контроля состояния можно дополнительно установить вспомогательные контакты (заказываются отдельно) - они сигнализируют о положении выключателя (вкл./выкл.) в систему управления
