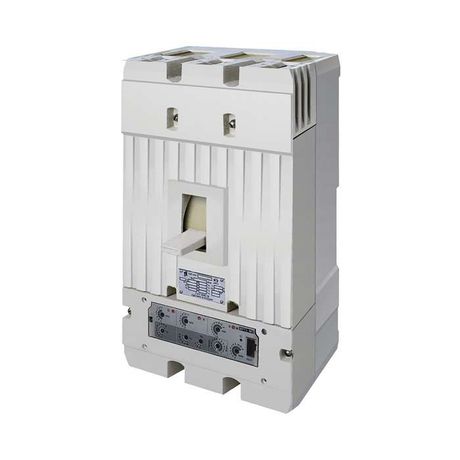

Выключатель автоматический 3п 630А А3792Б УХЛ3 690В стац. электромагнит. привод Контактор 1039276 Legrand

Автоматический выключатель А3792БУХЛ3 от КОНТАКТОР (группа Legrand) - стационарный трёхполюсный аппарат с электромагнитным приводом, рассчитанный на ток до 630 А и напряжение до 690 В. Применяется для защиты и коммутации силовых цепей в распределительных устройствах промышленного типа.

Назначение и область применения

Выключатель А3792БУХЛ3 предназначен для безопасного отключения электрической цепи при перегрузках и коротких замыканиях. Он используется в стационарных установках, где требуется надёжная коммутация больших токов - например, в главных распределительных щитах, на входе в цеховые сети, у питаемых крупных двигателей или трансформаторов. Устройство не предназначено для частой ручной операционной коммутации - его задача - аварийное отключение, а не регулярное включение/выключение нагрузки.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 630 А
• Номинальное напряжение: до 690 В переменного тока
• Тип привода: электромагнитный (дистанционное управление)
• Исполнение: УХЛ3 - для работы в условиях умеренного климата с повышенной влажностью
• Монтаж: стационарный (не шасси, не выдвижной)
• Серия: А3790

Совместимость и монтаж

Выключатель А3792БУХЛ3 устанавливается в сборные металлические щиты с жесткими креплениями. Для подключения используются болтовые зажимы - провода должны соответствовать сечению, рекомендованному производителем. Подключение управления электромагнитным приводом требует внешнего источника питания постоянного или переменного тока (уточнять по схеме управления). Монтаж допускается только при отключенном питании. Нельзя использовать устройство в качестве выкатного элемента - он фиксируется неподвижно.

Безопасность и стандарты

А3792БУХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция обеспечивает изоляцию и механическую прочность, необходимые для работы в промышленных условиях. Сертификация подтверждает соответствие безопасности при работе с высокими токами и напряжением до 690 В.

Преимущества

• Электромагнитный привод позволяет удалённо отключить выключатель без доступа к корпусу - удобно для автоматизации и дистанционного управления.
• Стационарная конструкция повышает надёжность соединений и снижает риск ослабления контактов при вибрациях.
• Исполнение УХЛ3 гарантирует работу в помещениях с повышенной влажностью, что важно для заводских цехов и объектов с агрессивной средой.
• Серия А3790 имеет проверенную временную диаграмму срабатывания - быстрое отключение при КЗ, защищает оборудование от термического повреждения.

Ограничения применения

• Не предназначен для частого ручного включения/выключения - это снизит срок службы контактной системы.
• Не работает без внешнего управляющего сигнала - для функционирования привода нужен источник питания.
• Не подходит для мобильных или выдвижных ячеек - только стационарная установка.
• Напряжение выше 690 В недопустимо - превышение может вызвать пробой изоляции.
• Не применяется в взрывоопасных зонах - отсутствует взрывозащита.

Примеры использования

• Главный ввод в распределительный щит цеха с мощными станками.
• Защита трансформатора 630 кВА в подстанции.
• Коммутация питающей линии конвейера с высоким пусковым током.
• Централизованное отключение группы оборудования через систему SCADA.

Практические советы

• Перед монтажом проверьте совпадение номинального тока выключателя с расчетной нагрузкой - 630 А - это предел, не стоит работать близко к нему постоянно.
• Обеспечьте достаточное пространство вокруг аппарата для теплоотвода - перегрев снижает долговечность.
• Подключите управляющий контур привода к надёжному источнику питания; потеря сигнала сделает дистанционное отключение невозможным.
• При обслуживании всегда отключайте питание и используйте средства защиты - даже при отключенном положении возможен потенциал на выводах.
• Для замены или ремонта обращайтесь к сертифицированным сервисным центрам - запчасти и модификации должны соответствовать оригиналу серии А3790.
