Выключатель автоматический 3п 250А А3794Б УХЛ3 690В НР=110-440В AC стац. ручн. привод передн. подкл.: Al шина Контактор 1014956 Legrand

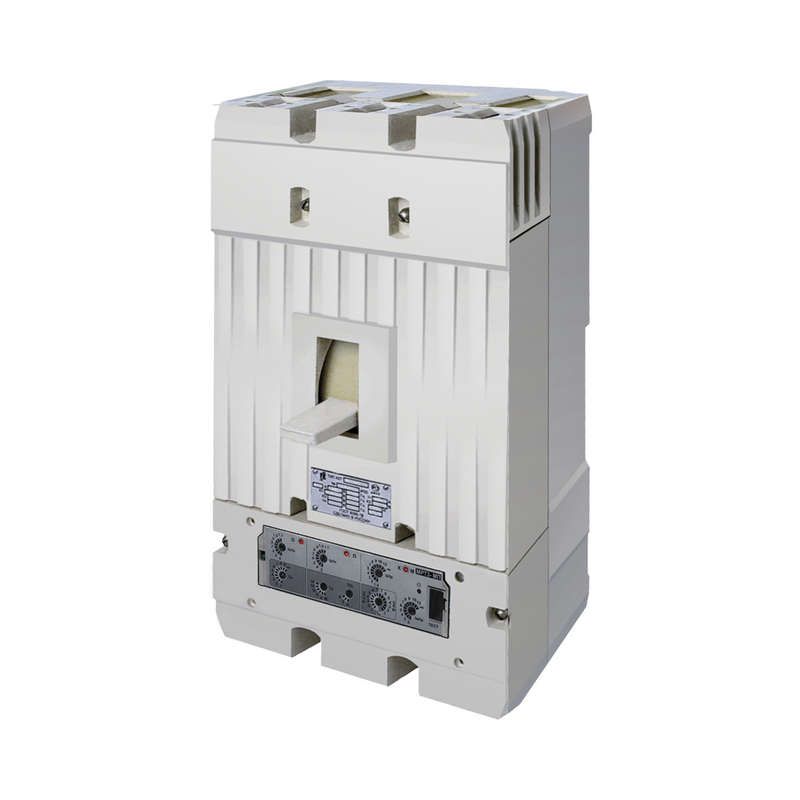

Автоматический выключатель Контактор Ульяновск 1014956 - стационарный трёхполюсный коммутационный аппарат с ручным приводом на 250 А и 660 В, предназначенный для защиты и управления силовыми цепями переменного тока. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, подключается через алюминиевые шины, что делает его удобным решением для распределительных щитов промышленного типа.

Назначение и область применения

Автоматический выключатель 1014956 используется для коммутации и защиты электрических цепей в системах низкого напряжения до 660 В переменного тока. Применяется в промышленных распределительных устройствах: на входе оборудования, в щитах питания станков, конвейеров, насосных установок и других мощных потребителей. Благодаря стационарному монтажу и подключению через шины, идеально подходит для сборок, где требуется высокая надёжность и минимизация числа точек соединения.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 660 В (переменный ток AC)
• Отключающая способность: 35 кА - способен безопасно отключать токи короткого замыкания до этого значения
• Тип расцепителя: электромагнитный (для защиты от КЗ) и электронный (для защиты от перегрузок)
• Уставка магнитного расцепителя: 16In - срабатывает при токе, превышающем номинальный в 16 раз
• Дополнительный расцепитель: независимый, работает при напряжении 110–440 В - позволяет удалённо отключать выключатель по сигналу
• Степень защиты: IP20 - защищён от доступа пальцами и предметов более 12 мм, но не герметичен
• Климатическое исполнение: УХЛ3 - рассчитан на работу в помещениях с умеренным и холодным климатом, без конденсации воды
• Конструкция: литой корпус, стационарный монтаж
• Способ монтажа: на монтажную плату (фиксация через крепёжные отверстия, не на DIN-рейку)

Совместимость и монтаж

Автоматический выключатель 1014956 предназначен для стационарной установки на монтажную плиту или раму распределительного щита. Подключение осуществляется исключительно через алюминиевые шины - винтовые зажимы для проводов отсутствуют. Это требует предварительной подготовки шинной системы соответствующего сечения и правильного расположения крепёжных отверстий. Для монтажа необходимы инструменты для затяжки шин (динамометрический ключ рекомендован). Не совместим с DIN-рейками. Установка возможна только в закрытых щитах с доступом спереди - задняя часть не обслуживается.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей низкого напряжения. Отключающая способность 35 кА гарантирует безопасное отключение даже при серьёзных аварийных режимах. Электронный расцепитель обеспечивает точную защиту от длительных перегрузок, снижая риск возгорания. IP20 не допускает использование в условиях повышенной влажности, пыли или открытых площадках.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для крупных промышленных объектов
• Комбинированный расцепитель (электромагнитный + электронный) - двойная защита от КЗ и перегрузок
• Поддержка независимого расцепителя - возможность дистанционного отключения по внешнему сигналу
• Шинное подключение - снижает количество соединений, повышает надёжность и уменьшает нагрев
• Климатическое исполнение УХЛ3 - устойчив к колебаниям температур в неотапливаемых помещениях

Ограничения применения

• Не применяется в открытом воздухе или сырых помещениях - степень защиты IP20 недостаточна
• Требует специализированной шинной системы; нельзя подключить обычными кабелями
• Не монтируется на DIN-рейку - нужна жёсткая монтажная плита
• Напряжение дополнительного расцепителя (110–440 В) не совпадает с типовыми 24/48 В - требует согласования с источником сигнала
• Отсутствие встроенного термического расцепителя - защита от перегрузок реализуется только электроникой, что требует стабильного питания

Примеры использования

• Главный ввод в промышленный щит питания группы станков
• Защита линии питания конвейера с высокими пусковыми токами
• Распределительный автомат в цеховой сети с алюминиевой шинной системой
• Компонент в системе управления с дистанционным отключением по сигналу от PLC

Практические советы

• Проверьте соответствие сечения алюминиевых шин номинальному току 250 А - используйте шины не менее 50 мм2
• При использовании независимого расцепителя убедитесь, что питание на него подаётся стабильно - потеря напряжения вызовет невозможность включения
• Не забудьте про заземление корпуса - он должен быть надёжно соединён с контуром заземления щита
• При монтаже соблюдайте момент затяжки шин - переусилие может повредить контакты, слабая затяжка - вызвать нагрев
• Для сервисного обслуживания отключите питание и проверьте наличие напряжения - выключатель не имеет видимого разрыва, как рубильник
