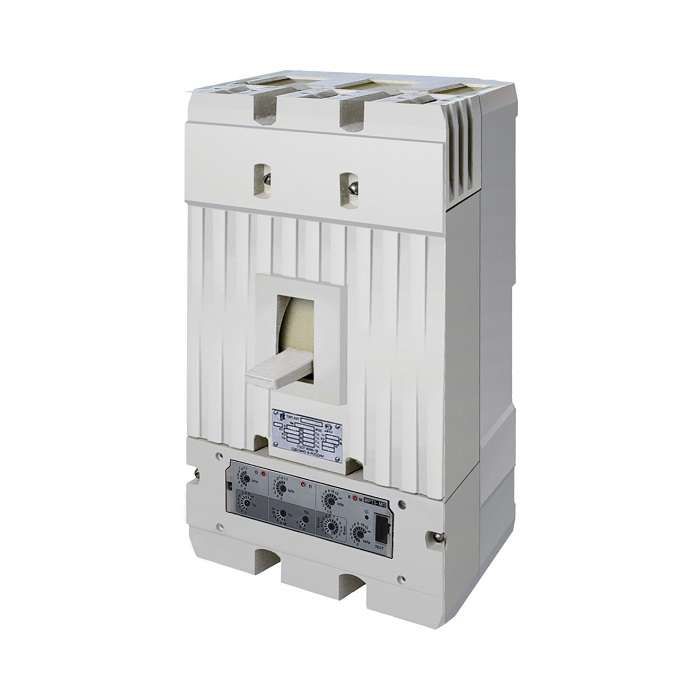

Выключатель автоматический 3п 250А А3794Б УХЛ3 690В выдвижн. ручн. дистанц. привод Контактор 1037480 Legrand

Автоматический выключатель А3794Б УХЛ3 от Контактор Ульяновск - устройство для защиты и коммутации трёхфазных цепей до 660 В переменного тока. Выдвижная конструкция с дистанционным приводом позволяет безопасно обслуживать оборудование без доступа к токоведущим частям. Артикул 1037480 соответствует серии А3790 и предназначен для стационарной установки на монтажную плату.

Назначение и область применения

Автоматический выключатель А3794Б УХЛ3 используется для редких (не более шести раз в сутки) включения и отключения трёхфазных электрических цепей. Он защищает оборудование от перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для промышленных щитов, станков, конвейеров, систем управления и других объектов с высокими требованиями к надёжности. Применяется в условиях умеренного климата (обозначение УХЛ3).

Технические характеристики

• Номинальный ток: 250 А - максимальный рабочий ток, который выключатель может длительно проводить без перегрева.
• Напряжение: 660 В переменного тока (50/60 Гц), 440 В постоянного тока - предельные значения для работы в сетях.
• Отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания до этой величины.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Тип расцепителя: электромагнитный и электронный - обеспечивает быстрое отключение при КЗ и точную защиту от перегрузок.
• Степень защиты IP20 - защита от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; требует установки в закрытый щит.
• Тип исполнения: стационарное - не предусматривает выдвижения из корпуса, но имеет выдвижную ручку для дистанционного управления.
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не является DIN-рейкой совместимым.

Совместимость и монтаж

Выключатель А3794Б УХЛ3 монтируется исключительно на монтажную плату. Для правильной установки необходимо соблюдать габариты и расположение крепёжных отверстий, указанные в чертежах производителя. Наличие выдвижной ручки позволяет управлять выключателем снаружи щита, что повышает удобство и безопасность. Дистанционный привод не требует внешнего питания - работает механически через ручку. Не совместим с DIN-рейками. Перед монтажом проверьте соответствие посадочных размеров и наличие достаточного зазора вокруг устройства для теплоотвода.

Безопасность и стандарты

Выключатель А3794Б УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и другим нормативам для автоматических выключателей в литом корпусе. Электромагнитный и электронный расцепители обеспечивают селективную защиту, снижающую риск ложных срабатываний. IP20 не защищает от попадания воды или пыли - использование вне герметичных щитов запрещено. Все токоведущие части находятся под защитой литого корпуса, что минимизирует риск поражения током при работе в штатном режиме.

Преимущества

• Выдвижная ручка позволяет выполнять операции включения/отключения без вскрытия щита - повышает безопасность персонала.
• Два типа расцепителей (электромагнитный + электронный) обеспечивают надёжную защиту как от КЗ, так и от длительных перегрузок.
• Высокая отключающая способность (35 кА) делает выключатель подходящим для мощных промышленных систем.
• Устойчивость к колебаниям температур (класс УХЛ3) позволяет использовать в неотапливаемых помещениях.
• Литой корпус обеспечивает прочность и долговечность даже при механических нагрузках.

Ограничения применения

• Не предназначен для частых операций - более 6 включений/выключений в сутки может снизить срок службы контактов.
• IP20 не допускает эксплуатацию во влажных, пыльных или открытых средах - требуется установка в закрытые щиты класса защиты не ниже IP54.
• Отсутствует возможность модульного расширения - нельзя добавить дополнительные контакты или расцепители после сборки.
• Не совместим со стандартными DIN-рейками - требует специальной монтажной платы.
• Напряжение постоянного тока ограничено 440 В - не применяется в высоковольтных DC-системах.

Примеры использования

• Главный входной автомат в промышленном распределительном щите станка с мощностью до 160 кВт.
• Защита питающей линии конвейера в пищевой промышленности с регулярными пусками.
• Коммутирующее устройство в системе автономного энергообеспечения с дизель-генератором.
• Щит управления насосной станцией, где необходима защита от просадки напряжения.

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 250 А - перегрузка вызывает преждевременный износ.
• Обеспечьте свободное пространство вокруг выключателя (минимум 50 мм сверху и с боков) для лучшего охлаждения.
• При использовании в холодных условиях (УХЛ3) перед первым включением дайте устройству адаптироваться к температуре - особенно важно после хранения в неотапливаемом помещении.
• Регулярно осматривайте контактные группы и механизм ручки - грязь и окислы могут нарушить работу дистанционного привода.
• Не используйте выключатель А3794Б УХЛ3 в качестве основного рубильника - он не рассчитан на частые ручные операции.
