Выключатель автоматический 2п 250А А3793С УХЛ3 690В выдвижн. ручн. дистанц. привод Контактор 1028973 Legrand

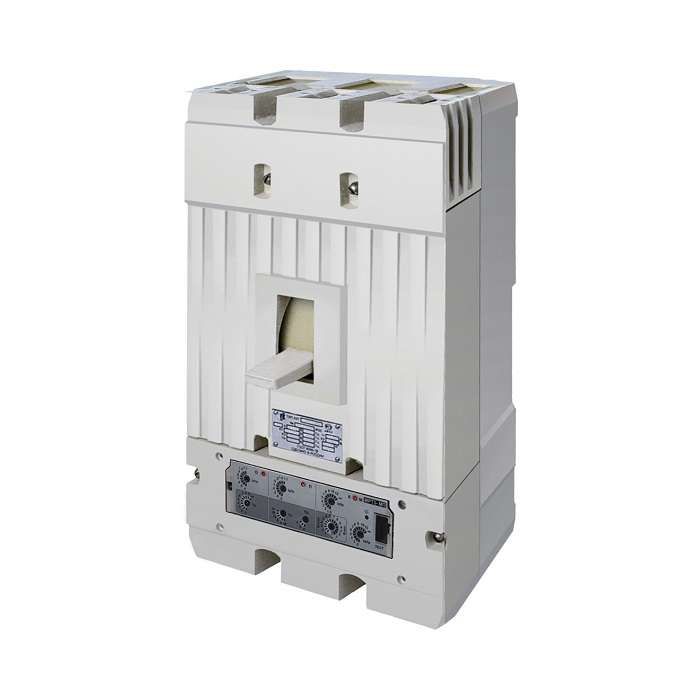

Автоматический выключатель А3793С УХЛ3 от Контактор Ульяновск - это выкатной аппарат с ручным дистанционным приводом, рассчитанный на работу в сетях до 660 В переменного тока. Он обеспечивает защиту оборудования от перегрузок, коротких замыканий и просадок напряжения, а также позволяет управлять цепью издалека. Артикул 1028973 соответствует серии А3790 и предназначен для установки в силовые шкафы промышленного типа.

Назначение и область применения

Выключатель А3793С УХЛ3 используется для редких (не более 6 раз в сутки) включения и отключения электрических цепей. Его основная задача - защита оборудования от аварийных ситуаций: перегрузок, коротких замыканий и снижения напряжения ниже допустимого уровня. Подходит для установки в распределительные щиты, панели управления станков, конвейеров, насосных и компрессорных установок. Применяется там, где требуется удалённое управление и надёжная защита при высоких токах короткого замыкания.

Технические характеристики

• Номинальный ток: 250 А - максимальный рабочий ток, который выключатель может длительно проводить без повреждений;
• Номинальное напряжение: 660 В переменного тока (AC);
• Номинальная отключающая способность: 50,5 кА - способность безопасно прервать ток короткого замыкания этой величины;
• Число полюсов: 2 - защищает две фазы или один фазный и один нулевой проводник;
• Тип расцепителя: электронный - точнее реагирует на изменения тока и времени, чем тепловые аналоги;
• Дополнительный расцепитель: независимый, с питанием 110–440 В - позволяет отключить выключатель дистанционно по сигналу внешнего устройства;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Степень защиты: IP00 - нет защиты от контакта и попадания предметов/пыли; требует установки в закрытую панель или шкаф;
• Род тока: переменный (AC) - не предназначен для постоянного тока выше 440 В;
• Способ монтажа: на монтажную плату - крепится болтами к жесткой поверхности, не является DIN-рейкой совместимым.

Совместимость и монтаж

Выключатель А3793С УХЛ3 монтируется исключительно на монтажную плиту. Для этого необходимо подготовить отверстия под крепёж и обеспечить доступ к контактам снизу и сверху. Выкатная конструкция позволяет выводить устройство из шкафа для обслуживания без демонтажа проводов - удобно при проверке и замене. Ручной дистанционный привод требует наличия механической связи (штанги или рычага) между местом управления и самим выключателем. Независимый расцепитель подключается к внешнему источнику питания 110–440 В переменного или постоянного тока - например, от системы сигнализации или PLC.

Безопасность и стандарты

Выключатель А3793С УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и другим нормам для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и точность срабатывания. Однако из-за степени защиты IP00 он не может использоваться вне герметичных или закрытых корпусов - открытая установка опасна для персонала и возможна только в контролируемых зонах.

Преимущества

• Выкатная конструкция упрощает техобслуживание - можно вывести прибор наружу без отсоединения проводов;
• Электронный расцепитель даёт гибкую настройку чувствительности и задержек срабатывания;
• Наличие независимого расцепителя позволяет интегрировать выключатель в систему автоматизации (например, по команде от SCADA или аварийной кнопки);
• Высокая отключающая способность (50,5 кА) делает его подходящим для мощных промышленных объектов;
• Климатическое исполнение УХЛ3 гарантирует работоспособность в суровых условиях - холод, сырость, пыль.

Ограничения применения

• Не применяется в открытом виде - IP00 требует обязательной установки внутри шкафа или панели;
• Не предназначен для частых включений - более 6 раз в сутки может сократить срок службы;
• Поддерживает только переменный ток до 660 В; для постоянного тока - максимум 440 В;
• Отсутствие DIN-рейки - нельзя установить в типовой щит с рейкой, нужна специальная плита;
• Требуется внешний источник питания для работы независимого расцепителя - не работает автономно.

Примеры использования

• Защита главного входа на промышленном конвейере с нагрузкой 250 А;
• Отключение насосной станции при падении напряжения ниже порогового значения;
• Интеграция в систему безопасности завода: при срабатывании аварийной кнопки - отключение через независимый расцепитель;
• Щит управления технологической линии, где необходима возможность ручного отключения издали без доступа к шкафу.

Практические советы

• При монтаже убедитесь, что монтажная плита имеет достаточную жёсткость - вибрации могут повредить контакты;
• Длина тяги дистанционного привода должна быть минимальной, чтобы избежать люфтов и потери усилия;
• Для независимого расцепителя используйте стабильный источник питания - скачки напряжения могут вызывать ложные отключения;
• Проверьте посадочные размеры перед заказом - хотя артикул 1028973 стандартизирован, совместимость с вашей платой зависит от её геометрии;
• Не забудьте про вентиляцию в шкафу - даже при УХЛ3 перегрев сокращает срок службы электронного расцепителя.
