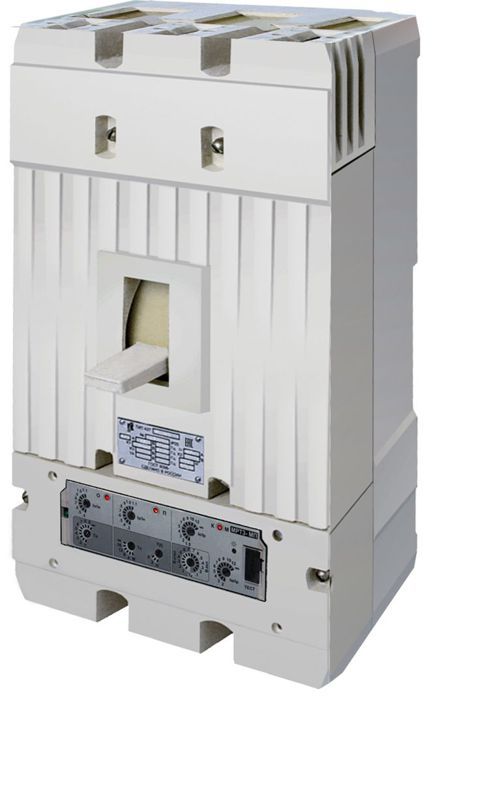

Выключатель автоматический в литом корпусе А3794БУХЛ3 выдвижной электромагнитный 250А 690В Контактор 1046416 Legrand

Автоматический выключатель А3794Б от КОНТАКТОР (группа Legrand) с током 250 А и напряжением 690 В предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях высокой мощности. Выдвижная конструкция позволяет безопасно обслуживать устройство без отключения всей системы.

Назначение и область применения

Этот выключатель используется для коммутации и защиты силовых цепей переменного тока в распределительных щитах промышленных объектов. Подходит для установки в системах с высокими нагрузками - например, на входе в крупные станки, конвейеры, насосные станции или трансформаторные подстанции. Благодаря выдвижному механизму, его можно извлекать из корпуса для проверки, ремонта или замены, не отключая питание остальной части сети.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В AC
• Тип расцепления: электромагнитное (только противокороткозамкновенное)
• Конструкция: выдвижной, с фиксацией в рабочем положении
• Степень защиты: не указана - требуется установка в защищённом шкафу
• Монтаж: на DIN-рейку или в сборную раму (зависит от комплектации шкафа)

Совместимость и монтаж

Выключатель А3794Б совместим с серийными ячейками, рассчитанными на выдвижные аппараты класса до 250 А. Для монтажа необходима специальная направляющая система, соответствующая габаритам устройства. Установка требует точного соблюдения посадочных размеров - отклонения могут повредить контакты или механизм фиксации. Монтаж выполняют только после полного отключения питания и подтверждения отсутствия напряжения. После установки необходимо проверить надёжность механической фиксации и свободное перемещение выкатываемого блока.

Безопасность и стандарты

Изделие соответствует требованиям международных норм IEC 60947-2 для автоматических выключателей низкого напряжения. Электромагнитный расцепитель обеспечивает быстрое отключение при токе короткого замыкания, предотвращая повреждение оборудования. Однако отсутствие теплового расцепителя делает его непригодным для защиты от длительных перегрузок - для этого требуется дополнительная защита (например, термические реле или другое оборудование в цепи).

Преимущества

• Выдвижная конструкция уменьшает время простоев при техобслуживании - устройство можно заменить за несколько минут.
• Устойчив к импульсным токам короткого замыкания благодаря robustной электромагнитной системе.
• Подходит для сред с высокой плотностью оборудования - компактная форма и стандартизированные крепления позволяют легко интегрировать в существующие щитовые решения.
• Произведён под брендом КОНТАКТОР (группа Legrand) - известный производитель с проверенной надёжностью в промышленной автоматизации.

Ограничения применения

• Не имеет тепловой защиты - нельзя использовать там, где возможны длительные перегрузки выше 250 А.
• Требует наличия специализированного шкафа с направляющими; не подходит для монтажа в обычные распределительные щиты без модульной системы.
• Не предназначена для частых операций включения/выключения - не является аппаратом управления, только защитным.
• Не имеет IP-защиты - запрещено использование во влажных, пыльных или открытых помещениях без внешней герметизации.

Примеры использования

• Защита главного ввода на промышленном участке с мощностью до 180 кВт.
• Компонент в ячейке КРУ для трансформатора 630 кВА.
• Запасной элемент в аварийном щите, который быстро меняется при отказе основного автомата.

Практические советы

• Перед заказом убедитесь, что ваш шкаф поддерживает выдвижные блоки с током 250 А и габаритами, соответствующими модели А3794Б.
• Если в цепи есть вероятность перегрузок - обязательно установите параллельно термореле или используйте другой тип автомата с двойной защитой.
• При замене всегда проверяйте состояние контактных групп и направляющих - износ этих деталей снижает надёжность даже нового аппарата.
• Храните в сухом месте. Несмотря на прочную конструкцию, внутренние механизмы чувствительны к влаге и коррозии.
