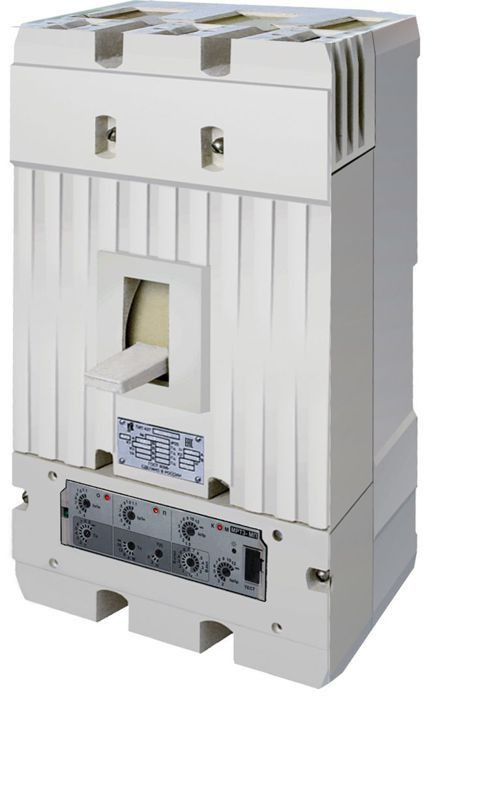

Выключатель автоматический в литом корпусе А3794БУХЛ3 выдвижной электромагнитный 400А 660В Контактор 1042983 Legrand

Автоматический выключатель А3794БУХЛ3 от компании Контактор Ульяновск предназначен для защиты и коммутации силовых цепей в условиях сложной среды - особенно в шахтном оборудовании. Этот выдвижной электромагнитный аппарат обеспечивает надёжное отключение при коротком замыкании и аварийном падении напряжения, а его конструкция позволяет безопасно обслуживать устройство без полного демонтирования из щита.

Назначение и область применения

А3794БУХЛ3 применяется в электроустановках шахтного оборудования с переменным током до 1140 В (50/60 Гц) и постоянным током до 440 В. Он защищает цепи от перегрузок и коротких замыканий, а также выполняет функции редкой ручной коммутации - до трёх включений/отключений в час. Подходит для установки в распределительных щитах на угольных и горнодобывающих предприятиях, где важна высокая степень надёжности и доступ к аппаратуре без отключения всей системы.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: до 660 В / 690 В переменного тока
• Максимальное рабочее напряжение: до 1140 В переменного тока
• Исполнение: УХЛ3 - для работы при температурах от −40 C до +40 C, с повышенной влагостойкостью
• Климатическая категория: О, размещение 5 по ГОСТ 15150-69 - для эксплуатации в закрытых помещениях с возможностью запыления и воздействия агрессивных газов
• Тип расцепителя: электромагнитный - мгновенное отключение при коротком замыкании
• Частота операций: до 3 включения/отключения в час

Совместимость и монтаж

А3794БУХЛ3 - выдвижной тип, что позволяет выводить его из корпуса щита для осмотра, тестирования или замены без отключения питания всей сети. Для монтажа требуется специальная направляющая рампа, совместимая с серией А3790У. Устройство фиксируется механически, контакты остаются под напряжением, пока выключатель не полностью вставлен. Обязательно соблюдайте рекомендованную последовательность: сначала введите в положение “включено”, затем подайте питание. Не допускается использование без заземления корпуса.

Безопасность и стандарты

А3794БУХЛ3 соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и размещению. Произведён в рамках серийного стандарта А3790У, который прошёл проверку на соответствие нормам безопасности для шахтного оборудования. Электромагнитный расцепитель гарантирует быстрое отключение при токе короткого замыкания, предотвращая повреждение кабелей и оборудования. Применение устройства вне условий, указанных в документации, нарушает требования ПУЭ.

Преимущества

• Выдвижная конструкция - возможность сервисного обслуживания без отключения питания всей системы
• Работает в экстремальных условиях: низкая температура, запыление, химически активная среда
• Поддерживает высокие значения напряжения (до 1140 В) - идеально для шахтных сетей
• Улучшенные параметры расцепителей по сравнению со старыми моделями А3790
• Стандартная совместимость с комплектующими серии А3790У

Ограничения применения

• Не предназначен для частой коммутации - более 3 операций в час может привести к износу контактной группы
• Не работает в открытых наружных установках - требует герметичного щита
• Не имеет встроенной тепловой защиты - только электромагнитный расцепитель; для защиты от перегрузок нужен внешний термореле
• Запрещена работа при напряжении выше 1140 В переменного тока или 440 В постоянного тока
• Не совместим с системами автоматического управления без дополнительных интерфейсов

Примеры использования

• Главный входной автомат в шахтном распределительном пункте
• Защита крупных насосов и вентиляторов в подземных горных выработках
• Коммутация линий питания буровых установок
• Цепи питания конвейеров с высоким пусковым током

Практические советы

• Перед установкой проверьте посадочные размеры и совместимость с направляющей рампой - модель должна точно подходить к креплению серии А3790У
• Обязательно используйте заземляющий проводник, подключенный к корпусу А3794БУХЛ3
• При работе в условиях повышенной влажности регулярно проверяйте состояние изоляции и отсутствие конденсата внутри корпуса
• Для защиты от перегрузок добавьте внешнее тепловое реле - сам выключатель реагирует только на КЗ
• При замене всегда используйте оригинальные комплектующие от Контактор Ульяновск - совместимость с другими производителями не гарантирована
• Артикул 1042983 - единственный идентификатор для заказа запасных частей и ремонта
