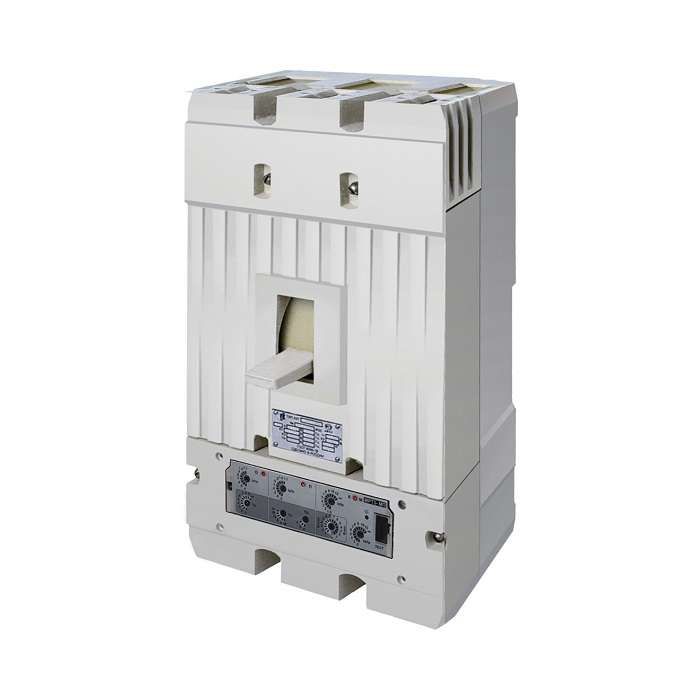

Выключатель автоматический А3794СУХЛ3 Стац. Э/Магн. 250А, 690В НР 24В пост. тока | 1038890 Контактор (Legrand)

Автоматический выключатель А3794СУХЛ3 - стационарный электромагнитный прибор с трехполюсным исполнением на ток 250 А и напряжение до 690 В, управляемый через катушку 24 В постоянного тока. Продукт из серии А3790, выпускаемой КОНТАКТОРОМ (группа Legrand), предназначен для надежного коммутирования силовых цепей в условиях повышенной влажности, перепадов температур и агрессивной среды.

Назначение и область применения

Автоматический выключатель А3794СУХЛ3 используется для защиты и управления электродвигателями, трансформаторами, распределительными щитами и другими мощными нагрузками в промышленных системах. Его применяют там, где требуется частое включение/выключение под нагрузкой, высокая механическая износостойкость и устойчивость к внешним воздействиям. Подходит для установки в цехах, на насосных станциях, в горнодобывающей и химической промышленности.

Технические характеристики

• Тип: стационарный, электромагнитный привод
• Число полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 660 В / 690 В переменного тока
• Напряжение управления: 24 В постоянного тока
• Исполнение: УХЛ3 - для работы при температурах от −40 C до +40 C, с повышенной влажностью и запыленностью
• Степень защиты: IP40 (по ГОСТ 14254 - защита от предметов более 1 мм, но не от воды)
• Механический ресурс: не менее 10 000 операций включения-отключения
• Электрический ресурс: не менее 5 000 операций под нагрузкой

Совместимость и монтаж

Автоматический выключатель А3794СУХЛ3 монтируется на DIN-рейку типа TS35/7,5 или TS35/15. Для подключения питания используются болтовые зажимы - рекомендован момент затяжки 1,5–2,0 Нм. Управляющая катушка 24 В постоянного тока подключается отдельно: полярность важна - "+" и "-" должны соответствовать маркировке на корпусе. Монтаж допускается только в вертикальном положении +-15°. Перед первым включением проверьте целостность контактов и отсутствие механических повреждений.

Безопасность и стандарты

А3794СУХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает защиту от сверхтоков и коротких замыканий за счет тепломагнитного расцепления. Не имеет функции дифференциальной защиты - для ее реализации необходимо использовать дополнительные устройства. Сертифицирован для применения в взрывоопасных зонах класса 1 и 2 по ГОСТ 30852.10.

Преимущества

• Электромагнитный привод обеспечивает быстрое и точное срабатывание даже при слабых сетевых колебаниях
• Исполнение УХЛ3 позволяет применять устройство в суровых климатических условиях без дополнительного обогрева
• Конструкция без воздушных каналов снижает риск попадания пыли внутрь
• Совместим с контактными элементами других изделий серии А3790 - легко заменить при необходимости
• Низкий уровень шума при работе благодаря оптимизированному механизму расцепления

Ограничения применения

• Не предназначена для работы в условиях постоянного погружения в жидкости - степень защиты IP40 исключает контакт с водой
• Запрещено использование в средах с высоким содержанием паров кислот, щелочей или растворителей - материал корпуса не рассчитан на такие агрессивные вещества
• Не поддерживает дистанционную сигнализацию состояния - для контроля нужен внешний вспомогательный контакт
• Нельзя использовать в качестве основного рубильника для обслуживания - требует наличия отключающего устройства перед ним

Примеры использования

• Управление крупным асинхронным двигателем на конвейере в пищевой промышленности
• Защита системы вентиляции в холодильном цехе с высокой влажностью
• Коммутация нагревательных элементов в термическом оборудовании
• Подключение пускателей в составе автоматизированных линий на заводах с жесткими условиями эксплуатации

Практические советы

• Перед установкой проверьте соответствие напряжения управления (24 В постоянного тока) - неверное питание вызывает отказ привода
• При использовании в местах с вибрацией закрепите устройство дополнительно антивибрационными прокладками
• Не используйте А3794СУХЛ3 совместно с обычными предохранителями - они не координируются с его характеристиками; выбирайте только сертифицированные аппараты серии А3790
• При длительной эксплуатации в пыльных помещениях проводите профилактическую очистку контактов каждые 6 месяцев
• При замене старого аппарата - обязательно сохраняйте порядок фаз, чтобы избежать перекоса нагрузки на двигатель
