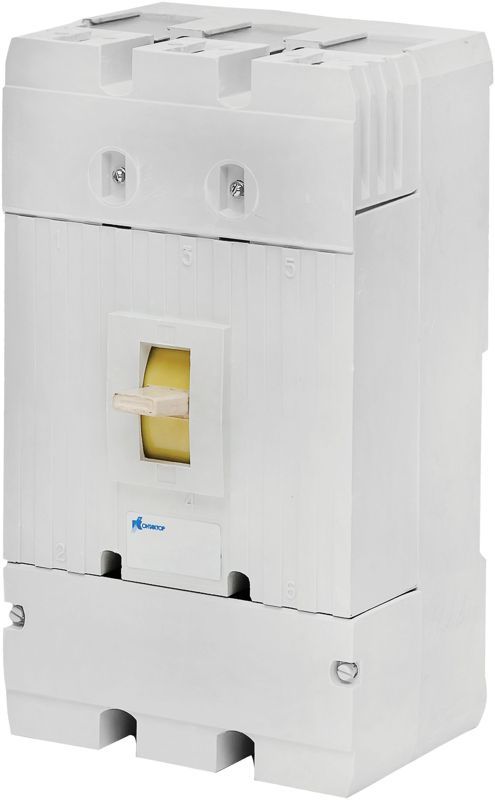

Выключатель автоматический А3794БУХЛ3 Выдв. Р/Дист. 250А, 690В | 1045536 Контактор (Legrand)

Автоматический выключатель А3794БУХЛ3 от Контактор Ульяновск - это выдвижной распределительный аппарат на 250 А и 690 В, предназначенный для безопасного отключения и защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Подходит для установки в силовых щитах промышленных объектов, где требуется надёжная коммутация и удобство обслуживания.

Назначение и область применения

Автоматический выключатель А3794БУХЛ3 используется для редких (не чаще шести раз в сутки) операций включения и отключения электрических цепей. Он защищает оборудование от:

• перегрузок - когда ток превышает допустимую нагрузку;
• коротких замыканий - внезапных скачков тока;
• снижения напряжения ниже критического уровня.

Применяется в распределительных устройствах промышленных предприятий: на станках, конвейерах, системах вентиляции, насосных станциях и других мощных потребителях. Особенно эффективен там, где нужна возможность быстрого доступа к контакту для проверки или замены - благодаря выдвижной конструкции.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В переменного тока
• Число полюсов: 3
• Тип расцепителей: электронный + электромагнитный (двойная защита)
• Категория применения: A - токоограничивающий тип, обеспечивает быстрое гашение дуги при КЗ
• Исполнение: УХЛ3 - устойчив к холодному климату, работает при температуре от −40 C до +40 C

Электронный расцепитель позволяет точно настраивать пороги срабатывания по току и времени, электромагнитный - реагирует мгновенно на сверхтоки. Это сочетание повышает точность и надёжность защиты.

Совместимость и монтаж

А3794БУХЛ3 - выдвижной автомат, что означает возможность извлечения корпуса из направляющих без отключения всей системы. Для монтажа требуется специальная рама или шасси с фиксирующими контактами. Установка выполняется в сборных щитах с заземлённой металлической конструкцией. Обязательно соблюдать посадочные размеры, соответствующие стандарту для выдвижных модулей серии А3790. Нельзя использовать в качестве замены для старых выключателей А3730/А3740 без проверки совместимости крепления и контактов.

Безопасность и стандарты

А3794БУХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция исключает случайное прикосновение к токоведущим частям при закрытой дверце щита. Высокая степень защиты достигается за счёт токоограничивающего действия - при КЗ ток ограничивается до минимального значения, снижая риск повреждения оборудования и возгорания.

Преимущества

• Выдвижная конструкция - позволяет проводить диагностику и замену без демонтажа всего аппарата и отключения питания всей сети.
• Двойная система расцепления - электронный и электромагнитный элементы обеспечивают точную и быструю реакцию на любые аварии.
• Полная замена устаревших серий А3730 и А3740 - можно обновить старые щиты без переделки кабельных трасс.
• Устойчивость к низким температурам (УХЛ3) - подходит для работы в неотапливаемых помещениях, на открытых площадках, в холодильных камерах.

Ограничения применения

Не предназначен для частых включений - более шести раз в сутки может привести к преждевременному износу механических компонентов. Не рекомендуется для использования в сетях постоянного тока. Не имеет встроенной защиты от перенапряжений - требует внешних устройств (например, разрядников) при работе в условиях импульсных помех. Не следует применять в средах с повышенной взрывоопасностью - исполнение УХЛ3 не является взрывозащитой.

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями мощностью до 180 кВт каждый.
• Защита питающей линии конвейерной системы на пищевом производстве.
• Коммутирующее устройство в системе освещения крупного складского комплекса с высокой нагрузкой.

Практические советы

• Перед установкой проверьте соответствие посадочного размера и типа направляющих - А3794БУХЛ3 совместим только с рамами серии А3790.
• При использовании в условиях низких температур убедитесь, что щит не запотевает - конденсат может вызвать пробой изоляции.
• При замене старого автомата А3740/А3730 обязательно проверьте целостность контактов и состояние шин - новые автоматы имеют другие параметры сопротивления.
• Для профилактики регулярно проверяйте затяжку болтов на клеммах - особенно после первых нескольких включений.
