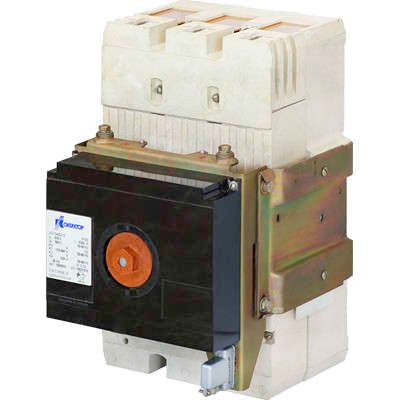

Выключатель автоматический 3п 630А А3794С УХЛ3 690В стац. электромагнит. привод Контактор 1000530 Legrand

Автоматический выключатель А3794С УХЛ3 630А, 690В от Контактор Ульяновск предназначен для надёжной коммутации и защиты силовых цепей в промышленном оборудовании. Выключатель работает с переменным током на напряжение до 660 В, имеет электромагнитный привод и электронный расцепитель, что делает его подходящим для систем с высокими требованиями к точности отключения.

Назначение и область применения

Выключатель А3794С УХЛ3 630А, 690В используется для редких (не более шести раз в сутки) включений и отключений трёхфазных цепей переменного тока с частотой 50–60 Гц. Он защищает оборудование от:

• перегрузок - когда ток превышает допустимую нагрузку;
• коротких замыканий - благодаря отключающей способности 35 кА;
• понижения напряжения ниже безопасного уровня - через функцию независимого расцепителя.

Подходит для установки в щитах управления промышленными станками, конвейерами, насосными группами и другими объектами с высокой мощностью потребления.

Технические характеристики

• Номинальный ток: 630 А - максимальный длительно допустимый ток без срабатывания расцепителя.
• Отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания этой величины.
• Напряжение: 660 В переменного тока; совместим с сетями до 690 В, указанными в названии, но рабочий предел - 660 В.
• Род тока: Только переменный (AC); не постоянному току.
• Количество полюсов: 3 - управление всеми фазами одновременно.
• Тип привода: Электромагнитный - позволяет управлять выключателем удалённо через внешний сигнал.
• Тип расцепителя: Электронный - обеспечивает гибкую настройку порогов срабатывания и повышенную точность по сравнению с тепловыми аналогами.
• Напряжение электропривода: 220–240 В AC - требует внешнего питания для дистанционного управления.
• Тип дополнительного расцепителя: Независимый - активируется при подаче сигнала на катушку, даже если основной ток в цепи нормальный.
• Климатическое исполнение: У3 - рассчитан на работу при температуре от −25C до +40C, в условиях средней влажности, без конденсации воды.
• Степень защиты: IP00 - нет защиты от пыли и влаги; устройство должно устанавливаться внутри закрытого щита или корпуса.
• Способ монтажа: Монтажная плата - крепится болтами к жесткой поверхности, не предусматривает DIN-рейку.

Совместимость и монтаж

Выключатель А3794С УХЛ3 630А, 690В не оснащен контактами для подключения проводов - все соединения выполняются через клеммы, расположенные на задней стенке устройства. Для монтажа требуется подготовить металлическую платформу с отверстиями под крепёж. Подключение проводов осуществляется снизу или сверху - согласно схеме в руководстве. Обязательно соблюдать момент затяжки клемм, чтобы избежать нагрева и окисления контактов. Привод управляется сигналом 220–240 В AC, который подаётся на специальные зажимы. Независимый расцепитель можно использовать для аварийного отключения по команде с пульта или системы безопасности.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для автоматических выключателей в литом корпусе. Отключающая способность 35 кА гарантирует безопасность в сетях с высокой короткозамкнутой мощностью. Однако из-за степени защиты IP00 использование вне герметичного корпуса запрещено - риск поражения током и повреждения внутренних компонентов.

Преимущества

• Электронный расцепитель даёт возможность точно настраивать время и ток срабатывания под конкретную нагрузку.
• Электромагнитный привод обеспечивает быстрое и надёжное дистанционное управление - идеально для автоматизированных систем.
• Наличие независимого расцепителя позволяет интегрировать выключатель в системы противопожарной защиты или экстренного отключения.
• Изготовлен в литом корпусе - прочный, долговечный, устойчив к механическим воздействиям.

Ограничения применения

• Не применяется в цепях постоянного тока - указано в документации, хотя в названии фигурирует “690 В”, это лишь верхняя граница по переменному току.
• IP00 исключает применение в открытых помещениях, сырых зонах, местах с пылью или химическими выбросами.
• Частота операций ограничена - не более 6 включений/выключений в сутки; частые циклы приведут к преждевременному износу механизмов.
• Требуется внешнее питание 220–240 В для работы электропривода - без него дистанционное управление невозможно.

Примеры использования

• Главный входной автомат в распределительном щите крупного производства.
• Защита двигателя 400 кВт на конвейере с возможностью удалённого отключения по сигналу PLC.
• Цепь питания печи или термической камеры, где важно отключить питание при падении напряжения ниже 80%.
• Система аварийного отключения в случае сработки датчиков пожара - через подачу импульса на независимый расцепитель.

Практические советы

• Выбирая А3794С УХЛ3 630А, 690В, проверьте соответствие посадочных отверстий вашей монтажной плате - размеры креплений нестандартные.
• Обеспечьте достаточный воздушный зазор вокруг аппарата - он греется при работе на пределе тока.
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых ручных операций.
• Для обслуживания всегда отключайте питание электропривода перед работой - даже если основная цепь отключена.
• Заменяйте старый аппарат на новый того же типа - модификации в серии А3790 могут отличаться по параметрам расцепителей.
