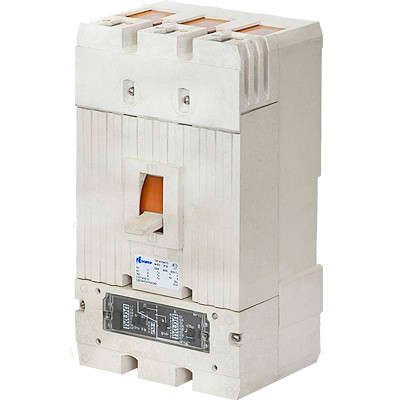

Выключатель автоматический А3794СУХЛ3 Ручн Стац ном. ток 250А | 1001985 Контактор (Legrand)

Автоматический выключатель стационарный А3794СУХЛ3 от Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий в условиях шахтного оборудования. Модель с ручным приводом и электронным расцепителем обеспечивает надёжное отключение при токе до 250 А и напряжении до 660 В переменного тока.

Назначение и область применения

А3794СУХЛ3 используется в стационарных электроустановках, особенно там, где требуется высокая надёжность и защита от аварийных ситуаций. Подходит для шахтного оборудования, промышленных станций, систем управления с высокой нагрузкой. Применяется в сетях переменного тока частотой 50–60 Гц с рабочим напряжением до 660 В. Также допускается использование в цепях постоянного тока до 440 В, хотя основная оптимизация - на переменный ток.

Технические характеристики

• Номинальный ток: 250 А - максимальный длительно допустимый ток без срабатывания расцепителя
• Отключающая способность: 35 кА - способность безопасно прервать ток короткого замыкания
• Количество полюсов: 3 - защищает три фазы одновременно
• Род тока: переменный (AC) - оптимальна работа в сетях 50/60 Гц
• Напряжение: до 660 В - предельное рабочее напряжение сети
• Конструкция: стационарная - монтируется жестко, не предназначена для перемещения
• Тип привода: ручной - управление осуществляется вручную через рычаг
• Тип расцепителя: электронный - точная регулировка порогов срабатывания, возможность настройки
• Дополнительный расцепитель: независимый - позволяет удалённо отключить устройство при подаче сигнала 110–440 В
• Степень защиты: IP20 - защита от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Климатическое исполнение: У3 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не требует DIN-рейки
• Количество контактов: 0 - внутренние контакты, внешних коммутирующих выводов нет; подключение выполняется через клеммы на корпусе

Совместимость и монтаж

А3794СУХЛ3 устанавливается исключительно на монтажную плиту или раму с жёстким креплением. Для правильного монтажа необходимо соблюдать посадочные габариты, указанные в чертежах производителя. Подключение проводов - через верхние и нижние клеммы, рекомендуется момент затяжки 10–12 Нм. Не используйте кабели сечением менее 50 мм2 для тока 250 А - возможен нагрев и повреждение контактных зон. Дополнительный расцепитель подключается параллельно к контролирующей цепи с напряжением 110–440 В переменного или постоянного тока.

Безопасность и стандарты

А3794СУХЛ3 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150-69 для климатического исполнения У3. Серия А3790У прошла сертификацию для применения в шахтных условиях. Отключающая способность 35 кА гарантирует безопасность даже при серьёзных авариях. Однако из-за степени защиты IP20 запрещено применение во влажных, пыльных или открытых средах без дополнительной оболочки.

Преимущества

• Электронный расцепитель позволяет точно задавать токовые уставки, что минимизирует ложные срабатывания
• Наличие независимого расцепителя даёт возможность дистанционного отключения - удобно для автоматизации и безопасности
• Высокая отключающая способность (35 кА) обеспечивает защиту в мощных сетях с большими токами КЗ
• Жёсткая стационарная конструкция повышает механическую устойчивость в вибрационных условиях
• Совместимость с сетями до 660 В делает модель универсальной для промышленных объектов

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли, сырости - степень защиты IP20 не обеспечивает герметичность
• Запрещено использовать в качестве частого коммутационного аппарата - допускаются не более 3 включений/выключений в час
• Не подходит для установки на DIN-рейку - требует специализированной монтажной платы
• Не имеет встроенных вспомогательных контактов - для сигнализации состояния нужны внешние устройства
• Климатическое исполнение У3 не предусматривает работу при температурах ниже −25C или выше +40C

Примеры использования

• Защита главного силового щита на шахтной подстанции
• Отключение питания крупного насоса в горной выработке
• Контроль тока в системе вентиляции шахты с дистанционным отключением по сигналу от системы безопасности
• Интеграция в панель управления конвейерной линии с высокой нагрузкой

Практические советы

• При выборе А3794СУХЛ3 проверьте соответствие сечения кабеля и расчетного тока - для 250 А используйте медные кабели сечением 70–95 мм2
• Подключите дополнительный расцепитель через стабилизированный источник питания - скачки напряжения могут вызвать ложное отключение
• Перед первым включением проведите тестирование расцепителей: имитируйте перегрузку и КЗ, чтобы убедиться в работоспособности
• Не закрывайте аппарат герметичными кожухами без учёта теплоотвода - электронный расцепитель чувствителен к перегреву
• Для обслуживания отключайте питание и используйте средства индивидуальной защиты - токи до 250 А опасны даже после отключения
