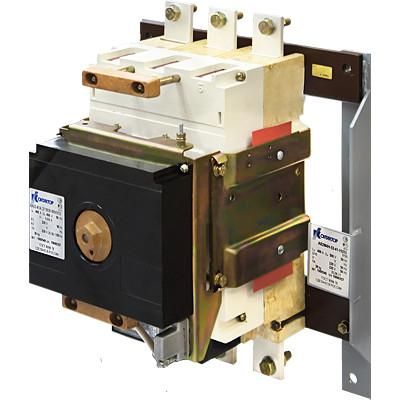

Выключатель автоматический АВ2М-20 С 2000А электромагнитный привод 220В независимый расцепитель - 1002010 Legrand

Автоматический выключатель АВ2М20С-55-43-УХЛ3 от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с электромагнитным приводом и электронным расцепителем, предназначенный для защиты и управления мощными электрическими цепями до 1800 А в условиях умеренного и холодного климата. Устройство рассчитано на работу в стационарных установках с напряжением до 440 В и применяется в промышленной автоматике, где требуется надёжное отключение при коротких замыканиях.

Назначение и область применения

Автоматический выключатель АВ2М20С-55-43-УХЛ3 предназначен для безопасного включения, отключения и защиты электрических цепей переменного и постоянного тока. Он защищает оборудование от перегрузок и коротких замыканий, автоматически размыкая цепь при превышении допустимых значений тока. Применяется в промышленных системах: силовые щиты, распределительные пункты, системы питания станков, конвейеров, насосных и вентиляционных установок. Подходит для использования в помещениях с контролируемой средой, соответствующих климатическому исполнению УХЛ3.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1800 А
• Отключающая способность: 20 кА
• Номинальное напряжение: 440 В
• Диапазон регулировки тока короткого замыкания: 8000–32000 А
• Тип расцепителя: электронный
• Тип привода: электромагнитный
• Напряжение электропривода: 220 В (переменный/постоянный ток)
• Тип дополнительного расцепителя: независимый
• Климатическое исполнение: УХЛ3 (работает при температуре от −40C до +40C)
• Степень защиты: IP00 (без внешней защиты - требует установки в закрытые шкафы)
• Способ монтажа: на монтажную плату
• Род тока: AC/DC
• Тип изделия: выключатель в литом корпусе

Совместимость и монтаж

Автоматический выключатель АВ2М20С-55-43-УХЛ3 монтируется исключительно на монтажную плату - он не имеет креплений для DIN-рейки. Для подключения используются болтовые зажимы на входных и выходных клеммах. Электропривод работает от сети 220 В AC/DC; для его функционирования необходимо подвести питание отдельным кабелем. Устройство совместимо с другими элементами серии АВ2М, включая дополнительные модули расцепителей. Обязательно соблюдайте требования к жесткости и точности установки платы - деформация может повредить внутренние механизмы.

Безопасность и стандарты

АВ2М20С-55-43-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает точную и настраиваемую защиту от коротких замыканий. Благодаря исполнению УХЛ3 устройство устойчиво к колебаниям температуры и влажности, что делает его пригодным для использования в неотапливаемых производственных помещениях. Однако степень защиты IP00 требует обязательной установки внутри электрошкафа - использование на открытом воздухе или в пыльных средах без оболочки запрещено.

Преимущества

• Электронный расцепитель позволяет точно настроить порог срабатывания по току КЗ в широком диапазоне (8–32 кА).
• Электромагнитный привод обеспечивает быстрое и надёжное дистанционное управление - удобно для автоматизации.
• Наличие независимого расцепителя даёт возможность удалённого отключения цепи по сигналу от внешнего устройства (например, пожарной сигнализации).
• Климатическое исполнение УХЛ3 гарантирует работоспособность в суровых условиях без дополнительного обогрева.
• Литой корпус обеспечивает прочность и долговечность даже при высоких токовых нагрузках.

Ограничения применения

• Не предназначен для установки на DIN-рейку - требует специальной монтажной платы.
• Степень защиты IP00 исключает применение вне герметичных шкафов - нельзя использовать в сырых, пыльных или открытых зонах.
• Номинальное напряжение 440 В - не подходит для сетей выше 500 В, включая 690 В, указанные в названии товара (это максимальное рабочее напряжение, но не номинальное); при работе на 690 В возможны отказы и снижение срока службы.
• Отсутствие встроенного теплового расцепителя - защита от длительных перегрузок зависит только от настроек электронного расцепителя, что требует грамотной настройки.
• Не рекомендуется для частых операций включения/отключения - предназначен для основной защиты, а не для частого ручного управления.

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 1 МВт - защита от КЗ и управление через PLC.
• Щитовая распределения энергии на заводе с конвейерной линией - отключение при аварийной ситуации по команде с пульта.
• Система бесперебойного питания крупного серверного комплекса - обеспечение селективной защиты и дистанционного отключения.
• Подстанция в холодном регионе - работа при минусовой температуре благодаря исполнению УХЛ3.

Практические советы

• При выборе убедитесь, что номинальный ток нагрузки не превышает 1800 А - перегрузка вызывает преждевременный износ контактов.
• Для работы электропривода используйте стабилизированный источник 220 В - скачки напряжения могут нарушить срабатывание.
• При монтаже на плату проверьте соответствие отверстий и фиксирующих элементов - не допускайте перекоса при затяжке.
• Настройку тока срабатывания КЗ выполняйте только после проверки расчетных токов короткого замыкания в вашей сети - неверная настройка может привести к ложным срабатываниям или отказу защиты.
• Обязательно размещайте АВ2М20С-55-43-УХЛ3 в закрытом шкафу с классом защиты не ниже IP54 - даже при наличии независимого расцепителя доступ к токоведущим частям опасен.
