Выключатель автоматический 3п 250А Im=3000А 3кА ВА04-36 340010 660В передн. подкл.: Cu шина; кабель с каб. наконечн. Контактор 1021231 Legrand

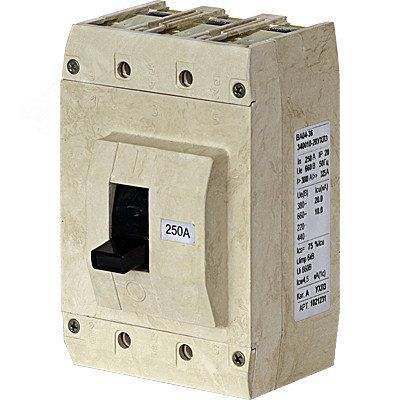

Автоматический выключатель ВА04-36-340010-20УХЛ3 от бренда Контактор Ульяновск - трёхполюсный коммутационный аппарат с номинальным током 250 А и отключающей способностью 3 кА, предназначенный для защиты и управления электрическими цепями переменного тока до 660 В. Изделие выполнено в литом корпусе, рассчитано на стационарную установку на монтажную плату, подключение - через медные шины или кабели с наконечниками. Без комплекта зажимов.

Назначение и область применения

Автоматический выключатель ВА04-36-340010-20УХЛ3 предназначен для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных объектов, на участках с высокой нагрузкой: станки, конвейеры, системы вентиляции, силовые панели. Подходит для сетей с напряжением до 660 В переменного тока. Не используется в бытовых условиях или для слаботочных систем.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 660 В AC
• Отключающая способность: 3 кА
• Тип расцепителя: электромагнитный + тепловой (двухступенчатая защита)
• Уставка магнитного расцепителя: 12 × Iн (т.е. 3000 А при 250 А)
• Уставка теплового расцепителя: 250 А (срабатывает при длительной перегрузке)
• Привод: ручной - управление рычагом
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, устойчив к повышенной влажности
• Способ монтажа: на монтажную плату (фиксация болтами)
• Подключение: медные шины или кабели с кабельными наконечниками (без зажимов в комплекте)
• Схема: 340010 - соответствует типовой схеме внутреннего соединения полюсов

Совместимость и монтаж

Автоматический выключатель ВА04-36-340010-20УХЛ3 устанавливается исключительно на монтажную плиту с отверстиями под крепёж. Для подключения требуется подготовить:

• Шины из меди - сечением, соответствующим 250 А (обычно ≥95 мм2);
• Кабели с опрессованными наконечниками (медными, подходящего размера под болтовые зажимы);
• Гаечные ключи для затяжки - момент должен соответствовать рекомендациям завода-изготовителя (не указана величина - проверьте документацию).

Не допускается подключение голых жил без наконечников - риск перегрева и ослабления контакта. Отсутствие комплекта зажимов требует самостоятельной закупки клеммных элементов, если они нужны для гибких кабелей.

Безопасность и стандарты

Выключатель ВА04-36-340010-20УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей низкого напряжения. Защита от короткого замыкания реализована за счёт электромагнитного расцепителя с порогом 12In - обеспечивает быстрое отключение при аварийных токах. Тепловой расцепитель предотвращает повреждение изоляции при длительной перегрузке. IP20 не обеспечивает защиту от внешней среды - установка возможна только внутри закрытых щитов.

Преимущества

• Двухступенчатая защита - надёжное отключение как при кратковременных скачках, так и при долгих перегрузках;
• Высокая отключающая способность (3 кА) - подходит для мощных промышленных потребителей;
• Климатическое исполнение УХЛ3 - стабильная работа в холодных и влажных помещениях (цеха, склады, открытые площадки с защитой);
• Простая и прочная конструкция в литом корпусе - минимум точек отказа;
• Совместимость с шинами - удобно для сборки распределительных щитов.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток (AC);
• IP20 - нельзя использовать вне закрытых щитов, даже под навесом;
• Отсутствуют встроенные зажимы - необходимо самостоятельно готовить кабельные наконечники или использовать шины;
• Нет возможности дистанционного управления - только ручной привод;
• Не поддерживает модульные аксессуары (блокировки, сигнализаторы положения) - ограниченная функциональность;
• Максимальный ток 250 А - не подходит для крупных подстанций или трансформаторных пунктов выше 160–200 кВА.

Примеры использования

• Защита главного входа в промышленный станок с двигателем 110 кВт;
• Коммутация и защита конвейерной линии с несколькими двигателями;
• Распределительный щит на производстве с напряжением 400/660 В;
• Щитовая в цеху с высокой запылённостью - при условии герметичного кожуха.

Практические советы

• При выборе места установки учтите свободный доступ к рычагу - он должен легко включаться и отключаться вручную;
• Проверьте соответствие сечения шин или кабелей току 250 А - недостаточное сечение вызовет нагрев и выход из строя;
• Обязательно используйте медные наконечники с правильным размером отверстия - не подбирайте “на глаз”;
• При монтаже соблюдайте равномерность затяжки всех фаз - перекос может привести к искрению;
• После установки протестируйте работу: включите, дождитесь срабатывания теплового расцепителя при искусственной перегрузке (например, временно увеличьте ток до 300 А на несколько секунд);
• Не забудьте про сертификаты - для промышленных проектов часто требуется наличие декларации о соответствии.
