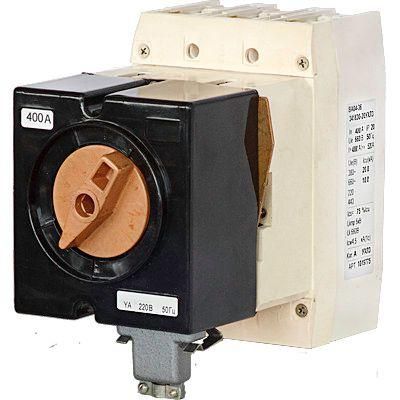

Выключатель автоматический ВА04-36-50А-341830-500-660В-НР220AC-20УХЛ3-Контактор | 1014422 Контактор (Legrand)

Автоматический выключатель ВА04-36-341830-20 УХЛ3 660В от бренда Контактор Ульяновск предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений. Этот трёхполюсный аппарат с номинальным током 50 А и напряжением до 660 В подходит для установки на монтажную плату в промышленных электроустановках. Его конструкция обеспечивает надёжную работу в условиях повышенной влажности и колебаний температур - класс климатического исполнения УХЛ3.

Назначение и область применения

Автоматический выключатель ВА04-36-341830-20 УХЛ3 660В используется для защиты силовых цепей переменного тока частотой 50–60 Гц с напряжением до 660 В. Он защищает оборудование от перегрузок и коротких замыканий, а также позволяет вручную включать/выключать нагрузку до шести раз в сутки. Применяется в распределительных щитах, на станках, конвейерах, насосных станциях и других промышленных объектах. Разрешено использовать для прямого пуска асинхронных двигателей, если частота пусков не превышает допустимую.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 50 А
• Номинальное напряжение: 660 В переменного тока / 440 В постоянного тока
• Номинальная отключающая способность: 6 кА
• Тип расцепителей: электромагнитный (для КЗ) + тепловой (для перегрузок)
• Уставка срабатывания магнитного расцепителя: 10 × Iн (т.е. 500 А)
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C и высокой влажности
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Тип привода: электромагнитный
• Способ монтажа: на монтажную плату (не на DIN-рейку)
• Дополнительный расцепитель: независимый (для удалённого отключения)
• Напряжение электропривода: 220 В переменного тока
• Схема: 341830 - определяет расположение клемм и внутреннюю коммутацию

Совместимость и монтаж

Автоматический выключатель ВА04-36-341830-20 УХЛ3 660В монтируется исключительно на монтажную плату через отверстия для крепления - он не совместим с DIN-рейками. Подключение проводов возможно с любой стороны: вход может быть на клеммах 1, 3, 5 или 2, 4, 6. Однако при питании со стороны выходных клемм (2, 4, 6) отключающая способность снижается вдвое - до 3 кА. Это важно учитывать при проектировании схемы. Для работы независимого расцепителя требуется внешний источник 220 В AC. Монтаж требует жесткой фиксации, поскольку устройство восприимчиво к вибрации - рекомендовано применять виброизоляционные прокладки при установке на vibrating-оборудование.

Безопасность и стандарты

Выключатель соответствует требованиям к безопасности для оборудования до 1000 В AC. Конструкция выполнена в литом корпусе, что повышает механическую прочность и изолирует токоведущие части. Устройство выдерживает вибрации с частотой 0,5–100 Гц и ускорением 0,5g, а также одиночные удары с ускорением 3g продолжительностью 2–20 мс. Отсутствие сертификации по международным стандартам (IEC/EN) в предоставленных данных - необходимо проверить наличие документации у поставщика перед использованием в проектах с обязательными требованиями к сертификации.

Преимущества

• Высокая отключающая способность (6 кА) - подходит для сетей с большими токами КЗ
• Два типа расцепителей обеспечивают комплексную защиту: от перегрузок и коротких замыканий
• Поддержка двустороннего подключения - гибкость в проектировании схем
• Климатическое исполнение УХЛ3 - надёжная работа в суровых условиях
• Наличие независимого расцепителя - возможность дистанционного отключения

Ограничения применения

• Не предназначен для частого включения/отключения - более 6 раз в сутки может снизить срок службы
• IP20 - нельзя использовать во влажных, запылённых или открытых помещениях без дополнительной защиты
• При подключении питания со стороны выходных клемм (2, 4, 6) отключающая способность падает до 3 кА - это ограничивает применение в мощных системах
• Отсутствуют NO-контакты - невозможно реализовать сигнализацию состояния “включен” без внешних элементов
• Монтаж только на плату - не подходит для типовых щитов с DIN-рейками

Примеры использования

• Защита двигателя 30 кВт на конвейере с прямым пуском
• Распределительный щит промышленного цеха с напряжением 400–660 В
• Щит управления насосной станцией с возможностью дистанционного отключения через независимый расцепитель
• Система питания сварочного аппарата с высокими импульсными токами

Практические советы

• При монтаже на плату используйте болты с моментом затяжки, указанным в руководстве - переусиливать нельзя, чтобы не повредить корпус
• Проверьте направление подключения: если питание идет на выходные клеммы, убедитесь, что ток КЗ в вашей сети не превышает 3 кА
• Для дистанционного отключения подключите к независимому расцепителю только источник 220 В AC - не применяйте постоянный ток
• Из-за отсутствия индикации положения контакта рекомендуется дополнительно установить световые индикаторы или реле контроля
• При эксплуатации в условиях вибраций (например, на станках) закрепите выключатель с помощью демпферных прокладок
