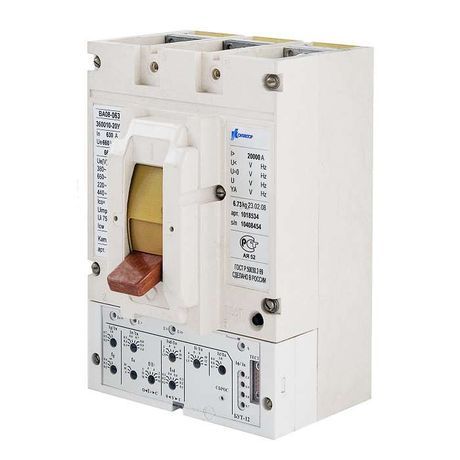

Выключатель автоматический ВА08-0400С-557970-00УХЛ3 400А, 660В | 1036025 Контактор (Legrand)

Автоматический выключатель ВА08-0400С-557970-00УХЛ3 - это трёхполюсный коммутационный аппарат в литом корпусе, рассчитанный на ток 400 А и напряжение до 660 В. Он предназначен для редких оперативных включений/отключений цепей и защиты оборудования от перегрузок и КЗ. Выключатель ВА08-0400С-557970-00УХЛ3 выпускается компанией Контактор Ульяновск и относится к серии ВА08.

Назначение и область применения

Выключатель ВА08-0400С-557970-00УХЛ3 используется в силовых электрических цепях переменного тока частотой 50–60 Гц. Применяется там, где требуется надёжное отключение нагрузки при аварийных ситуациях - коротком замыкании или длительной перегрузке. Подходит для установки в распределительных щитах, на станциях управления, в системах питания крупного оборудования. Частота операций - не более шести раз в сутки, что делает его не подходящим для частого включения-выключения, например, в системах автоматического управления.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 400 А
• Номинальное напряжение: 660 В
• Отключающая способность: 25 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Конструкция: выдвижная - позволяет демонтировать устройство без отключения всей сети
• Тип расцепителя: без встроенного теплового или электромагнитного расцепителя - требует внешней защиты
• Тип привода: ручной - управление осуществляется только через рычаг
• Способ монтажа: на монтажную плату - фиксируется болтами на жёсткой поверхности
• Степень защиты: IP00 - нет защиты от пыли и влаги; требует установки в закрытые корпуса
• Тип дополнительного расцепителя: независимый - можно подключить внешний модуль для удалённого отключения

Совместимость и монтаж

Выключатель ВА08-0400С-557970-00УХЛ3 устанавливается на монтажную плиту с помощью крепёжных отверстий. Для работы необходима жёсткая, ровная поверхность, исключающая вибрации. Поскольку он имеет выдвижную конструкцию, важно обеспечить свободный доступ к передней части аппарата для извлечения. Нельзя использовать в открытых условиях - из-за IP00 необходимо помещать его внутрь щита с защитным классом не ниже IP54. Подключение проводов выполняется к зажимам на верхних (1, 3, 5) и нижних (2, 4, 6) контактах. Работает только в вертикальном положении +-5°, с выводами 1, 3, 5 направленными вверх. Разрешён поворот на 90° влево или вправо в пределах вертикальной плоскости.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и применяется в соответствии с нормами ПУЭ. Отключающая способность 25 кА гарантирует безопасное отключение даже при серьёзных авариях. Однако отсутствие встроенного расцепителя означает, что защита от перегрузок и КЗ должна обеспечиваться внешними устройствами - термореле, автоматическими выключателями или предохранителями. Без них прибор будет выполнять лишь функцию ручного рубильника.

Преимущества

• Выдвижная конструкция упрощает обслуживание и замену без отключения всего щита
• Высокая отключающая способность (25 кА) обеспечивает надёжность в сетях с большими токами КЗ
• Поддержка независимого расцепителя даёт возможность дистанционного отключения через внешние системы управления
• Работает в широком температурном диапазоне (УХЛ3 - для умеренного и холодного климата)

Ограничения применения

• Не допускается установка в помещениях с высокой запылённостью, влажностью или наличием агрессивных химических веществ - степень защиты IP00 не предусматривает никакой защиты от окружающей среды
• Не предназначен для частого включения/отключения - свыше 6 раз в сутки снижает срок службы контактной группы
• Не имеет собственной защиты от перегрузок - обязательно использование внешнего расцепителя
• Требует строгого соблюдения ориентации: нельзя монтировать горизонтально или перевёрнутым

Примеры использования

• Главный входной автомат в распределительном щите крупного производства
• Коммутация мощных двигателей на конвейерах, когда нужна ручная блокировка и быстрая замена
• Цепи питания сварочных аппаратов, прессов, насосных станций с высоким пусковым током
• Использование в составе комплектных распределительных устройств (КРУ) с внешними защитными модулями

Практические советы

• Обязательно выбирайте внешний расцепитель (например, тепловое реле) для защиты от перегрузок - без него выключатель ВА08-0400С-557970-00УХЛ3 работает как обычный рубильник
• При монтаже проверьте совпадение размеров монтажной платы с габаритами аппарата - отверстия должны точно совпадать
• Перед первым включением убедитесь, что все соединения затянуты моментом, указанным в документации - слабый контакт вызывает нагрев
• Для удобства сервиса используйте выдвижной механизм: после отключения тока вытяните выключатель, чтобы выполнить осмотр или замену без отсоединения проводов
• Не устанавливайте рядом с источниками тепла или вибрации - это влияет на точность срабатывания внешних расцепителей
