Выключатель автоматический ВА08-0405Н-341150-00УХЛ3 250А, 660В | 1037739 Контактор (Legrand)

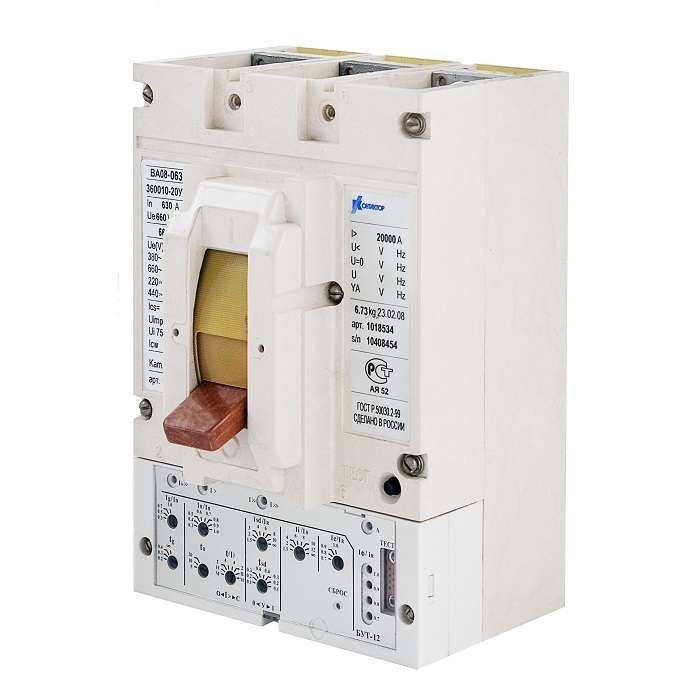

Автоматический выключатель ВА08-0405Н-341150-00 УХЛ3 250А, 660В от бренда Контактор Ульяновск предназначен для защиты и коммутации трёхфазных сетей до 660 В переменного тока. Выключатель выполнен в выдвижном литом корпусе с электронным расцепителем и рассчитан на высокие токи короткого замыкания - до 150 кА. Подходит для промышленных объектов с жёсткими требованиями к надёжности.

Назначение и область применения

Выключатель ВА08-0405Н-341150-00 УХЛ3 250А, 660В используется для редкой ручной коммутации (не более 6 раз в сутки) и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленных установок: на станках, конвейерах, системах вентиляции, насосных станциях и других мощных нагрузках. Предназначен для работы в закрытых помещениях с контролируемой средой - без пыли, агрессивных газов, влаги и масла.

Технические характеристики

• Номинальный ток: 250 А - максимальный постоянный ток, который выключатель может проводить без перегрева.
• Напряжение: 660 В - предельное рабочее напряжение сети переменного тока (50/60 Гц).
• Номинальная отключающая способность: 150 кА - способность безопасно прервать ток короткого замыкания такой величины.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту по току и времени, отличается от тепловых аналогов повышенной чувствительностью.
• Конструктивное исполнение: выдвижное - позволяет отсоединить устройство от силовой шины без демонтажа проводов, упрощает обслуживание и замену.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но не конденсация.
• Степень защиты: IP00 - нет защиты от внешних воздействий; требует установки в закрытый щит или корпус.
• Способ монтажа: монтажная плата - крепится к плате или раме через болты, не имеет стандартных DIN-рейки.
• Вид привода: ручной - управление осуществляется только механическим рычагом, без дистанционного управления.

Совместимость и монтаж

Выключатель ВА08-0405Н-341150-00 УХЛ3 250А, 660В монтируется на специальную монтажную плиту или раму, совместимую с его габаритами. Для выдвижного механизма требуется свободное пространство перед аппаратом - минимум 300–400 мм для полного вытягивания. Соединение с силовыми кабелями выполняется через верхние зажимы (полюса 1, 3, 5). Нижние контакты (2, 4, 6) - выходные. Устанавливать можно только в вертикальной плоскости с выводами вверх +-90° поворота и допуском +-5° отклонения. Не допускается горизонтальное или перевёрнутое расположение.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и координированную защиту в сложных сетях. Отключение происходит при превышении порога тока или длительной перегрузке - без задержки на механическую инерцию. Все материалы корпуса устойчивы к возгоранию и не поддерживают горение.

Преимущества

• Высокая отключающая способность (150 кА) - подходит для крупных промышленных объектов с большими токами КЗ.
• Выдвижная конструкция - снижает время ремонта и замены, исключает необходимость отключения всей системы.
• Электронный расцепитель - точнее реагирует на малые перегрузки, чем термобиметаллический, и позволяет настраивать времятоковые характеристики.
• Климатическое исполнение УХЛ3 - гарантирует работоспособность в суровых условиях холодных цехов и открытых площадок с сезонными перепадами температур.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита.
• Степень защиты IP00 требует обязательной установки внутри герметичного щита - нельзя использовать на открытом воздухе или в сырых местах.
• Не поддерживает дистанционное управление - только ручное включение/выключение.
• Не совместим со стандартными DIN-рейками - нужна специальная монтажная плата.
• Частота коммутации ограничена - не более 6 включений/отключений в сутки; для частых операций требуется другой тип аппарата.

Примеры использования

• Защита главного ввода в промышленном цехе с мощностью 150–200 кВт.
• Коммутационный аппарат в распределительном пункте станции глубокого всасывания.
• Основной выключатель в системе кондиционирования крупного складского комплекса.
• Щитовая защита для группы асинхронных двигателей на конвейере.

Практические советы

• При проектировании учтите, что выключатель ВА08-0405Н-341150-00 УХЛ3 250А, 660В занимает значительное место - проверьте габариты в чертеже щита.
• Используйте только медные кабели сечением не менее 70 мм2 для входа и выхода - меньшее сечение вызовет нагрев и отказ.
• Проверяйте затяжку контактных зажимов после первого включения - при первом протекании тока возможна осадка.
• Для сервисного обслуживания всегда используйте выдвижной механизм - не отключайте питание полностью, чтобы сохранить целостность проводки.
• Не устанавливайте рядом с источниками тепла выше 40 C - даже при УХЛ3 перегрев снизит срок службы расцепителя.
