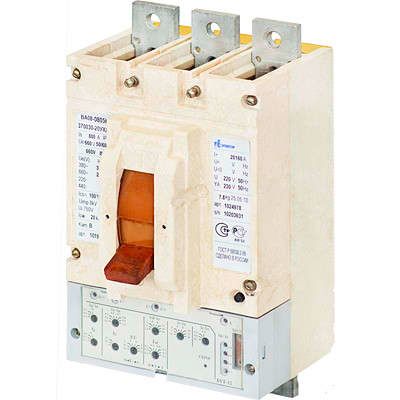

Автоматический выключатель ВА08-0405С-356910-20УХЛ3 400А, 660В, короткие вывода - устройство для защиты электрических цепей от перегрузок и коротких замыканий, предназначенное для стационарной установки на монтажную плату. Бренд Контактор Ульяновск выпускает эту модель в серии ВА08, где она сочетает высокую отключающую способность и компактную форму для плотной укладки в щитах.

Назначение и область применения

Выключатель ВА08-0405С-356910-20УХЛ3 400А, 660В, короткие вывода используется для редкого (не более 6 раз в сутки) включения и отключения электрических цепей с напряжением до 660 В переменного тока частотой 50–60 Гц. Он защищает оборудование от перегрузок и аварийных токов короткого замыкания. Подходит для установки в силовых щитах промышленных объектов: на заводах, в насосных станциях, на конвейерах, в системах управления технологическим оборудованием.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выключатель может коммутировать без перегрева;
• Напряжение: 660 В - предельное рабочее напряжение сети переменного тока;
• Отключающая способность: 25 кА - максимальный ток короткого замыкания, который выключатель способен безопасно прервать;
• Род тока: переменный (AC) - работает только в сетях с синусоидальным током 50/60 Гц;
• Количество полюсов: 3 - защищает три фазы одновременно;
• Тип расцепителя: электронный - обеспечивает точную и регулируемую защиту по току и времени; отличается от теплового тем, что позволяет задавать пороги срабатывания;
• Конструктивное исполнение: стационарное - не имеет выдвижного механизма, монтируется жестко;
• Вид привода: ручной - управление осуществляется только через рычаг на лицевой панели;
• Способ монтажа: монтажная плата - крепится болтами прямо к печатной плате или шасси, без DIN-рейки;
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата, с повышенной влажностью, но без прямого воздействия осадков;
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги - требует установки внутри закрытого щита;
• Схема: 356910 - внутренняя схема соединения полюсов и расцепителей, соответствует типовой конфигурации модели;
• Количество контактов: 0 - не имеет встроенных вспомогательных контактов, для сигнализации требуется внешнее решение.

Совместимость и монтаж

Выключатель ВА08-0405С-356910-20УХЛ3 400А, 660В, короткие вывода монтируется исключительно на монтажную плату. Для установки необходимо просверлить отверстия под крепёжные болты, совпадающие с посадочным контуром устройства. Короткие выводы позволяют уменьшить габариты сборки, но требуют аккуратного подвода кабелей - не допускаются большие радиусы изгиба. Нельзя использовать с DIN-рейкой. Рабочее положение - вертикальное, выводами 1, 3, 5 вверх. Разрешено отклонение +-5° от вертикали и поворот на 90° влево или вправо в одной плоскости. Не рекомендуется монтировать в горизонтальной или перевёрнутой ориентации.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для автоматических выключателей в литом корпусе. Электронный расцепитель обеспечивает селективность и снижает риск ложных срабатываний. Выключатель ВА08-0405С-356910-20УХЛ3 400А, 660В, короткие вывода не предназначен для работы во взрывоопасных зонах, в помещениях с агрессивными химикатами или высокой запылённостью. Открытые токоведущие части недоступны при установленном корпусе - соблюдение IP20 гарантирует базовую безопасность при правильной установке в закрытый щит.

Преимущества

• Высокая отключающая способность (25 кА) - надёжно защищает мощные системы даже при серьёзных авариях;
• Электронный расцепитель - позволяет точно настраивать время и ток срабатывания, лучше адаптируется под нагрузку, чем механический аналог;
• Короткие выводы - экономят место в щите, удобны для компактных решений;
• Климатическое исполнение УХЛ3 - устойчив к перепадам температур и влажности, подходит для неотапливаемых помещений;
• Совместимость с сериями ВА08 - легко заменяется другими моделями этой же линейки при необходимости модернизации.

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50/60 Гц;
• Запрещена установка вне закрытого щита - степень защиты IP20 не защищает от пыли и влаги;
• Не поддерживает удалённое управление или сигнализацию - нет вспомогательных контактов, нужен внешний модуль;
• Частота включения не более 6 раз в сутки - не предназначен для частого коммутирования (например, для двигателей с пуском каждые минуты);
• Требуется жёсткая фиксация на плате - нельзя использовать в вибрационных или подвижных конструкциях без дополнительной амортизации.

Примеры использования

• Защита главного входа в промышленный станок с питанием 400 А и 660 В;
• Распределительный щит на производственной линии с трёхфазным питанием;
• Щитовая в цеху с контролируемой температурой и влажностью, где важна компактность;
• Система управления насосной группой в водопроводной станции - при условии герметизации щита.

Практические советы

• При монтаже проверьте соответствие диаметра отверстий под болты и шаг крепления - он определяется конструкцией корпуса ВА08-0405С-356910-20УХЛ3 400А, 660В, короткие вывода;
• Подключение кабелей выполняйте с усилием, указанным в руководстве - переусилие может повредить контактные группы;
• Для контроля состояния используйте внешние индикаторы или реле - сам выключатель не даёт сигналов о сработавшей защите;
• Проверяйте температуру окружающей среды перед установкой - при длительной работе рядом с нагревающимся оборудованием возможен перегрев;
• При замене старого автомата - сверьте схему 356910 и количество полюсов - другие модели серии ВА08 могут иметь другую конфигурацию выводов.
