Выключатель автоматический ВА51-39-250А-344730-3000-660В-НР220AC-20УХЛ3-Контактор | 1002958 Контактор (Legrand)

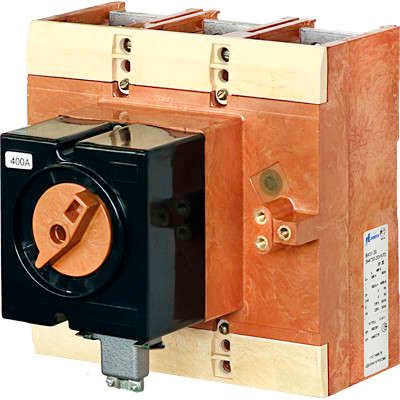

Автоматический выключатель ВА51-39-344730-20 УХЛ3 660 В от КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок, коротких замыканий и просадок напряжения, а также для редких оперативных коммутаций. Этот трёхполюсный аппарат с номинальным током 250 А и отключающей способностью 20 кА применяется в силовых щитах промышленных объектов с переменным током до 660 В.

Назначение и область применения

Автоматический выключатель ВА51-39-344730-20 УХЛ3 660 В защищает электрические сети от аварийных ситуаций: перегрева из-за длительной перегрузки, пробоя между фазами при коротком замыкании и внезапного падения напряжения. Он допускает до шести включений/выключений в сутки - поэтому не подходит для частой коммутации, например, на двигателях с часто меняющимися нагрузками. Применяется в распределительных устройствах заводов, энергообъектов, насосных станций и других промышленных установках с высокими токами.

Технические характеристики

• Количество полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно;
• Номинальный ток: 250 А - максимальный рабочий ток, который устройство может проводить постоянно без повреждений;
• Отключающая способность: 20 кА - наибольший ток короткого замыкания, который выключатель сможет безопасно прервать;
• Напряжение: до 660 В переменного тока (AC); совместим с сетями 50 и 60 Гц; не предназначен для постоянного тока выше 440 В;
• Тип расцепителей: электромагнитный (быстрое отключение при КЗ) + тепловой (реагирует на долгую перегрузку);
• Уставка магнитного расцепителя: 12 In - сработает при токе в 12 раз выше номинала (т. е. при 3000 А);
• Дополнительный расцепитель: независимый - позволяет удалённо отключить выключатель по сигналу внешнего управления (например, от системы безопасности);
• Исполнение: стационарное - устанавливается жестко на монтажную плату, не имеет возможности демонтажа без инструментов;
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для холодных регионов России;
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен - требует установки внутри закрытого щита;
• Электропривод: 220 В AC - используется для дистанционного управления через внешний механизм (не является частью основного механизма отключения);
• Количество НО контактов: 0 - нет свободных нормально открытых контактных групп для сигнализации состояния;
• Схема: 344730 - внутренняя компоновка и соединения соответствуют этой спецификации производителя.

Совместимость и монтаж

Выключатель ВА51-39-344730-20 УХЛ3 660 В устанавливается исключительно на монтажную плиту (панель) с помощью болтовых зажимов. Для правильного монтажа необходимо соблюдать шаг крепления, указанный в документации производителя. Подключение входящих и выходящих проводов выполняется сверху и снизу соответственно - важно использовать медные многожильные или одножильные провода сечением, соответствующим значению 250 А (обычно 70–95 мм2). Отсутствие НО контактов означает, что нельзя получить сигнал “включен” / “отключен” без установки внешних модулей. Электропривод 220 В требует отдельного питания и согласования с системой управления.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и МЭК 60947-2 для оборудования низковольтного распределения. Его конструкция гарантирует надёжное гашение дуги при отключении больших токов благодаря литому корпусу. Серия ВА51-39 прошла сертификацию на соответствие требованиям безопасности для промышленного использования в РФ и странах ЕАЭС.

Преимущества

• Высокая отключающая способность (20 кА) делает её подходящей для мощных промышленных сетей с большими потенциальными токами КЗ;
• Комбинированный расцепитель (электромагнитный + тепловой) обеспечивает точную защиту как от импульсных, так и от продолжительных перегрузок;
• Климатическое исполнение УХЛ3 позволяет применять устройство в суровых условиях - на открытых площадках, в неотапливаемых помещениях, в регионах с зимними минусами;
• Наличие независимого расцепителя даёт возможность интеграции в системы автоматизации и противоаварийной защиты;
• Литой корпус увеличивает механическую прочность и срок службы по сравнению с пластиковыми аналогами.

Ограничения применения

• Не для частых включений - более 6 раз в день - риск быстрого износа контактов;
• IP20 не допускает использование вне закрытых щитов - опасность поражения током и попадания пыли/влаги;
• Отсутствие НО контактов - невозможно реализовать функцию контроля положения без доработки схемы;
• Поддерживается только переменный ток до 660 В - не годится для DC-сетей выше 440 В;
• Требуется профессиональный монтаж: неверное затягивание клемм или некорректное сечение проводов может вызвать нагрев и отказ.

Примеры использования

• Защита главного ввода на промышленном предприятии с питанием 380/660 В;
• Отключение крупного электродвигателя (более 100 кВт) в составе пускателя;
• Щитовая защита конвейерной линии на заводе по переработке металла;
• Централизованное управление отключением группы оборудования при срабатывании пожарной сигнализации (через независимый расцепитель).

Практические советы

• Выбирая этот выключатель, проверьте, чтобы сечение кабелей было достаточным - для 250 А используйте провода не менее 70 мм2 меди;
• Если нужна сигнализация состояния (“вкл./откл.”), установите дополнительно модуль с контактами - он совместим с серией ВА51-39;
• При использовании электропривода 220 В убедитесь, что источник питания стабилен - скачки напряжения могут нарушить работу дистанционного отключения;
• Не устанавливайте рядом с источниками тепла - даже при UHL3 перегрев снизит срок службы расцепителей;
• Обязательно проведите первичную проверку момента затяжки клемм после первого включения - рекомендовано через 24 часа работы.
