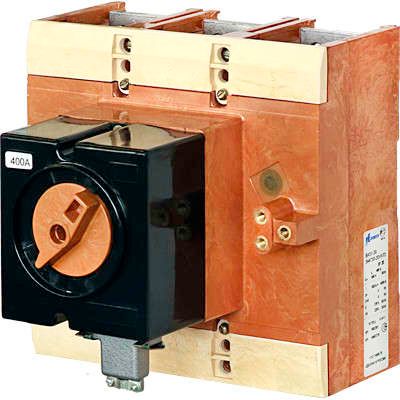

Выключатель автоматический ВА51-39-400А-344730-4000-660В-НР220AC-20УХЛ3-Контактор | 1002393 Контактор (Legrand)

Автоматический выключатель ВА51-39-344730-20 УХЛ3 от КОНТАКТОРА (Legrand) предназначен для защиты электрических цепей от перегрузок, коротких замыканий и проседаний напряжения, а также для редких оперативных включений и отключений. Он работает в сетях переменного тока до 660 В и применяется в промышленных установках с высокими требованиями к надежности.

Назначение и область применения

Выключатель ВА51-39-344730-20 УХЛ3 защищает силовые цепи на объектах с большими нагрузками - например, на производствах, в энергообъектах, узлах управления крупной техникой. Подходит для защиты двигателей, трансформаторов, распределительных щитов. Может использоваться там, где требуется коммутация до шести раз в день. Нельзя применять для частого включения/выключения - он не предназначен для систем с высокой цикличностью работы.

Технические характеристики

• Количество полюсов: 3 - обеспечивает одновременное отключение всех фаз при аварии.
• Номинальный ток: 400 А - максимальный рабочий ток, который выдерживается длительно без срабатывания.
• Номинальная отключающая способность: 35 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Напряжение: до 660 В переменного тока (50–60 Гц); не предназначен для постоянного тока выше 440 В.
• Тип расцепителей: электромагнитный (для быстрого отключения при КЗ) и тепловой (защита от перегрузок).
• Уставка магнитного расцепителя: 10 In - сработает при токе, равном десятикратному номинальному (т.е. при 4000 А).
• Дополнительный расцепитель: независимый - позволяет удалённо отключить устройство по сигналу (например, от системы безопасности).
• Индикация: есть указатель расцепления - наглядно показывает причину отключения (перегрузка или КЗ).
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм; не защищен от воды и пыли.
• Климатическое исполнение: УХЛ3 - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости, типичных для средней полосы России.
• Способ монтажа: на монтажную плату - требует жесткой фиксации на металлическом основании через болты.
• Напряжение питания дополнительного расцепителя: 220 В - используется для внешнего управления, питается от сети 220 В AC.

Совместимость и монтаж

Выключатель ВА51-39-344730-20 УХЛ3 устанавливается исключительно на монтажную плиту - не имеет DIN-рейки. Для правильного монтажа необходимо использовать подходящую опорную поверхность из стали или алюминия с точными отверстиями под крепёж. Монтаж выполняют только после отключения питания. Все провода должны иметь достаточное сечение для тока 400 А - рекомендуются медные кабели сечением не менее 120–150 мм2. Обязательна проверка затяжки контактных зажимов моментом, соответствующим документации завода-изготовителя.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2. Конструкция выполнена в литом корпусе - повышает механическую прочность и предотвращает попадание внутрь сторонних частиц. Отключение происходит без образования открытой дуги благодаря гашению внутри герметичной камеры. Применение устройства вне допущенных условий (температура, влажность, напряжение) нарушает гарантию и создаёт риск возгорания.

Преимущества

• Высокая отключающая способность (35 кА) делает его надёжным даже в местах с большой мощностью КЗ.
• Наличие двух видов расцепителей даёт комплексную защиту - и от долгих перегрузок, и от внезапных скачков тока.
• Указатель расцепления ускоряет диагностику отказа - не нужно вскрытия или тестирования.
• Независимый расцепитель позволяет интегрировать выключатель в системы автоматизации и сигнализации.
• Климатическое исполнение УХЛ3 обеспечивает работоспособность в суровых условиях без дополнительного обогрева или кондиционирования.

Ограничения применения

• Не для частого включения/отключения - свыше 6 раз в сутки - это снизит срок службы механизма.
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать в сырых помещениях, на улице или в цехах с технологической пылью без кожуха.
• Подходит только для переменного тока до 660 В - не используйте в DC-сетях выше 440 В.
• Требуется специальная монтажная плита - невозможно установить на стандартную DIN-рейку.
• Напряжение питания дополнительного расцепителя - строго 220 В AC; использование другого напряжения вызовет выход из строя.

Примеры использования

• Защита главного входа в промышленный распределительный щит 660 В.
• Отключение двигателя насосной станции при перегрузке или аварии.
• Компонент в системе управления конвейера с возможностью дистанционного отключения по тревожному сигналу.
• Цепь питания печи или термической установки с контролируемым отключением при падении напряжения.

Практические советы

• Выбирая этот выключатель, обязательно проверьте соответствие сечения кабелей и номинала тока - недооценка сечения приведёт к перегреву.
• При монтаже соблюдайте порядок подключения: сначала все соединения, потом включение питания. После первого включения сделайте контрольный осмотр на нагрев контактов.
• Для удобства обслуживания предусмотрите свободный доступ к кнопкам и индикатору - не закрывайте выключатель плотной крышкой.
• Если нужна защита от пыли и влаги - поместите весь аппарат в корпус с классом защиты IP54 или выше.
• При замене старого автомата - совпадают ли размеры и расположение крепёжных отверстий? Выключатель ВА51-39-344730-20 УХЛ3 имеет уникальную геометрию - не взаимозаменяем с другими моделями без проверки.
