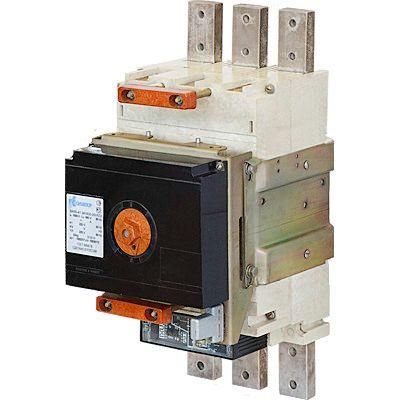

Выключатель автоматический 3п 1000А ВА52-41 321130-00 УХЛ3 690В Контактор 1027009 Legrand
Товарные предложения:
| Выключатель автоматический ВА52-41 321130-00УХЛ3 1000А, 690В - 1027009 | 19.12.2024 | Под заказ | 106 726,92 ₽ | шт. | от 30 дней |
Характеристики
Сертификаты
Характеристики c описанием
Род тока:
Переменный (AC)
Род тока указывает на тип электрического тока, для которого предназначен автоматический выключатель. Это свойство определяет, как выключатель будет работать в различных электрических системах и какие типы нагрузок он сможет защищать. Выбор правильного рода тока является критически важным для обеспечения безопасности и надежности электрической системы.
Переменный ток (AC) — это тип электрического тока, который периодически меняет направление. Автоматические выключатели для переменного тока предназначены для защиты электрических цепей в системах с переменным током, таких как бытовые и промышленные сети. Они обеспечивают эффективную защиту от перегрузок и коротких замыканий в цепях с переменным током. Рекомендуется использовать выключатели с этим родом тока в стандартных электрических сетях, где напряжение и частота соответствуют национальным и международным стандартам.
Постоянный ток (DC) — это тип электрического тока, который течет в одном направлении. Автоматические выключатели для постоянного тока предназначены для защиты цепей в системах с постоянным током, таких как аккумуляторные системы, солнечные панели и другие источники постоянного тока. Эти выключатели должны выдерживать постоянное напряжение и ток, что требует особой конструкции. Выбор выключателя для постоянного тока важен для обеспечения безопасности и надежности в системах с постоянным током.
Переменный/Постоянный ток (AC/DC) — это универсальные автоматические выключатели, которые могут работать как в цепях с переменным, так и с постоянным током. Эти выключатели обеспечивают гибкость и универсальность, позволяя использовать их в различных типах электрических систем. Они особенно полезны в системах, где может потребоваться переключение между переменным и постоянным током, или в гибридных системах. Рекомендуется выбирать такие выключатели для универсальных приложений и гибридных систем, чтобы обеспечить максимальную совместимость и безопасность.
Исполнение:
Стационарное
Свойство "Исполнение" в рубрике "Автоматические выключатели стационарные" указывает на конструктивные особенности устройства, которые определяют способ его установки и эксплуатации. Правильный выбор исполнения автоматического выключателя обеспечивает надежность его работы и удобство обслуживания.
Стационарное исполнение автоматического выключателя подразумевает его фиксированное крепление в распределительном щите или на монтажной панели. Такие устройства не предполагают частого перемещения и обеспечивают стабильную работу в условиях постоянного подключения. Рекомендуется для систем, где не требуется частая замена или перемещение выключателя.
Выкатное исполнение позволяет легко извлекать автоматический выключатель из его монтажного места для обслуживания, ремонта или замены. Это удобно для систем, где требуется регулярное техническое обслуживание или частая замена компонентов. Выбор выкатного исполнения повышает удобство эксплуатации и сокращает время простоя оборудования.
Выдвижное исполнение автоматического выключателя схоже с выкатным, но отличается конструктивными особенностями механизма выдвижения. Такие устройства также легко извлекаются для обслуживания, но могут иметь отличия в системе фиксации и подключения. Подходит для систем с ограниченным пространством и высокой плотностью монтажа.
Втычное исполнение автоматического выключателя предполагает его установку путем втыкания в специальный разъем или гнездо. Это обеспечивает быструю замену устройства без необходимости сложных монтажных работ. Рекомендуется для систем, где важна высокая скорость замены и минимизация времени простоя.
Линейное исполнение автоматического выключателя указывает на его конструкцию, предназначенную для установки в линейные распределительные устройства. Такие выключатели обеспечивают последовательное подключение и распределение электрических цепей. Выбор линейного исполнения подходит для длинных распределительных щитов и систем с последовательным подключением.
Открытое исполнение автоматического выключателя предполагает его установку без защитного кожуха или корпуса. Это позволяет легко наблюдать за состоянием устройства и проводить быструю диагностику. Однако такие выключатели требуют установки в закрытых распределительных щитах или шкафах для обеспечения безопасности эксплуатации.
Напряжение:
660 В
Напряжение — это электрический потенциал, при котором автоматический выключатель может безопасно и эффективно работать. Оно определяет максимальное значение, которое устройство может выдержать без повреждений и сбоев в работе. Правильный выбор напряжения обеспечивает надежную защиту электрических цепей и предотвращает аварийные ситуации.
690 В — это напряжение, обычно используемое в промышленных установках с высокими требованиями к безопасности и надежности. Автоматические выключатели, рассчитанные на это напряжение, способны выдерживать значительные нагрузки и обеспечивают защиту в условиях повышенной мощности. Рекомендуется для использования в крупных производственных предприятиях и энергетических системах.
380 В — стандартное напряжение для большинства промышленных и коммерческих объектов. Автоматические выключатели с этим значением напряжения обеспечивают надежную защиту оборудования и электросетей в условиях средней мощности. Оптимально подходит для широкого спектра применений, включая заводы, офисные здания и торговые центры.
660 В — напряжение, применяемое в специфических промышленных условиях, где требуется высокая надежность и устойчивость к перегрузкам. Эти выключатели используются в тяжелой промышленности и на объектах с высокими требованиями к электрической безопасности. Рекомендуется для использования на предприятиях металлургии, горнодобывающей промышленности и других тяжелых производств.
220 В — стандартное бытовое напряжение, применяемое в жилых и малых коммерческих объектах. Автоматические выключатели на 220 В обеспечивают защиту бытовых электросетей и оборудования от перегрузок и коротких замыканий. Подходят для использования в домах, квартирах и небольших офисах.
440 В — напряжение, используемое в некоторых промышленных и коммерческих установках, где требуется повышенная мощность и надежность. Эти автоматические выключатели обеспечивают защиту в условиях средней и высокой нагрузки. Рекомендуется для использования в производственных цехах, складских помещениях и крупных коммерческих объектах.
1140 В — высокое напряжение, применяемое в специализированных промышленных установках, требующих высокой мощности и надежности. Автоматические выключатели для такого напряжения используются на объектах с экстремальными условиями эксплуатации, таких как шахты и крупные энергетические станции. Рекомендуется для использования в тяжелых и энергетических промышленных условиях.
1000 В — напряжение, применяемое в высокомощных промышленных системах, требующих надежной защиты и устойчивости к перегрузкам. Эти автоматические выключатели используются в крупных производственных и энергетических предприятиях, где важна высокая надежность и безопасность. Рекомендуется для использования в тяжелой промышленности и энергетике.
110 В — напряжение, применяемое в некоторых специализированных системах и оборудовании, особенно в странах с соответствующим стандартом электроснабжения. Автоматические выключатели на 110 В обеспечивают защиту в условиях низкого напряжения. Подходят для использования в специфических промышленных и коммерческих приложениях.
500 В — напряжение, используемое в промышленных и коммерческих системах с высокой мощностью. Эти автоматические выключатели обеспечивают надежную защиту в условиях значительных нагрузок. Рекомендуется для использования в производственных и энергетических установках средней мощности.
600 В — напряжение, применяемое в промышленных и коммерческих системах, требующих высокой надежности и устойчивости к перегрузкам. Автоматические выключатели на 600 В используются в условиях средней и высокой нагрузки, обеспечивая надежную защиту оборудования и электросетей. Рекомендуется для использования в производственных и энергетических предприятиях.
Вид привода:
Электромагнитный
Вид привода автоматического выключателя определяет способ управления его включением и отключением. Это важный параметр, который влияет на удобство эксплуатации, быстродействие и возможность автоматизации работы устройства. Правильный выбор вида привода обеспечивает надежную и безопасную работу электрической системы.
Ручной привод предполагает управление автоматическим выключателем вручную, с помощью рычага или кнопки. Это наиболее простой и надежный способ, но требует присутствия оператора для выполнения операций. Рекомендуется для небольших систем или в случаях, когда автоматизация не требуется.
Электрический привод позволяет управлять выключателем с помощью электрических сигналов. Это обеспечивает возможность дистанционного управления и интеграции в автоматизированные системы. Такой привод подходит для больших и сложных систем, где требуется быстрое и точное управление.
Электромагнитный привод использует электромагнит для включения и отключения выключателя. Это обеспечивает высокую скорость срабатывания и надежность, что особенно важно в системах, где требуется мгновенное реагирование на изменения в сети.
Моторный привод использует электромотор для управления выключателем. Это позволяет автоматизировать процесс включения и отключения, а также интегрировать устройство в системы удаленного управления. Рекомендуется для использования в крупных промышленных установках.
Ручной дистанционный привод сочетает в себе возможности ручного управления и дистанционного контроля. Это обеспечивает гибкость в эксплуатации, позволяя оператору управлять выключателем как непосредственно, так и удаленно.
Ручной, моторный привод предоставляет возможность как ручного, так и автоматического управления с помощью мотора. Это универсальное решение для систем, где требуется как автоматизация, так и возможность ручного вмешательства.
Двигательный привод аналогичен моторному и используется для автоматического управления выключателем с помощью двигателя. Обеспечивает высокую степень автоматизации и подходит для сложных и больших систем.
Нет привода означает, что автоматический выключатель не оснащен дополнительным приводом для управления. Это может быть актуально для самых простых систем, где управление осуществляется непосредственно на месте установки устройства.
Механический привод использует механические компоненты для управления выключателем. Это может быть полезно в условиях, где электрические или электронные системы управления недоступны или ненадежны, например, в экстремальных условиях эксплуатации.
Тип изделия:
Выключатель автоматический в литом корпусе
Тип изделия для автоматических выключателей стационарных определяет конструктивные и функциональные особенности устройства. Основные типы включают однофазные, трехфазные, модульные и промышленные выключатели. Выбор типа изделия влияет на совместимость с электрической сетью, нагрузочную способность и условия эксплуатации. При выборе типа изделия следует учитывать параметры сети, уровень защиты, необходимую функциональность и стандарты безопасности. Замена изделия на другой тип может потребовать изменения схемы подключения и дополнительных настроек, поэтому рекомендуется соблюдать требования производителя и консультироваться с квалифицированным специалистом.
Способ монтажа:
Монтажная плата
Способ монтажа автоматических выключателей стационарных определяет метод установки устройства в электрическую систему. Правильный выбор способа монтажа обеспечивает надежность и безопасность эксплуатации, а также упрощает обслуживание и замену оборудования.
Монтаж на монтажную плату предполагает крепление автоматического выключателя на специальную панель, что обеспечивает устойчивость и удобство обслуживания. Рекомендуется для систем, где требуется высокая надежность и легкий доступ к устройству.
Комбинированный способ монтажа на DIN-рейку или монтажную плату позволяет гибко выбирать метод установки в зависимости от условий эксплуатации. Подходит для различных типов электрических щитов и шкафов.
Монтаж на монтажные элементы включает использование специальных крепежных компонентов, что обеспечивает надежную фиксацию устройства в различных типах конструкций. Рекомендуется для нестандартных и сложных условий установки.
Стационарный монтаж подразумевает фиксированное крепление автоматического выключателя в определенном месте без возможности его перемещения. Обеспечивает максимальную стабильность и надежность.
Монтаж на DIN-рейку предполагает крепление автоматического выключателя на стандартную металлическую рейку, что упрощает установку и замену устройства. Широко используется в распределительных щитах и шкафах.
Встраиваемый монтаж подразумевает установку автоматического выключателя внутрь панели или корпуса, что обеспечивает компактность и защиту устройства. Рекомендуется для систем с ограниченным пространством.
Монтаж на винты предполагает крепление автоматического выключателя с помощью винтов, что обеспечивает прочное и надежное соединение. Подходит для условий, требующих повышенной устойчивости к вибрациям и механическим нагрузкам.
Монтаж на аппарат включает крепление автоматического выключателя непосредственно на другое устройство или оборудование, что обеспечивает компактность и удобство эксплуатации. Рекомендуется для интегрированных систем.
Вертикальный монтаж подразумевает установку автоматического выключателя в вертикальном положении, что может быть необходимо для обеспечения правильного функционирования и удобства доступа. Подходит для специфических требований системы.
Монтаж в стойку 19' или в шкаф предполагает установку автоматического выключателя в стандартные серверные стойки или электрические шкафы, что обеспечивает удобство организации оборудования и легкий доступ для обслуживания.
Степень защиты:
IP00
Степень защиты автоматических выключателей стационарных определяется стандартом IEC 60529 и указывает на уровень защиты от проникновения твердых предметов и воды. Она обозначается двумя цифрами: первая цифра указывает на защиту от твердых предметов, вторая — от воды. Выбор степени защиты зависит от условий эксплуатации и окружающей среды, в которой будет работать устройство.
IP20: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, но не защищает от воды. Рекомендуется для использования в сухих, чистых помещениях, где нет риска попадания влаги.
IP40: Обеспечивает защиту от проникновения твердых предметов размером более 1 мм, но не защищает от воды. Подходит для использования в помещениях с минимальным риском попадания мелких частиц.
IP00: Не обеспечивает никакой защиты от проникновения твердых предметов и воды. Используется в условиях, где отсутствуют внешние воздействия, например, внутри закрытых шкафов.
IP30: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм, но не защищает от воды. Подходит для использования в обычных промышленных условиях.
IP2X: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм, без защиты от воды. Рекомендуется для использования в местах, где контакт с влагой исключен.
IP54: Обеспечивает защиту от проникновения пыли в количестве, которое может нарушить работу устройства, и защиту от брызг воды с любого направления. Подходит для использования в условиях повышенной влажности и запыленности.
IP31: Обеспечивает защиту от проникновения твердых предметов размером более 2,5 мм и защиту от капель воды, падающих вертикально. Рекомендуется для использования в помещениях с возможностью случайного попадания воды.
IP21: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих вертикально. Подходит для использования в сухих помещениях с минимальным риском попадания влаги.
IP30/IP40: Комбинированная степень защиты, обеспечивающая защиту от проникновения твердых предметов размером более 2,5 мм (IP30) и более 1 мм (IP40), без защиты от воды. Рекомендуется для использования в условиях, где требуется разная степень защиты от твердых предметов.
IP22: Обеспечивает защиту от проникновения твердых предметов размером более 12,5 мм и защиту от капель воды, падающих под углом до 15 градусов. Подходит для использования в помещениях с возможностью случайного попадания воды под углом.
Номинальный ток:
1000 А
Номинальный ток (А) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения в нормальных условиях работы. Он определяет допустимую нагрузку на электрическую цепь и влияет на выбор устройства для защиты от перегрузок и коротких замыканий. При выборе автоматического выключателя необходимо учитывать номинальный ток, соответствующий максимальной рабочей нагрузке цепи. Замена автоматического выключателя на устройство с неподходящим номинальным током может привести к недостаточной защите или ложным срабатываниям.
Тип расцепителя:
Электромагнитный
Тип расцепителя определяет механизм, используемый в автоматических выключателях для обнаружения и отключения цепи при перегрузке или коротком замыкании. Различные типы расцепителей обеспечивают разнообразные характеристики срабатывания, что позволяет оптимально подобрать выключатель для конкретных условий эксплуатации.
Электромагнитный и тепловой расцепители сочетают в себе две функции: электромагнитный расцепитель обеспечивает быстрое отключение при коротком замыкании, а тепловой расцепитель реагирует на длительные перегрузки. Это делает их универсальными для большинства применений, требующих защиты как от коротких замыканий, так и от перегрузок.
Электронный расцепитель использует цифровую электронику для мониторинга и управления током в цепи. Он обеспечивает высокую точность настройки и возможность программирования параметров срабатывания. Рекомендуется для сложных систем, где требуется точная и гибкая защита.
Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании, благодаря использованию электромагнитного поля. Идеален для систем, где важна быстрая реакция на короткие замыкания.
Электромагнитный расцепитель с гидравлическим замедлением срабатывания обеспечивает регулируемую задержку отключения, что позволяет избежать ложных срабатываний при кратковременных перегрузках. Подходит для систем с высокими пусковыми токами.
Комбинация электромагнитного и электронного расцепителей объединяет преимущества быстрого срабатывания на короткие замыкания и точной настройки параметров срабатывания. Рекомендуется для сложных и критичных систем, требующих высокой надежности и гибкости.
Автоматический выключатель без расцепителя используется в системах, где защита от перегрузок и коротких замыканий обеспечивается другими устройствами. Применяется в специфических условиях, где расцепление не требуется.
Тепловой расцепитель реагирует на длительные перегрузки, используя биметаллическую пластину, которая изгибается при нагреве. Подходит для систем, где важна защита от длительных перегрузок.
Термомагнитный расцепитель комбинирует функции теплового и электромагнитного расцепителей, обеспечивая защиту от длительных перегрузок и коротких замыканий. Универсальный выбор для большинства применений.
Тепловой и электромагнитный расцепители в одном устройстве обеспечивают двойную защиту: тепловой расцепитель реагирует на перегрузки, а электромагнитный - на короткие замыкания. Это улучшает общую надежность защиты.
Расцепитель минимального напряжения срабатывает при падении напряжения ниже заданного уровня, отключая цепь. Используется для защиты оборудования от работы в условиях низкого напряжения, что может быть критично для многих систем.
Степень защиты (IP):
IP20
Степень защиты (IP) указывает на уровень защиты автоматических выключателей стационарного типа от проникновения твердых частиц и влаги. Данный параметр важен для обеспечения надежной работы устройства в различных условиях эксплуатации и предотвращения повреждений, вызванных внешними факторами.
IP20 означает, что автоматический выключатель защищен от проникновения твердых частиц размером более 12,5 мм, но не имеет защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями.
IP30 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм, но также не защищает от влаги. Это значение подходит для использования в условиях, где возможен контакт с мелкими инструментами или проводами, но отсутствует риск воздействия влаги.
IP54 обеспечивает защиту от пыли в достаточном количестве для предотвращения нарушения работы устройства и защищает от брызг воды с любого направления. Это значение рекомендуется для использования в условиях, где возможно наличие пыли и случайного контакта с водой.
IP2X указывает на защиту от проникновения твердых частиц размером более 12,5 мм и отсутствие защиты от влаги. Такие устройства подходят для использования в сухих помещениях, где отсутствует риск контакта с мелкими частицами и жидкостями, но требуется минимальная защита от крупных предметов.
IP00 означает отсутствие защиты как от твердых частиц, так и от влаги. Эти устройства следует использовать только в условиях, где исключен любой контакт с пылью и жидкостями.
IP40 обеспечивает защиту от проникновения твердых частиц размером более 1 мм, но не защищает от влаги. Это значение подходит для использования в условиях, где возможно наличие мелких инструментов или проводов, но отсутствует риск воздействия влаги.
IP31 обеспечивает защиту от проникновения твердых частиц размером более 2,5 мм и защищает от капель воды, падающих вертикально. Это значение подходит для использования в условиях, где возможен минимальный контакт с мелкими инструментами и незначительное воздействие влаги.
Количество полюсов:
3
Количество полюсов в автоматических выключателях стационарных определяет число независимых электрических цепей, которые могут быть защищены и разомкнуты одновременно. Это свойство важно для соответствия требованиям конкретных электрических систем и схем, обеспечивая надежную защиту и управление. Выбор количества полюсов зависит от типа сети и требуемого уровня защиты.
Однополюсный автоматический выключатель предназначен для защиты одной фазы в однофазных электрических цепях. Он используется в системах, где требуется защита только одной линии, как правило, в бытовых или маломощных коммерческих установках. При замене важно учитывать номинальный ток и напряжение, чтобы обеспечить совместимость с существующей сетью.
Двухполюсный автоматический выключатель защищает две фазы или фазу и нейтраль в однофазных сетях. Он обеспечивает более высокий уровень защиты, позволяя разомкнуть обе линии одновременно. Это особенно важно для систем с повышенными требованиями к безопасности. При выборе двухполюсного выключателя необходимо учитывать параметры сети, такие как напряжение и ток.
Трехполюсный автоматический выключатель предназначен для защиты трехфазных электрических цепей. Он размыкает все три фазы одновременно, что критично для сбалансированной работы трехфазного оборудования и предотвращения асимметричных нагрузок. Рекомендуется для промышленных и крупных коммерческих установок, где используются трехфазные электроприборы и машины.
Четырехполюсный автоматический выключатель используется для защиты трехфазных сетей с нейтралью. Он обеспечивает размыкание всех трех фаз и нейтрали одновременно, что важно для систем с высоким уровнем безопасности и требующих точного контроля над всеми линиями. Подходит для сложных промышленных и коммерческих систем, где необходимо учитывать нейтральный провод для предотвращения перегрузок и коротких замыканий.
Конструкция прибора:
Встраив. устройство с втычным подключением
Конструкция прибора определяет способ установки и механическое исполнение автоматических выключателей стационарного типа, что влияет на их монтаж, эксплуатацию и обслуживание. Различные конструкции обеспечивают различные уровни удобства, безопасности и гибкости при эксплуатации и обслуживании устройств.
Встраиваемое устройство фиксированной установки (стационарный) представляет собой автоматический выключатель, который жестко закрепляется в электрическом щите или распределительном шкафу. Это обеспечивает надежное и устойчивое соединение, минимизируя вероятность случайного отключения или повреждения. Рекомендуется для применения в системах, где не требуется частая замена или обслуживание устройства.
Выдвижное/выкатное устройство позволяет легко извлекать автоматический выключатель из распределительного шкафа для обслуживания или замены без необходимости отключения всей системы. Это повышает удобство и скорость обслуживания, снижая время простоя оборудования. Рекомендуется для применения в системах, где требуется регулярное техническое обслуживание или замена компонентов.
Комплектное устройство в корпусе включает в себя автоматический выключатель, смонтированный в защитном корпусе. Это обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж, так как устройство поставляется в готовом к установке виде. Рекомендуется для применения в условиях, требующих повышенной защиты и быстрого монтажа.
Встраиваемое устройство с втычным подключением оснащено механизмом быстрого подключения, что упрощает и ускоряет процесс установки и замены. Это обеспечивает гибкость в эксплуатации и снижает время, необходимое для технического обслуживания. Рекомендуется для применения в системах, где важна оперативная замена или расширение оборудования.
Количество НЗ контактов:
0
Количество НЗ контактов указывает на число нормально замкнутых (НЗ) контактов в автоматическом выключателе, что влияет на его функциональные возможности и применение. Нормально замкнутые контакты размыкаются при срабатывании устройства, что может использоваться для управления другими компонентами системы или индикации состояния.
Автоматические выключатели без НЗ контактов не могут использоваться для управления внешними цепями или индикации состояния через НЗ контакты. Они подходят для простых приложений, где такие функции не требуются.
Автоматические выключатели с одним НЗ контактом могут использоваться для базового управления одной внешней цепью или индикации состояния. Подходят для простых систем, где требуется минимальное количество управляющих сигналов.
Автоматические выключатели с двумя НЗ контактами предоставляют возможность управления двумя внешними цепями или индикации состояния в двух различных точках. Это увеличивает гибкость применения устройства в более сложных системах.
Наличие трёх НЗ контактов позволяет автоматическому выключателю управлять несколькими внешними цепями и предоставлять более детальную индикацию состояния системы. Рекомендуется для использования в системах средней сложности.
Автоматические выключатели с четырьмя НЗ контактами обеспечивают ещё большую гибкость и возможности для управления и индикации. Подходят для сложных систем, где требуется управление несколькими внешними цепями.
Наличие шести НЗ контактов указывает на высокую функциональность автоматического выключателя, позволяя ему управлять и контролировать множество внешних цепей. Рекомендуется для сложных промышленных и коммерческих систем.
Автоматические выключатели с восемью НЗ контактами предоставляют максимальные возможности для управления и индикации, что делает их идеальными для самых сложных и требовательных систем. Они обеспечивают максимальную гибкость и контроль.
Количество НО контактов:
0
Количество НО (нормально открытых) контактов в автоматических выключателях стационарного типа определяет количество цепей, которые остаются разомкнутыми при нормальных условиях и замыкаются при срабатывании устройства. Это свойство важно для определения возможностей коммутации и управления различными цепями в электрических системах.
Отсутствие НО контактов означает, что автоматический выключатель не будет выполнять функцию замыкания цепи при срабатывании, что может быть предпочтительно в системах, где не требуется дополнительное управление цепями.
Наличие одного НО контакта позволяет управлять одной цепью, что достаточно для простых систем, где требуется минимальное управление.
Два НО контакта позволяют управлять двумя отдельными цепями, что увеличивает гибкость и возможности автоматического выключателя в более сложных системах.
Три НО контакта обеспечивают возможность управления тремя цепями, что полезно в системах средней сложности.
Четыре НО контакта позволяют управлять четырьмя цепями, что делает автоматический выключатель подходящим для сложных систем с множеством управляемых цепей.
Шесть НО контактов обеспечивают управление шестью цепями, что подходит для очень сложных систем с высокими требованиями к коммутации.
Восемь НО контактов предоставляют максимальные возможности управления, что необходимо для самых сложных и требовательных систем.
Тип элемента управления:
Прочее
Тип элемента управления определяет способ, которым пользователь взаимодействует с автоматическим выключателем для его включения или отключения. Правильный выбор типа элемента управления влияет на удобство эксплуатации, безопасность и надежность работы устройства.
Рычажковый элемент управления представляет собой перекидной рычаг, который переключается вручную для включения или отключения автоматического выключателя. Этот тип элемента управления обеспечивает простоту и надежность в эксплуатации, подходит для ситуаций, где требуется быстрое и четкое переключение. Рекомендуется для использования в бытовых и промышленных условиях, где важна интуитивная понятность управления.
Кнопка нажимная представляет собой механизм, при котором для управления автоматическим выключателем используется нажатие на кнопку. Этот тип элемента управления обеспечивает быстрое и удобное включение и отключение устройства. Рекомендуется для применения в системах, где требуется частое переключение, а также в условиях ограниченного пространства, где рычажковый механизм может быть неудобен.
Ручка-переключатель поворотная позволяет управлять автоматическим выключателем путем поворота ручки в соответствующее положение. Этот тип элемента управления обеспечивает более точное и надежное переключение, подходит для применения в промышленных и коммерческих условиях, где требуется высокая надежность и долговечность механизма.
Рукоятка поворотная удлинённая (широкий хват) предназначена для управления автоматическим выключателем путем поворота удлиненной рукоятки, обеспечивающей широкий хват. Этот тип элемента управления удобен для применения в условиях, где требуется повышенное усилие для переключения, а также в ситуациях, где необходимо обеспечить удобство для операторов с разной физической силой.
Рукоятка поворотная короткая (узкий хват) предназначена для управления автоматическим выключателем путем поворота короткой рукоятки, обеспечивающей узкий хват. Этот тип элемента управления подходит для применения в условиях ограниченного пространства, где важна компактность устройства, а также в ситуациях, где требуется частое переключение с минимальными физическими усилиями.
Климатическое исполнение:
УХЛ3
Климатическое исполнение автоматических выключателей стационарных определяет их способность функционировать в различных климатических условиях, таких как температура, влажность и воздействие окружающей среды. Это свойство важно для обеспечения надежной и безопасной работы устройства в заданных условиях эксплуатации.
УХЛ3: Автоматические выключатели с климатическим исполнением УХЛ3 предназначены для работы в умеренном и холодном климате. Они могут эксплуатироваться при температурах от -45°C до +40°C и относительной влажности до 80% при +15°C. Рекомендуются для использования в регионах с холодными зимами и умеренно влажным климатом.
У3: Устройства с этим климатическим исполнением предназначены для работы в умеренном климате. Диапазон рабочих температур составляет от -40°C до +40°C при относительной влажности до 80% при +15°C. Такие выключатели подходят для большинства регионов с умеренными климатическими условиями.
УХЛ4: Автоматические выключатели с исполнением УХЛ4 предназначены для работы в умеренном и холодном климате, но с менее жесткими требованиями по температуре и влажности по сравнению с УХЛ3. Диапазон рабочих температур от -10°C до +40°C при относительной влажности до 80% при +15°C.
У2: Эти устройства рассчитаны на эксплуатацию в умеренном климате с более высокими требованиями по влажности. Диапазон рабочих температур от -40°C до +40°C при относительной влажности до 98% при +25°C. Рекомендуются для использования в условиях повышенной влажности.
ОМ3: Автоматические выключатели с исполнением ОМ3 предназначены для работы в общеклиматических условиях с диапазоном температур от -25°C до +55°C и относительной влажностью до 100% при +25°C. Подходят для использования в различных климатических зонах с широким диапазоном температур и высокой влажностью.
ОМ2: Устройства с этим исполнением рассчитаны на работу в общеклиматических условиях с диапазоном температур от -40°C до +55°C и относительной влажностью до 98% при +25°C. Рекомендуются для использования в экстремальных климатических условиях с низкими температурами и высокой влажностью.
ОМ4: Автоматические выключатели с исполнением ОМ4 предназначены для работы в общеклиматических условиях с диапазоном температур от -10°C до +55°C и относительной влажностью до 100% при +25°C. Подходят для использования в условиях высокой влажности и умеренных температур.
ХЛ3: Устройства с климатическим исполнением ХЛ3 предназначены для работы в холодном климате. Диапазон рабочих температур составляет от -60°C до +40°C при относительной влажности до 80% при +15°C. Рекомендуются для использования в арктических и субарктических регионах.
Т3: Автоматические выключатели с исполнением Т3 предназначены для работы в тропическом климате. Диапазон рабочих температур от -10°C до +55°C при относительной влажности до 100% при +25°C. Подходят для использования в регионах с жарким и влажным климатом.
УХЛ3.1: Эти устройства предназначены для работы в умеренном и холодном климате с диапазоном температур от -45°C до +40°C и относительной влажностью до 98% при +25°C. Обеспечивают надежную работу в условиях высокой влажности и низких температур.
Конструктивное исполнение:
Комплектное устройство в корпусе
Конструктивное исполнение автоматического выключателя определяет его физическую конфигурацию и способ установки, что влияет на удобство монтажа, обслуживания и эксплуатации устройства. Различные типы конструктивного исполнения предназначены для различных условий эксплуатации и требований к надежности и безопасности.
Встроенное устройство стационарного исполнения представляет собой автоматический выключатель, который монтируется непосредственно в распределительный щит или панель и не предполагает частого демонтажа. Это решение обеспечивает высокую надежность и минимальные требования к техническому обслуживанию, подходящее для объектов с постоянной нагрузкой и стабильной эксплуатацией.
Комплектное устройство в корпусе включает в себя автоматический выключатель, заключенный в защитный корпус. Такое исполнение обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж. Рекомендуется для использования в условиях повышенной влажности или запыленности, а также в случаях, когда требуется быстрое и удобное подключение устройства.
Встроенное устройство выдвижного исполнения позволяет легко извлекать автоматический выключатель из распределительного щита или панели для обслуживания или замены без необходимости отключения всей системы. Это решение особенно полезно в критически важных системах, где минимизация времени простоя имеет первостепенное значение.
Встроенное устройство втычного исполнения характеризуется возможностью быстрого подключения и отключения автоматического выключателя от электрической сети без использования инструментов. Это обеспечивает удобство при частых заменах или техническом обслуживании и подходит для систем, где требуется гибкость и оперативность.
Встроенное устройство представляет собой автоматический выключатель, который интегрируется в распределительный щит или панель без дополнительных защитных корпусов или специальных механизмов для извлечения. Это стандартное решение, обеспечивающее простоту установки и эксплуатации, подходящее для большинства типовых применений.
Количество силовых полюсов:
3
Количество силовых полюсов указывает на число отдельных цепей, которые могут быть одновременно защищены и отключены автоматическим выключателем. Это свойство важно для правильного выбора устройства в зависимости от требований конкретной электрической системы.
Автоматический выключатель с одним полюсом (1P) защищает одну фазу и используется в однофазных системах. Он подходит для простых бытовых или небольших коммерческих нагрузок. Рекомендуется использовать в цепях, где требуется защита только одной линии.
Автоматический выключатель с двумя полюсами (2P) защищает две фазы или одну фазу и ноль. Он используется в однофазных системах с нейтралью и обеспечивает более надежную защиту по сравнению с однополюсным выключателем. Подходит для бытовых и коммерческих нагрузок средней мощности.
Автоматический выключатель с тремя полюсами (3P) предназначен для защиты трехфазных систем. Он отключает все три фазы одновременно, что важно для сбалансированной работы трехфазного оборудования. Рекомендуется для промышленных и крупных коммерческих объектов.
Автоматический выключатель с четырьмя полюсами (4P) защищает три фазы и нейтраль. Он обеспечивает полную защиту трехфазных систем с нейтралью, что особенно важно для систем с несимметричными нагрузками. Идеален для сложных промышленных систем.
Автоматический выключатель с обозначением "3+N" имеет три силовых полюса и один нейтральный полюс. Он используется в трехфазных системах, где требуется защита нейтрали наряду с фазами. Это обеспечивает дополнительную безопасность и стабильность системы.
Автоматический выключатель с обозначением "3P" аналогичен трехполюсному выключателю, защищающему три фазы. Он используется в трехфазных системах для одновременного отключения всех фаз, что важно для защиты оборудования.
Автоматический выключатель с обозначением "1+N" имеет один силовой полюс и один нейтральный полюс. Он используется в однофазных системах, где требуется защита нейтрали наряду с фазой. Это обеспечивает дополнительную безопасность.
Автоматический выключатель с 15 полюсами используется в специализированных или высокомощных промышленных системах, где требуется защита большого количества отдельных цепей. Применяется в сложных и масштабных электрических сетях.
Моторный привод встроенный:
Нет
Моторный привод встроенный - это механизм, интегрированный в автоматический выключатель, который обеспечивает дистанционное управление включением и выключением устройства. Наличие моторного привода позволяет автоматизировать процессы управления электроустановками, повышая удобство и безопасность эксплуатации.
Отсутствие встроенного моторного привода означает, что автоматический выключатель не может быть дистанционно управляем. Это подходит для установок, где дистанционное управление не требуется или где управление осуществляется вручную. Рекомендуется для использования в системах с низкими требованиями к автоматизации и удаленному контролю.
Наличие встроенного моторного привода позволяет автоматическому выключателю быть дистанционно управляемым. Это важно для систем, где требуется высокая степень автоматизации и возможность удаленного контроля, например, в промышленных установках или критически важных инфраструктурах. Рекомендуется для использования в системах с высокими требованиями к надежности и безопасности управления.
Моторный привод опционально:
Нет
Свойство "Моторный привод опционально" указывает на возможность оснащения автоматического выключателя стационарного типа моторным приводом. Моторный привод позволяет дистанционно управлять включением и отключением автоматического выключателя, что может быть критически важно для систем, требующих автоматизации и удаленного контроля. Наличие этого свойства помогает определить, подходит ли конкретный выключатель для интеграции в автоматизированные системы управления и мониторинга.
Значение "Нет" означает, что автоматический выключатель не может быть оснащен моторным приводом. Это ограничивает его использование в системах, где требуется дистанционное управление. Такой выключатель подойдет для простых систем, где управление осуществляется вручную и нет необходимости в автоматизации. Рекомендуется для использования в небольших объектах или в системах, где доступ к выключателю не представляет сложности.
Значение "Да" указывает на возможность оснащения автоматического выключателя моторным приводом. Это позволяет интегрировать выключатель в автоматизированные системы управления, обеспечивая удаленное включение и отключение. Рекомендуется для использования в крупных промышленных объектах, энергосистемах или других сложных инфраструктурах, где требуется высокий уровень автоматизации и удаленного контроля. При выборе такого выключателя важно учитывать совместимость с существующими системами управления и требования по установке моторного привода.
Номин. продолжительный ток Iu:
1000 А
Номинальный продолжительный ток (Iu) — это максимальный ток в амперах (А), который автоматический выключатель может проводить непрерывно в течение длительного времени без перегрева или повреждений. Это критический параметр для выбора автоматического выключателя, так как он должен соответствовать максимальному рабочему току в цепи, чтобы обеспечить надежную защиту оборудования и проводки. При выборе автоматического выключателя важно учитывать Iu, чтобы избежать ложных срабатываний или недостаточной защиты. Замена выключателя на устройство с неподходящим Iu может привести к перегреву и потенциальным аварийным ситуациям.
Подходит для монтажа на DIN-рейку:
Нет
Свойство 'Подходит для монтажа на DIN-рейку' указывает на возможность установки автоматического выключателя на стандартную DIN-рейку, что значительно упрощает процесс монтажа и обеспечивает совместимость с большинством распределительных щитов и шкафов. Это свойство важно для обеспечения удобства и надежности установки, а также для возможности быстрой замены и модернизации оборудования.
Значение 'Нет' означает, что данный автоматический выключатель не предназначен для установки на DIN-рейку. В этом случае монтаж устройства требует использования альтернативных методов крепления, что может усложнить процесс установки и обслуживания. Рекомендуется выбирать такие устройства только в случаях, когда использование DIN-рейки не предусмотрено конструкцией распределительного щита или шкафа.
Значение 'Да' означает, что данный автоматический выключатель предназначен для установки на стандартную DIN-рейку. Это упрощает процесс монтажа, делает его более быстрым и удобным, а также обеспечивает совместимость с большинством распределительных щитов и шкафов. Рекомендуется выбирать такие устройства для обеспечения легкости установки и возможности быстрой замены в случае необходимости.
Тип дополнительного расцепителя:
Нет
Свойство "Тип дополнительного расцепителя" указывает на наличие и тип дополнительных механизмов, которые могут отключить автоматический выключатель при определенных условиях. Эти механизмы обеспечивают дополнительную защиту и функциональность, повышая безопасность и надежность работы электрической системы.
Отсутствие дополнительного расцепителя означает, что автоматический выключатель выполняет только базовые функции защиты от перегрузки и короткого замыкания без дополнительных защитных механизмов. Это подходящий выбор для простых систем, где не требуется дополнительная защита.
Независимый расцепитель позволяет отключить автоматический выключатель дистанционно, независимо от состояния основной цепи. Это полезно для удаленного управления и аварийного отключения. Рекомендуется для систем, где требуется возможность дистанционного управления и аварийного отключения.
Расцепитель минимального напряжения отключает автоматический выключатель, если напряжение в цепи падает ниже определенного уровня. Это предотвращает повреждение оборудования при низком напряжении. Рекомендуется для систем, где стабильность напряжения критична для безопасности и работы оборудования.
Комбинация независимого расцепителя и расцепителя нулевого напряжения обеспечивает как возможность дистанционного отключения, так и защиту при полном исчезновении напряжения. Это обеспечивает максимальную гибкость и безопасность в управлении системой.
Расцепитель нулевого напряжения отключает автоматический выключатель при полном исчезновении напряжения в цепи. Это предотвращает автоматический повторный запуск оборудования при восстановлении питания, что может быть опасно. Рекомендуется для критических систем, где неконтролируемый запуск нежелателен.
Комбинация независимого расцепителя и расцепителя минимального напряжения обеспечивает как возможность дистанционного отключения, так и защиту при падении напряжения ниже критического уровня. Это подходит для систем, где требуется как удаленное управление, так и защита от низкого напряжения.
Расцепитель цепи управления отключает автоматический выключатель при нарушении цепи управления. Это обеспечивает дополнительный уровень защиты, предотвращая работу оборудования при неисправности в цепи управления. Рекомендуется для сложных систем с множеством управляющих цепей.
Максимальный расцепитель тока в нулевом проводе отключает автоматический выключатель при превышении допустимого тока в нулевом проводе. Это защищает от перегрузки и возможного повреждения проводки. Рекомендуется для систем, где контроль тока в нулевом проводе критичен для безопасности.
Схема автоматического выключателя:
321130
Схема автоматического выключателя представляет собой графическое изображение электрических компонентов и их взаимосвязей внутри устройства. Она включает в себя обозначения для контактов, катушек, дугогасительных камер, расцепителей и других элементов. Схема важна для понимания принципа работы выключателя, диагностики неисправностей и проведения технического обслуживания. При выборе автоматического выключателя рекомендуется учитывать соответствие схемы требованиям конкретного применения и совместимость с существующей электрической системой. Замена автоматического выключателя должна проводиться с учетом точного соответствия схемы, чтобы избежать неправильного подключения и возможных сбоев в работе системы.
Напряжение и род тока электропривода:
220В AC
Свойство 'Напряжение и род тока электропривода' указывает на номинальное напряжение и тип тока (переменный или постоянный), при котором электропривод автоматического выключателя работает оптимально. Это свойство важно для правильного выбора и замены устройства, чтобы обеспечить его надежную и безопасную работу в электрической сети.
220В AC указывает, что автоматический выключатель предназначен для работы в сети переменного тока с номинальным напряжением 220 вольт. Такое напряжение является стандартным для большинства бытовых и коммерческих электрических систем. При выборе устройства для таких систем необходимо убедиться в совместимости с этим напряжением.
220 может указывать как на переменный, так и на постоянный ток, поэтому важно уточнить род тока при выборе устройства. Номинальное напряжение 220 вольт широко применяется в различных электрических системах.
127 указывает на номинальное напряжение 127 вольт, которое чаще встречается в старых или специализированных электрических системах. При замене или выборе устройства важно убедиться в наличии совместимости с таким напряжением.
110 указывает на номинальное напряжение 110 вольт, часто используемое в некоторых странах и в специализированных промышленных установках. Убедитесь, что автоматический выключатель поддерживает это напряжение для корректной работы.
380В AC означает, что автоматический выключатель предназначен для работы в сети переменного тока с номинальным напряжением 380 вольт. Это напряжение обычно используется в промышленных и коммерческих установках. При выборе устройства для таких систем важно учитывать это значение.
230В AC указывает на работу в сети переменного тока с номинальным напряжением 230 вольт, что является стандартом в большинстве европейских стран. Убедитесь в совместимости устройства с этим напряжением при установке в соответствующих системах.
220В DC указывает на работу в сети постоянного тока с номинальным напряжением 220 вольт. Это значение важно для специализированных систем, использующих постоянный ток. При выборе устройства для таких систем необходимо учитывать этот параметр.
220-240В AC указывает на диапазон номинального напряжения переменного тока от 220 до 240 вольт. Это значение обеспечивает гибкость и совместимость с различными электрическими системами, работающими в этом диапазоне напряжений.
380-440В AC указывает на диапазон номинального напряжения переменного тока от 380 до 440 вольт. Это значение важно для промышленных и коммерческих установок, где требуется более высокое напряжение для работы оборудования.
240В AC указывает на работу в сети переменного тока с номинальным напряжением 240 вольт. Это значение может использоваться в различных электрических системах и важно для обеспечения правильной работы устройства.
Номинальная отключающая способность:
28.6 кА
Номинальная отключающая способность (кА) - это максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить без повреждения. Этот параметр критически важен для обеспечения безопасности электрической системы, так как он определяет способность выключателя справляться с аварийными ситуациями. При выборе автоматического выключателя следует учитывать номинальную отключающую способность в соответствии с возможными уровнями короткого замыкания в сети. Замена выключателя на устройство с меньшей отключающей способностью может привести к его повреждению или отказу при коротком замыкании.
Вид подключения главной электрич. цепи:
Подключение спереди
Вид подключения главной электрической цепи указывает на способ подключения проводников к автоматическому выключателю, что влияет на удобство монтажа, обслуживание и эксплуатацию устройства. Правильный выбор вида подключения может существенно повысить эффективность работы и безопасность электрической системы.
Подключение спереди подразумевает, что проводники подключаются к передней части автоматического выключателя. Это облегчает доступ для установки и обслуживания, особенно в условиях ограниченного пространства. Рекомендуется для использования в распределительных щитах, где важно иметь быстрый доступ к проводникам.
Подключение сзади означает, что проводники подключаются к задней части устройства. Это может быть предпочтительно в случаях, когда необходимо скрыть проводку или обеспечить дополнительную защиту от случайного контакта. Подходит для использования в установках, где эстетика и безопасность проводки имеют приоритет.
Соединение на отдельной части шасси предполагает, что проводники подключаются к специальной монтажной части, отдельно от самого корпуса автоматического выключателя. Это обеспечивает гибкость в монтаже и позволяет легко заменять или обслуживать выключатель без необходимости отключения всей системы. Рекомендуется для сложных и модульных электрических систем, где важна возможность быстрой замены компонентов.
Тип подключения силовой электрич. цепи:
Подключение на шину
Тип подключения силовой электрической цепи определяет способ соединения автоматического выключателя с питающей сетью. Выбор правильного типа подключения влияет на надежность и стабильность работы устройства, а также на удобство установки и обслуживания.
Винтовое соединение предполагает использование винтов для закрепления проводников в клеммах автоматического выключателя. Этот тип подключения обеспечивает надежный контакт и простоту установки, однако требует периодической проверки и подтяжки винтов для предотвращения ослабления контактов. Рекомендуется для использования в бытовых и коммерческих сетях с умеренной нагрузкой.
Болтовое соединение использует болты для крепления проводников, что обеспечивает высокую механическую прочность и надежность контакта. Этот тип подключения подходит для промышленных приложений и сетей с высокой нагрузкой, где требуется устойчивость к вибрациям и механическим воздействиям. Рекомендуется для установки в условиях, требующих высокой надежности и долговечности соединений.
Подключение на шину позволяет интегрировать автоматический выключатель непосредственно в сборную шину, что обеспечивает компактность и упрощает монтаж. Этот тип подключения часто используется в распределительных щитах и шкафах, где необходимо экономить пространство и обеспечить быструю замену компонентов. Подходит для применения в коммерческих и промышленных установках.
Соединение на отдельной части шасси предполагает монтаж автоматического выключателя на специальной монтажной пластине или шасси, что обеспечивает дополнительную механическую поддержку и защиту. Этот тип подключения используется в сложных электрических системах, где требуется высокая степень защиты и устойчивость к внешним воздействиям. Рекомендуется для установки в критически важных системах и в условиях повышенной вибрации и механических нагрузок.
Встроенная защита от замыканий на землю:
Да
Встроенная защита от замыканий на землю — это функция автоматического выключателя, предназначенная для обнаружения и отключения цепи при возникновении замыкания на землю. Эта защита предотвращает повреждение оборудования, снижает риск возгорания и обеспечивает безопасность пользователей, автоматически отключая питание при обнаружении утечки тока на землю.
Значение "Нет" означает, что автоматический выключатель не оснащен встроенной защитой от замыканий на землю. Это может быть приемлемо в системах, где риск замыканий на землю минимален или где установлены другие защитные устройства. Однако отсутствие данной функции увеличивает риск повреждения оборудования и потенциальных аварий, поэтому рекомендуется использовать такие выключатели только в специфических условиях, где дополнительная защита не требуется.
Значение "Да" указывает, что автоматический выключатель оснащен встроенной защитой от замыканий на землю. Это обеспечивает дополнительный уровень безопасности, автоматическое отключение питания при обнаружении утечки тока на землю, что предотвращает повреждение оборудования и снижает риск пожара. Рекомендуется выбирать такие выключатели для систем, где необходим высокий уровень защиты и безопасность является приоритетом.
С расцепителем минимального напряжения:
Нет
Свойство 'С расцепителем минимального напряжения' указывает на наличие или отсутствие в автоматическом выключателе устройства, которое отключает его при падении напряжения ниже заданного уровня. Наличие такого расцепителя обеспечивает дополнительную защиту оборудования от работы в условиях низкого напряжения, что может предотвратить повреждение оборудования и повысить общую безопасность электросистемы.
Значение 'Нет' указывает на отсутствие расцепителя минимального напряжения в автоматическом выключателе. В этом случае устройство не будет отключаться при падении напряжения ниже определенного уровня. Это может быть приемлемым в системах, где стабильность напряжения гарантирована, или где оборудование способно работать при пониженном напряжении без риска повреждения. Однако, в условиях нестабильного напряжения рекомендуется использовать устройства с расцепителем минимального напряжения для повышения безопасности.
Значение 'Да' указывает на наличие расцепителя минимального напряжения в автоматическом выключателе. Это устройство автоматически отключит выключатель при падении напряжения ниже установленного порога, обеспечивая дополнительную защиту оборудования от потенциальных повреждений, вызванных недостаточным напряжением. Рекомендуется использовать такие автоматические выключатели в системах, где возможны перепады напряжения, или где оборудование чувствительно к изменениям напряжения.
Номин. отключающая способность Icu при 400 В, 50 Гц:
28.6 кА
Номинальная отключающая способность (Icu) при 400 В, 50 Гц, измеряемая в килоамперах (кА), представляет собой максимальный ток короткого замыкания, который автоматический выключатель может безопасно отключить при напряжении 400 В и частоте 50 Гц. Это критический параметр, определяющий надежность и безопасность работы устройства в условиях короткого замыкания. Высокое значение Icu свидетельствует о способности выключателя справляться с более высокими токами короткого замыкания, что особенно важно в промышленных и коммерческих установках с высоким уровнем потребления энергии. При выборе автоматического выключателя следует учитывать номинальные параметры сети и возможные уровни короткого замыкания, чтобы обеспечить достаточную защиту и предотвратить повреждение оборудования. При замене выключателя необходимо убедиться, что его Icu соответствует или превышает требования конкретной установки.
Уставка срабатывания магнитного расцепителя Im:
2.5In А
Уставка срабатывания магнитного расцепителя Im — это значение тока в амперах (А), при достижении которого срабатывает магнитный расцепитель автоматического выключателя для защиты электрической цепи от коротких замыканий. Магнитный расцепитель обеспечивает мгновенное отключение цепи при резком увеличении тока, предотвращая повреждение оборудования и проводки. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и характер защищаемой цепи, чтобы правильно настроить уставку Im. Рекомендуется выбирать уставку с небольшим запасом, чтобы избежать ложных срабатываний при кратковременных пусковых токах, но при этом обеспечить надежную защиту при реальных коротких замыканиях.
Количество вспомогательных замыкающих контактов:
0
Количество вспомогательных замыкающих контактов указывает на количество дополнительных контактов, которые могут замыкаться при срабатывании автоматического выключателя. Эти контакты используются для управления внешними цепями, сигнализации состояния выключателя или интеграции в системы автоматизации. Правильный выбор количества вспомогательных контактов важен для обеспечения надежной работы и интеграции автоматического выключателя в электрическую систему.
Отсутствие вспомогательных замыкающих контактов. Подходит для простых систем, где не требуется дополнительное управление или сигнализация.
Один вспомогательный замыкающий контакт. Подходит для базовых применений, где требуется минимальная дополнительная функциональность, например, простая сигнализация состояния выключателя.
Два вспомогательных замыкающих контакта. Обеспечивает возможность управления несколькими внешними цепями или более сложной сигнализацией.
Три вспомогательных замыкающих контакта. Подходит для более сложных систем, где требуется управление несколькими внешними цепями и сигнализация.
Четыре вспомогательных замыкающих контакта. Обеспечивает расширенные возможности для управления и интеграции в системы автоматизации.
Пять вспомогательных замыкающих контактов. Подходит для сложных систем с множеством внешних цепей, требующих замыкания при срабатывании выключателя.
Шесть вспомогательных замыкающих контактов. Обеспечивает максимальную гибкость и возможности для управления и интеграции в сложные системы автоматизации.
Восемь вспомогательных замыкающих контактов. Подходит для очень сложных систем с большим количеством внешних цепей и сигнализаций.
Значение указывает на отсутствие данных о количестве вспомогательных замыкающих контактов. Требуется дополнительная проверка или уточнение у производителя.
Значение явно ошибочное или выходящее за рамки стандартных технических характеристик. Необходимо уточнить информацию у производителя или проверить правильность ввода данных.
Количество вспомогательных размыкающих контактов:
0
Количество вспомогательных размыкающих контактов указывает на количество дополнительных контактов, которые размыкаются при срабатывании автоматического выключателя. Эти контакты используются для управления и сигнализации в различных электрических схемах, обеспечивая дополнительную безопасность и функциональность.
Отсутствие вспомогательных размыкающих контактов означает, что автоматический выключатель не может выполнять дополнительные функции управления и сигнализации. Рекомендуется для простых систем, где такие функции не требуются.
Один вспомогательный размыкающий контакт позволяет реализовать базовые функции сигнализации или управления. Подходит для систем с минимальными требованиями к дополнительным функциям.
Два вспомогательных размыкающих контакта обеспечивают возможность выполнения более сложных задач управления и сигнализации. Рекомендуется для систем с умеренными требованиями к дополнительным функциям.
Четыре вспомогательных размыкающих контакта позволяют реализовать сложные схемы управления и сигнализации, обеспечивая высокую гибкость и функциональность. Подходит для промышленных и крупных коммерческих установок.
Шесть вспомогательных размыкающих контактов предназначены для систем с высокими требованиями к управлению и сигнализации. Рекомендуется для критически важных приложений, где требуется высокая степень контроля и безопасности.
Восемь вспомогательных размыкающих контактов обеспечивают максимальную гибкость и возможности для управления и сигнализации. Подходит для самых сложных и требовательных систем, где необходимо множество дополнительных функций.
Значение -99999 указывает на отсутствие данных или не применимо к данному устройству. Рекомендуется уточнить характеристики у производителя или выбрать другое значение.
Диапазон настройки устройства защиты от перегрузки:
300...1100 А
Диапазон настройки устройства защиты от перегрузки определяет пределы тока, при которых автоматический выключатель сработает для предотвращения перегрузки. Этот параметр измеряется в амперах (А) и указывает минимальное и максимальное значение тока, на которое можно настроить устройство. Правильный выбор диапазона настройки обеспечивает надежную защиту электрической сети, предотвращая повреждения оборудования и снижая риск возгорания. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы установить оптимальный диапазон настройки. В случае замены устройства необходимо убедиться, что новый выключатель имеет аналогичный или подходящий диапазон настройки для обеспечения непрерывной и безопасной работы системы.
Диапазон краткосрочной задержки расцепителя короткого замыкания:
450 ... 13200 А
Диапазон краткосрочной задержки расцепителя короткого замыкания
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц:
42183 кА
Номинальная предельная наибольшая отключающая способность (Icu) при 400 В, 50 Гц указывает на максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить при заданном напряжении и частоте. Это свойство критически важно для обеспечения надежной работы и защиты электрической системы, так как превышение данного значения может привести к повреждению выключателя и потенциально опасным ситуациям. При выборе автоматического выключателя необходимо учитывать Icu, чтобы гарантировать, что он соответствует условиям эксплуатации и способен справиться с возможными токами короткого замыкания. Рекомендуется выбирать выключатели с Icu, превышающей ожидаемые максимальные токи короткого замыкания в системе, для обеспечения дополнительного запаса безопасности.
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания:
4000 ... 16000 А
Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания указывает на пределы тока (в амперах), при которых автоматический выключатель мгновенно отключает цепь для защиты от короткого замыкания. Это свойство важно для обеспечения быстрого отключения при аварийных ситуациях, предотвращая повреждение оборудования и снижая риск возгорания. При выборе автоматического выключателя следует учитывать требуемый диапазон регулировки, чтобы устройство соответствовало параметрам защищаемой цепи. Замена устройства должна производиться с учетом аналогичных характеристик для поддержания уровня защиты.
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по:
16000 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания по току (А) указывает на диапазон значений тока, при котором автоматический выключатель мгновенно отключает цепь без задержки времени. Это свойство важно для обеспечения защиты электрической цепи от коротких замыканий и предотвращения повреждений оборудования. При выборе автоматического выключателя следует учитывать номинальный ток цепи и возможные токи короткого замыкания, чтобы правильно настроить диапазон срабатывания. Регулировка в пределах указанного диапазона позволяет адаптировать устройство к конкретным условиям эксплуатации и требованиям безопасности.
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с:
4000 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с (в амперах) определяет минимальное и максимальное значение тока, при котором автоматический выключатель мгновенно отключает цепь для защиты от короткого замыкания. Это свойство критически важно для обеспечения быстрого и надежного отключения в случае аварийных ситуаций, предотвращая повреждение оборудования и возможные пожары. При выборе автоматического выключателя рекомендуется учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы обеспечить адекватную защиту без ложных срабатываний. Замена устройства должна производиться с учетом соответствия данного диапазона требованиям конкретной электрической сети.
Характеристики
Диапазон уставки тока расцепления
300 ... 1100 А
Подходит для монтажа на DIN-рейку (с Ω-профилем)
Нет
Сертификаты
AIA52_W00117
