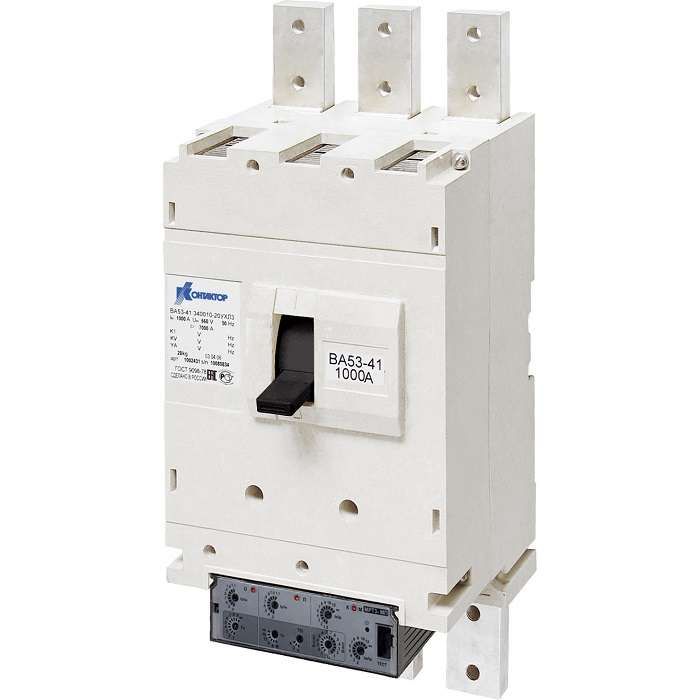

Выключатель автоматический ВА52-41-322210-20УХЛ3 1000А, 690В | 1038818 Контактор (Legrand)

Автоматический выключатель ВА52-41-322210-20 УХЛ3 от КОНТАКТОРА (Legrand) - трёхполюсный аппарат с номинальным током 1000 А и рабочим напряжением до 660 В, предназначенный для защиты силовых цепей в промышленных установках. Выполнен в литом корпусе, совместим с системами АВР и подходит для работы в условиях повышенных гармонических искажений.

Назначение и область применения

Автоматический выключатель ВА52-41-322210-20 УХЛ3 используется для коммутации и защиты электрооборудования от сверхтоков и коротких замыканий. Применяется в качестве вводного аппарата на объектах с большими нагрузками: промышленные цеха, насосные станции, системы энергообеспечения, комплексы с частотными преобразователями и мощными электродвигателями. Подходит для установки в щитах управления, где требуется надёжная селективная защита и быстрая реакция на аварийные ситуации.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Рабочее напряжение: 660 В
• Номинальная отключающая способность: 42 183 кА
• Тип устройства: Автоматический выключатель в литом корпусе
• Тип расцепителя: Электромагнитный (без микропроцессорного блока)
• Исполнение: Стационарное
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат
• Способ монтажа: На монтажную плату (фиксация болтами)
• Вид привода: Ручной (ручное управление рычагом)
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Дополнительные расцепители: Независимый расцепитель, расцепитель нулевого напряжения

Совместимость и монтаж

Автоматический выключатель ВА52-41-322210-20 УХЛ3 монтируется исключительно на монтажную плиту с использованием крепёжных отверстий. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки болтов - избыточная нагрузка повредит корпус. Аппарат допускает установку как в вертикальном, так и в горизонтальном положении, однако ориентацию следует согласовать со схемой подключения дополнительных устройств. Расцепители независимого действия и нулевого напряжения требуют внешнего питания - проверьте наличие контрольного контура перед запуском.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Отключение происходит за доли секунды даже при максимальных токах КЗ благодаря электромагнитному расцепителю. Серия ВА52-41 прошла сертификацию на соответствие нормам безопасности для оборудования класса II. IP20 обеспечивает базовую защиту от случайного прикосновения к токоведущим частям, но не предназначен для открытых площадок или сырых помещений.

Преимущества

• Высокая отключающая способность - 42 183 кА позволяет защищать сети с крупными источниками питание, включая трансформаторы большой мощности.
• Отсутствие микропроцессора делает аппарат устойчивым к помехам и гармоникам - идеален для работы рядом с частотниками и переменными двигателями.
• Поддержка двух типов дополнительных расцепителей даёт гибкость в реализации сложных алгоритмов управления (например, отключение при потере фазы или команде с удалённого пункта).
• Производство в России - оборудование соответствует требованиям программы импортозамещения и адаптировано к условиям эксплуатации в регионах РФ.

Ограничения применения

• Не применяется во взрывоопасных зонах - отсутствует взрывозащита (Ex-маркировка).
• IP20 не допускает использование вне закрытых шкафов - нельзя устанавливать на улице, в помещениях с брызгами воды или высокой запылённостью.
• Требует жесткой механической фиксации на монтажной плате; не подлежит модульной установке в DIN-рейку.
• Электромагнитный расцепитель не имеет регулировки порога срабатывания - защита работает на фиксированной величине, определенной заводом.

Примеры использования

• Главный ввод в цеховой распределительный пункт с мощностью более 500 кВт.
• Защита входа частотного преобразователя, работающего с двигателем 400–500 кВт.
• Щит АВР на тепловой электростанции - быстрое переключение между основным и резервным питанием.
• Цепи питания конвейерных линий с большим количеством пусковых токов.

Практические советы

• Перед монтажом проверьте соответствие сечения проводов и клемм автомата - для 1000 А используются медные шины минимум 1×240 мм2 или несколько параллельных проводов.
• Обязательно подключите дополнительные расцепители через контролируемый источник питания - потеря напряжения на них вызывает отказ функции.
• При работе в сетях с высокими гармониками (частотники, сварочные аппараты) этот вариант ВА52-41 предпочтительнее моделей с микропроцессорами - они менее чувствительны к искажениям формы сигнала.
• Не используйте аппарат вместо рубильника - он не рассчитан на частые операционные переключения. Только для защиты и аварийного отключения.
• Для обслуживания отключите все цепи и убедитесь в отсутствии напряжения - внутренние части находятся под высоким потенциалом даже после отключения.
