Выключатель автоматический ВА52-41-324670-00УХЛ3 1000А, 690В | 1027414 Контактор (Legrand)

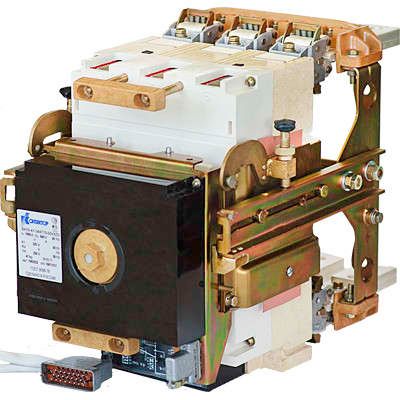

Автоматический выключатель ВА52-41-324670-00 УХЛ3 690В от компании Контактор Ульяновск - трёхполюсный выключатель в литом корпусе с номинальным током 1000 А и выкатной конструкцией, предназначенный для защиты силовых цепей переменного тока в промышленных объектах. Применяется в системах АВР, совместим с преобразователями частоты и двигателями, обеспечивает надёжную работу даже при высоких гармониках.

Назначение и область применения

Выключатель ВА52-41-324670-00 УХЛ3 690В используется для коммутации и защиты электрических цепей с токами до 1000 А в условиях повышенной нагрузки. Подходит для установки в качестве вводного аппарата на распределительных пунктах, в цепях питания крупных двигателей, преобразователей частоты, конвейеров и других мощных потребителей. Обеспечивает селективную защиту от коротких замыканий и перегрузок. Особенно эффективен в системах автономного резервирования (АВР) благодаря электромагнитному приводу, обеспечивающему быстрое отключение.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1000 А
• Номинальное напряжение: 660 В (работает при напряжении до 690 В)
• Номинальная отключающая способность: 42 183 кА - способен отключить самые серьёзные короткие замыкания в сетях с высокой мощностью
• Род тока: переменный (AC)
• Тип расцепителя: электромагнитный, с уставкой срабатывания 2,5 × I_n
• Диапазон регулировки тока КЗ: 4000–16 000 А - позволяет адаптировать чувствительность к условиям сети
• Климатическое исполнение: УХЛ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Конструктивное исполнение: выкатное - удобно для обслуживания и замены без демонтажа всей системы
• Способ монтажа: монтажная плата - фиксируется на жестком основании через болты, не требует DIN-рейки
• Напряжение электропривода: 220 В - управление осуществляется внешним сигналом
• Степень защиты: IP00 - не имеет собственной защиты от пыли и воды; требуется установка в закрытый шкаф
• Защита от замыканий на землю: да - встроена функция защиты по току утечки
• Схема: 324670 - соответствует типовой схеме управления и подключения
• Количество контактов: 0 - не оснащён вспомогательными контактами, они должны быть установлены дополнительно при необходимости

Совместимость и монтаж

Выключатель ВА52-41-324670-00 УХЛ3 690В монтируется на монтажную плату с использованием крепёжных отверстий. Для правильной установки необходимо соблюдать посадочные габариты и момент затяжки болтов, указанные в техдокументации. Выкатная конструкция позволяет извлекать аппарат из шкафа для диагностики или замены без отключения всех соединений. Электропривод 220 В подключается отдельно - он не является частью самого выключателя, а служит для дистанционного управления. Наличие электромагнитного расцепителя делает его совместимым с системами релейной защиты и автоматики. Отсутствие встроенного микропроцессорного блока позволяет использовать его в средах с высокими гармоническими искажениями, где обычные устройства могут давать ложные срабатывания.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и другим нормативам для выключателей в литом корпусе. Защита от замыканий на землю реализована в соответствии с современными стандартами безопасности. Климатическое исполнение УХЛ3 гарантирует надёжную работу в условиях российского климата. Однако, поскольку степень защиты IP00 не предохраняет от воздействия окружающей среды, обязательна установка в герметичном электрошкафе с классом защиты не ниже IP54.

Преимущества

• Высокая отключающая способность (более 42 кА) - подходит для мощных промышленных сетей
• Выкатная конструкция - снижает время техобслуживания и повышает безопасность при работе
• Отсутствие микропроцессора - исключает сбои при наличии высокочастотных помех от частотных преобразователей
• Поддержка селективной защиты - позволяет координировать работу с другими устройствами в цепи
• Производство в России - соответствие требованиям программы импортозамещения, доступность запчастей и сервиса
• Гибкая настройка тока КЗ - можно адаптировать порог срабатывания под конкретную сеть

Ограничения применения

• Не предназначен для установки на открытом воздухе - IP00 требует обязательного помещения в шкаф
• Не имеет встроенных вспомогательных контактов - при необходимости сигнализации или блокировки нужно устанавливать их отдельно
• Требует внешнего управления - электропривод 220 В должен быть подключен и контролироваться
• Не рекомендован для частых операций вручную - рассчитан на редкую коммутацию, чаще применяется как защитный элемент, а не как рубильник
• Не подходит для постоянного тока - только переменный ток (AC)

Примеры использования

• Вводной автомат в распределительном щите промышленного цеха с питанием от трансформатора 10/0,4 кВ
• Защита частотного преобразователя мощностью более 500 кВт
• Компонент системы АВР на энергообъекте с двумя источниками питания
• Щитовая защита крупного насосного узла или компрессора с электродвигателем 1000 А
• Цепи с высоким уровнем гармоник - например, на заводе с большим количеством сварочных аппаратов

Практические советы

• При проектировании учтите, что выключатель ВА52-41-324670-00 УХЛ3 690В не имеет встроенной защиты от пыли и влаги - выбирайте шкаф с IP54 или выше
• Для работы в режиме АВР проверьте совместимость вашего управляющего реле с напряжением электропривода 220 В
• Настройка тока КЗ должна проводиться после анализа максимального тока короткого замыкания в точке установки - используйте данные проекта
• При монтаже на плиту соблюдайте равномерность затяжки болтов - перекос может вызвать нагрев и выход из строя контактов
• Если нужна сигнализация состояния («вкл/выкл»), установите отдельные вспомогательные контакты типа ВА52-41-...-01
• Для долговечности избегайте частых механических включений - этот аппарат оптимизирован для защиты, а не для ежедневной коммутации
