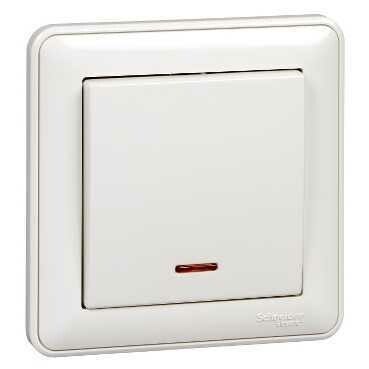

Выключатель 1-кл. СП W59 10А IP20 10AX с подсветкой в сборе бел. SE VS110-153-18 APC

Выключатель Systeme Electric W59 - это готовый к установке одноклавишный выключатель с подсветкой, рассчитанный на работу в бытовых и коммерческих сетях 220–250 В, с номинальным током 10 А. Модель W59 в сборе с рамкой и монтажной платой обеспечивает простую замену старых устройств и удобство в использовании даже в условиях плохой освещённости.

Назначение и область применения

Выключатель Systeme Electric W59 предназначен для ручного включения и отключения светильников, розеточных групп и других нагрузок до 10 А. Подсветка позволяет быстро найти устройство в темноте - особенно актуально в коридорах, спальнях, туалетах и на лестницах. Применяется в жилых домах, офисах, общественных зданиях и объектах с малой мощностью оборудования.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Количество клавиш: 1
• Тип подключения: винтовые клеммы
• Схема подключения: 1-полюсный
• Степень защиты: IP20 (защита от прикосновений пальцами, но не от воды и пыли)
• Габариты: 85×85×40 мм
• Материал корпуса: ABS-пластик, без галогенов
• Отделка: глянцевая белая поверхность
• Подсветка: да, светодиодная, работает при отключенном состоянии
• Сигнальный контакт: есть (возможно подключение индикатора состояния)
• Крепление: винтовое
• Способ монтажа: внутренний (скрытый), в подрозетник
• Комплектация: в сборе - с рамкой и монтажной платой

Совместимость и монтаж

Выключатель Systeme Electric W59 совместим со стандартными подрозетниками глубиной не менее 40 мм. Установка выполняется через винтовое крепление к монтажной плате внутри подрозетника. Кабели подключаются к винтовым клеммам - рекомендуется зачищать провода на 8–10 мм и плотно затягивать зажимы. Готовая рамка устраняет необходимость в отдельной декоративной накладке. Для правильной работы подсветки необходимо соблюдать полярность: фаза подводится к входному контакту, ноль - к выходному (по схеме 1-полюсного выключателя).

Безопасность и стандарты

Контакты выполнены из серебряного сплава - обеспечивают устойчивость к дуговым перегрузкам и снижают риск нагрева. Материал корпуса соответствует требованиям RoHS: не содержит галогенов и токсичных веществ. Степень защиты IP20 гарантирует безопасность при нормальных условиях эксплуатации, но не допускает использование во влажных помещениях (ванная, баня, улица). Соответствует требованиям ГОСТ Р 50345 и IEC 60669-1.

Преимущества

• Удобная подсветка - виден в темноте без дополнительного освещения
• Готовая комплектация (рамка + плата) - экономит время монтажа
• Надёжные серебряные контакты - долгий срок службы и минимизация нагрева
• Глянцевая белая отделка - гармонирует с большинством интерьеров
• Функция сигнального контакта - позволяет использовать в системах автоматизации (например, для контроля состояния выключателя)

Ограничения применения

• Не предназначен для влажных помещений - IP20 не защищает от брызг и пара
• Не подходит для нагрузок выше 10 А - запрещено подключать мощные приборы (электрокотлы, кондиционеры, тепловые завесы)
• Не используется на улице или в неотапливаемых местах - пластик теряет прочность при низких температурах
• Подсветка требует наличия нулевого провода в распределительной коробке - не работает в схемах без нуля

Примеры использования

• Освещение в спальне - включается/выключается перед сном, подсветка помогает найти выключатель ночью
• Коридор в квартире - управление светом без необходимости включать основную люстру
• Туалет или ванная комната - при условии, что нет повышенной влажности
• Системы умного дома - сигнал с контактного вывода можно использовать для интеграции с контроллером

Практические советы

• Перед монтажом обязательно отключите питание - даже при отключении выключателя фаза остаётся на входе
• Проверьте глубину подрозетника: минимальная - 40 мм, иначе не поместится монтажная плата
• Затягивайте винты клемм равномерно - перетягивание повредит медные жилы, недотягивание вызывает нагрев
• Если подсветка не горит после установки - проверьте наличие нулевого провода на выходе выключателя
• Для замены старого выключателя - модель W59 подходит как прямая аналоговая замена для Schneider Electric W59 и аналогов с такими же габаритами
