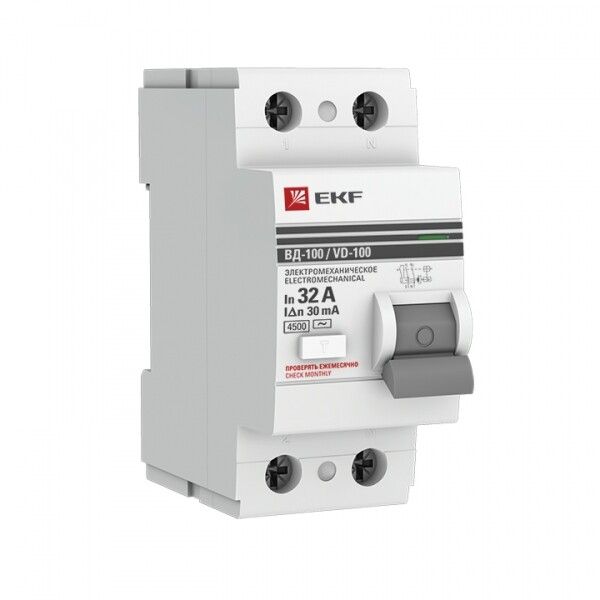

Выключатель дифференциальный (УЗО) ВД-100 2п 32А 30мА (тип АС) PROximа | elcb-2-32-30-em-pro EKF

Выключатель дифференциального тока ВД-100 EKF PROxima - это электромеханическое УЗО на 32 А и 30 мА, предназначенное для защиты людей от поражения током и предотвращения пожаров из-за утечек тока. Подходит для бытовых и промышленных сетей переменного тока 230 В.

Назначение и область применения

УЗО ВД-100 EKF PROxima защищает от поражения электрическим током при случайном прикосновении к повреждённой изоляции или металлическим частям оборудования, находящимся под напряжением. Также предотвращает возгорание, вызванное длительными утечками тока, которые могут развиваться в короткое замыкание. Устройство работает в паре с автоматическим выключателем - сам по себе оно не защищает от перегрузок и КЗ.

Подходит для установки в жилых домах, офисах, производственных цехах, на объектах с высокой влажностью (бассейны, кухни, ванные комнаты) и других местах, где требуется повышенная безопасность.

Технические характеристики

• Тип устройства: УЗО (устройство защитного отключения), электромеханический - не зависит от внешнего питания
• Номинальный ток: 32 А - выдерживает нагрузку до этого значения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам от 30 миллиампер, что соответствует требованиям безопасности для человека
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартный для бытовых сетей)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - для однофазных сетей
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при токе короткого замыкания до 4500 А
• Напряжение изоляции: 660 В - обеспечивает надёжную изоляцию внутри корпуса
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от грозовых разрядов
• Частота: 50 Гц - для стандартных сетей России и стран СНГ
• Сечение провода: 1–25 мм2 - можно подключать медные провода от тонкого до достаточно толстого
• Рабочая температура: от -10 C до +50 C - не рекомендуется для холодных помещений ниже -10 C
• Модульная ширина: 2 модуля - занимает 36 мм на DIN-рейке
• Глубина монтажа: 66 мм - требует достаточного места в распределительном щите
• Степень защиты: IP20 - защищено от прикосновения пальцев, но не от пыли и влаги; устанавливается только во внутренних щитках
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат, но с ограничениями по температуре

Совместимость и монтаж

УЗО ВД-100 EKF PROxima монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется в распределительном щите вместе с автоматическим выключателем, который обеспечивает защиту от перегрузок и КЗ. Оба устройства должны быть установлены последовательно: автомат - затем УЗО.

Подключение проводов: входные - сверху, выходные - снизу. Сечения от 1 до 25 мм2 подходят без адаптеров. Зажимы обеспечивают плотный контакт даже при многожильных проводах. Необходимо соблюдать полярность: L и N подключаются строго по меткам на корпусе.

Не устанавливайте УЗО вне закрытого щита - IP20 не защищает от влаги и пыли. Для наружной установки используйте щиты с классом защиты IP54 и выше.

Безопасность и стандарты

УЗО ВД-100 EKF PROxima соответствует ГОСТ Р 51329-2013 (эквивалент МЭК 61543-1995) - основному нормативу для устройств защитного отключения в РФ. Электромеханическая конструкция гарантирует работу даже при отсутствии напряжения в сети - важное преимущество перед электронными аналогами.

Гарантийный срок - 84 месяца (7 лет), что указывает на высокую надёжность и долговечность компонентов.

Преимущества

• Электромеханический принцип действия - работает без внешнего питания, надёжнее в аварийных ситуациях
• Высокая отключающая способность (4,5 кА) - подходит для современных сетей с возможностью больших КЗ
• Широкий диапазон сечений проводов (1–25 мм2) - универсальное решение для разных задач
• Серия PROxima - проверенная линейка EKF с единым дизайном и качественной сборкой
• Фиксированная кнопка тестирования - позволяет регулярно проверять работоспособность без инструментов

Ограничения применения

• Не защищает от постоянного тока утечки - нельзя применять там, где есть выпрямители, импульсные блоки питания или светодиодные драйверы с DC-утечками
• Работает только при температуре выше -10 C - не подходит для необогреваемых улиц, чердачных помещений зимой
• IP20 - не предназначено для влажных зон без дополнительной защиты (например, в банях или на улице)
• Только для переменного тока (AC) - не используется в системах с постоянным током (PV-системы, батарейные установки)
• Обязательно требует пары с автоматом - самостоятельное применение недопустимо

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, детской комнате
• Щитовая группа для насосов, вентиляторов, тепловых завес в производстве
• Автоматизация освещения в подвалах и технических помещениях с риском пробоя изоляции
• Дополнительная защита для старой проводки, где изоляция уже начала деградировать

Практические советы

• Выбирая УЗО, всегда проверяйте, чтобы автоматический выключатель перед ним имел номинал ≤ 32 А - иначе он не успеет сработать первым при перегрузке
• При монтаже в щитке с несколькими УЗО - используйте селективные модели (если доступны), чтобы избежать ложных отключений всей системы
• Тестируйте УЗО ВД-100 EKF PROxima один раз в месяц кнопкой “T” - это обязательная процедура для сохранения безопасности
• Не экономьте на сечении проводов - при максимальной нагрузке 32 А лучше использовать провод 4 мм2 и более
• Если в вашей сети часто происходят ложные срабатывания - возможно, проблема в утечках от старой техники или плохой изоляции. Проверьте все подключенные устройства
