ВЫКЛЮЧАТЕЛЬ КНОПОЧНЫЙ 250В 0.4А ДЛЯ ЭЛЕКТРОЗВОНКОВ DIY | A1-04-011-I Schneider Electric APC

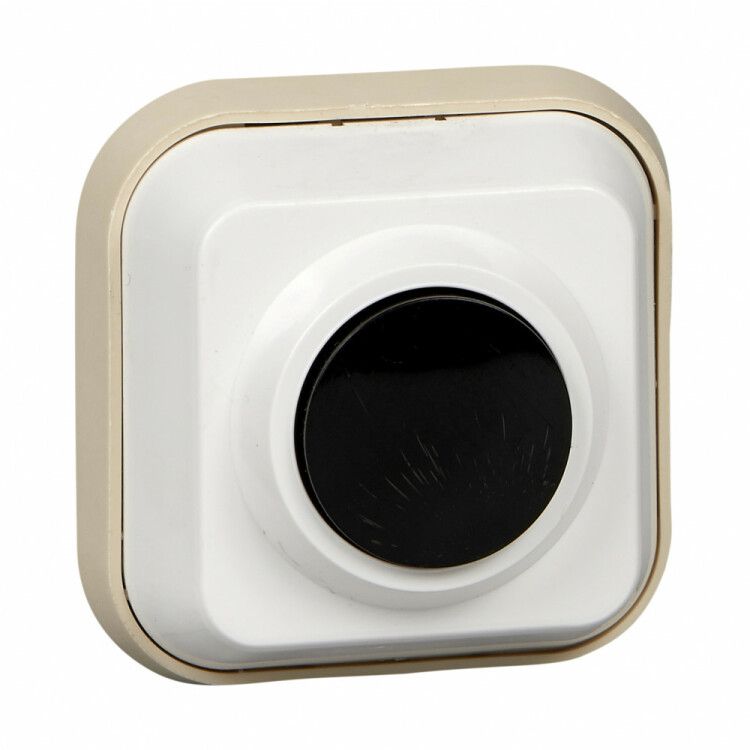

Выключатель кнопочный Systeme Electric a1-04-011-i - компактное устройство для управления бытовыми электрическими звонками на напряжение до 250 В и ток до 0,4 А. Разработан для открытой установки, отличается надежностью и простотой монтажа.

Назначение и область применения

Выключатель кнопочный a1-04-011-i предназначен исключительно для коммутации слаботочных цепей бытовых электрических звонков. Подходит для установки у входной двери, в коридоре или на этаже многоквартирного дома. Не используется для управления освещением, бытовой техникой или силовыми нагрузками - его номинальный ток 0,4 А слишком мал для таких задач.

Технические характеристики

• Номинальное напряжение: 250 В - допустимо подключение к стандартным сетям 220–240 В переменного тока;
• Номинальный ток: 0,4 А - максимальная нагрузка, которую выдерживает контакт; выше - риск оплавления контактов;
• Степень защиты IP20 - защищает от случайного прикосновения к токоведущим частям, но не защищен от пыли и влаги;
• Глубина монтажа: 23 мм - требует минимального углубления в стену при скрытом монтаже, но рассчитан на открытую установку;
• Форма: прямоугольник - удобна для групповой установки рядом с другими элементами;
• Одна клавиша - одноканальное управление, без режимов переключения;
• Материал корпуса: пластик - легкий, не проводит ток, устойчив к механическому воздействию;
• Цвет: белый - сочетается с большинством интерьеров;
• Рабочий температурный диапазон: от –5 до +60 C - подходит для жилых помещений, не предназначен для улицы или неотапливаемых мест.

Совместимость и монтаж

Выключатель кнопочный SE BLANCA a1-04-011-i монтируется открытым способом - крепится на поверхность стены с помощью двух винтов, расположенных снизу корпуса. Для установки требуется предварительно просверленное отверстие под крепеж, но не требует штробления. Соединение проводов осуществляется через винтовые зажимы внутри корпуса. Подходит для медных проводов сечением до 1,5 мм2. Не совместим с системами автоматизации или импульсными сигналами - работает только как механическая кнопка замыкания цепи.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок. Наличие IP20 гарантирует защиту от прямого контакта с токоведущими деталями, что важно при использовании в домашних условиях. Однако из-за отсутствия герметичности не рекомендовано применение в помещениях с высокой влажностью (например, в ванной комнате или на балконе).

Преимущества

• Простая конструкция - минимум деталей, высокая надежность;
• Низкая глубина монтажа - легко устанавливается даже на тонких перегородках;
• Совместим с большинством стандартных звонков и трансформаторов 8–24 В;
• Белый цвет маскирует следы эксплуатации и хорошо вписывается в классические интерьеры;
• Индивидуальная упаковка - обеспечивает сохранность при перевозке и хранении.

Ограничения применения

• Не предназначена для работы с током более 0,4 А - использование с мощными звонками или светодиодными модулями может вызвать перегрев;
• IP20 не защищает от воды и пыли - запрещено использовать вне помещений или в сырых зонах;
• Не имеет фиксированного положения - кнопка возвращается в исходное состояние после отпускания, не подходит для ламп с функцией “вкл/выкл”;
• Несовместим с беспроводными системами сигнализации - требует прямого проводного подключения.

Примеры использования

• Электромагнитный звонок в квартире с питанием от трансформатора 12 В / 0,2 А;
• Звуковая сигнализация в офисе или магазине, где нужен простой и недорогой способ вызова;
• Подключение к старому дверному звонку при ремонте интерьера без замены всей системы.

Практические советы

• Перед монтажом проверьте ток потребления вашего звонка - он должен быть ниже 0,4 А. Обычно указывается на самой колокольчике или в инструкции к трансформатору;
• При подключении используйте провода одинакового сечения и плотно затягивайте винты - плохой контакт вызывает нагрев и искрение;
• Если планируете установить несколько кнопок рядом - выбирайте модели одной серии (BLANCA), чтобы они были одного уровня и стилистики;
• Не закрывайте кнопку декоративными рамками или панелями, которые могут препятствовать её возврату - механизм должен свободно двигаться.
