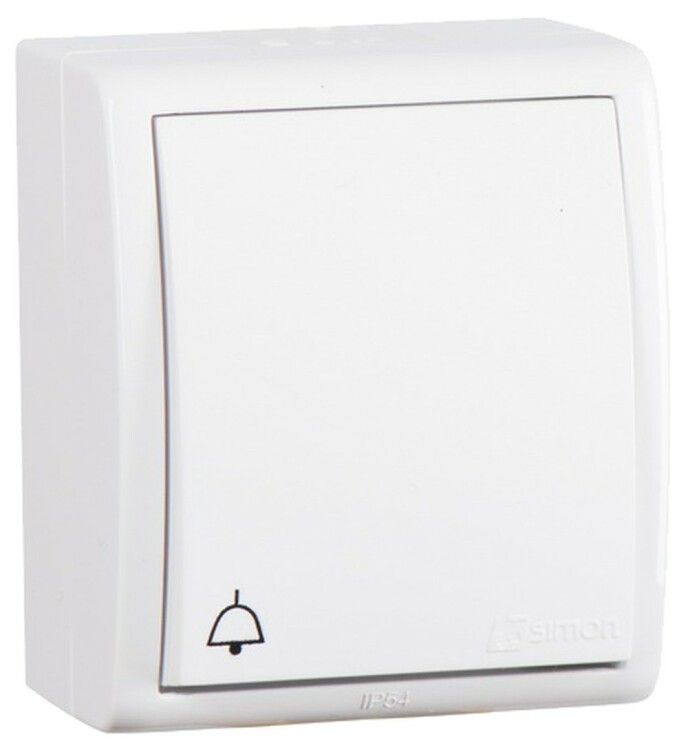

Выключатель кнопочный 1-кл. ОП Simon15 IP54 бел. 1594150-030

Выключатель кнопочный 1-клавишный с символом «звонок», Simon 1594150-030 - это надёжное устройство для кратковременного включения электрических цепей, например, дверного звонка или сигнализации. Благодаря защите IP54 и прочному пластиковому корпусу, он подходит для установки как внутри помещений, так и в условиях повышенной запылённости.

Назначение и область применения

Выключатель кнопочный 1-клавишный с символом «звонок», Simon 1594150-030 используется для передачи кратковременных сигналов в слаботочных и силовых цепях. Подходит для управления звонками, световыми индикаторами, пускателями и другими устройствами, требующими импульсного воздействия. Применяется в жилых домах, офисах, магазинах, школах и других объектах с внутренней проводкой.

Технические характеристики

• Номинальное напряжение: 250 В - позволяет работать в бытовых сетях 220–240 В;
• Номинальный ток: 10 А - рассчитан на управление нагрузками до 2,2 кВт (при 220 В);
• Степень защиты: IP54 - устойчив к пыли и брызгам воды, подходит для установки в коридорах, холлах, на лестницах;
• Тип контакта: один замыкающий - при нажатии цепь замыкается, при отпускании - размыкается автоматически;
• Материал корпуса: термостойкий пластик - не горит, не деформируется при нормальных температурных режимах;
• Габариты: 60×70×40 мм - компактный размер, легко встраивается в стандартные монтажные коробки;
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений;
• Способ монтажа: открытой установки - крепится на поверхность стены без необходимости штробления;
• Тип зажима: винтовой - обеспечивает надёжное соединение с медными и алюминиевыми проводами сечением до 2,5 мм2.

Совместимость и монтаж

Выключатель кнопочный 1-клавишный с символом «звонок», Simon 1594150-030 совместим с любыми стандартными монтажными коробками глубиной более 35 мм. Для монтажа достаточно просверлить два отверстия под крепёж и подключить провода через винтовые зажимы. Клеммы доступны после снятия лицевой панели. Не требует специального инструмента - достаточно отвёртки. Максимальное сечение провода - 2,5 мм2. Не рекомендуется использовать с многожильными проводами без наконечников.

Безопасность и стандарты

Выключатель соответствует требованиям ТУ 3464-001-77313241-08. Конструкция исключает случайное замыкание при отпущенной клавише. Защита IP54 снижает риск повреждения от пыли и влаги, что особенно важно в местах с высокой проходимостью. Сертифицирован для работы в помещениях с уровнем загрязнения 2.

Преимущества

• Чётко обозначенная функция - символ «звонок» исключает путаницу при использовании;
• Автоматический возврат - не требует фиксации, идеально для импульсных команд;
• Простота обслуживания - можно заменить без демонтажа всей системы;
• Экономичный монтаж - не нуждается в углублении в стену благодаря открытой установке;
• Долгий срок службы - качественный пластик и надёжные контактные группы обеспечивают работу более 10 лет при правильном использовании.

Ограничения применения

• Не предназначена для постоянного включения - длительное удержание клавиши может вызвать перегрев контактов;
• Не подходит для установки вне помещений - хотя IP54 защищает от брызг, прямой дождь и снег недопустимы;
• Не используйте с мощностью выше 10 А - превышение тока приведёт к оплавлению контактов;
• Не применяйте в средах с агрессивными химическими веществами - пластик не устойчив к растворителям и маслам.

Примеры использования

• Дверной звонок в квартире или частном доме;
• Сигнальная кнопка на входе в офис или склад;
• Пуск аварийного освещения или вентилятора по импульсу;
• Подключение к реле времени или контроллеру в системах автоматизации;
• Кнопка сброса на станках или конвейерах с малой нагрузкой.

Практические советы

• Перед монтажом проверьте соответствие напряжения сети и нагрузки - не превышайте 10 А;
• При подключении используйте изолированные наконечники для многожильных проводов - это предотвратит ослабление контакта;
• Если планируете установку в сыром месте (например, на лестничной площадке), дополнительно герметизируйте место выхода проводов;
• При замене старого устройства убедитесь, что новый имеет те же габариты - 60×70 мм - чтобы не потребовалось менять декоративную рамку;
• Не закручивайте винты слишком сильно - это может повредить пластиковые клеммы.
