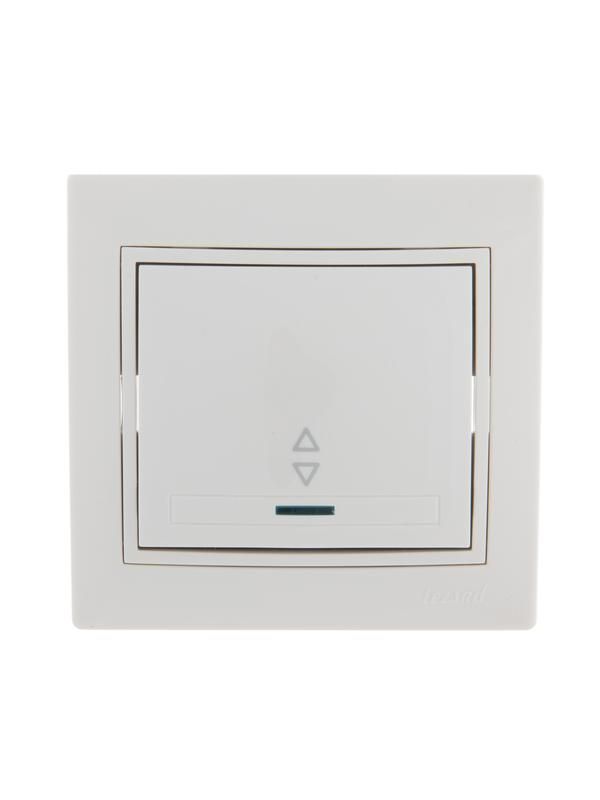

Переключатель проходной 1-кл. СП Mira 10А с подсветкой бел. вставкой LEZARD 701-0202-114

Переключатель проходной 1-клавишный 10А с подсветкой белой вставкой белый от бренда Lezard, артикул 701-0202-114, предназначен для коммутации освещения из двух мест с функцией ночного света. Продукт серии MIRA подходит для установки в жилых помещениях, коридорах и лестничных маршах.

Назначение и область применения

Этот переключатель используется в схемах проходного управления светом - когда необходимо включить или выключить светильник с двух разных точек, например у входа и выхода из комнаты или на разных этажах лестницы. Подсветка позволяет легко найти выключатель в темноте. Устройство рассчитано на работу в бытовых условиях: квартирах, домах, офисах и других объектах с постоянным напряжением 220 В.

Технические характеристики

• Номинальное напряжение: 220 В
• Номинальный ток: 10 А
• Количество клавиш: 1
• Количество полюсов: 1
• Подсветка: есть (светодиодная, работает при выключенном состоянии)
• Материал корпуса: пластик
• Цвет: белый с белой вставкой
• Способ монтажа: скрытый (в подрозетник)
• Тип крепления: винтовое
• Максимальное сечение кабеля: 1,5 мм2
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Климатическое исполнение: УХЛ3 (для работы при температуре от −25C до +40C и повышенной влажности)
• Серия: MIRA
• Соответствие стандарту: ГОСТ Р 51321.1-2007

Совместимость и монтаж

Переключатель проходной 1-клавишный 10А с подсветкой белой вставкой белый совместим со стандартными подрозетниками диаметром 68 мм. Монтаж выполняется через винтовые зажимы на контактах - провода зачищаются на 8–10 мм. Для правильной работы в проходной схеме требуется два таких устройства и третий элемент - перемычка между ними. Кабель сечением более 1,5 мм2 использовать нельзя - это может вызвать нагрев и повреждение контактной группы. Подключение осуществляется согласно схеме, указанной в инструкции производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2007, что гарантирует безопасную эксплуатацию в сетях переменного тока. Защита IP20 предотвращает случайное прикосновение к токоведущим частям, но устройство не предназначено для установки во влажных помещениях (ванна, баня, улица). Климатическое исполнение УХЛ3 допускает использование в неотапливаемых помещениях при условии отсутствия конденсата и прямого попадания влаги.

Преимущества

• Функция подсветки снижает риск травм при поиске выключателя в темноте
• Белая цветовая гамма гармонирует с большинством интерьеров
• Простая конструкция обеспечивает надежную работу при соблюдении нагрузочных параметров
• Серия MIRA имеет проверенную механическую долговечность клавиш
• Винтовое крепление проводов исключает необходимость в дополнительных переходниках

Ограничения применения

• Не применяется в помещениях с высокой влажностью (бассейны, сауны, открытые террасы)
• Запрещена установка вне подрозетника - корпус не герметичен
• Не подходит для управления мощными нагрузками свыше 2,2 кВт (при 220 В)
• Не рекомендован для цепей постоянного тока
• Не сочетается с кабелями сечением больше 1,5 мм2 - возможен перегрев

Примеры использования

• Освещение длинного коридора - выключатели установлены у обоих концов
• Лестница между этажами - один выключатель внизу, второй - наверху
• Спальня с двумя входами - управление светом у кровати и у двери
• Частный дом - включение/выключение света в прихожей с улицы и изнутри

Практические советы

• При замене старого выключателя обязательно отключите питание перед работой
• Проверьте соответствие сечения провода - даже если он кажется толстым, используйте максимум 1,5 мм2
• Подсветка потребляет минимальный ток, но может мерцать при использовании с энергосберегающими лампами - лучше применять LED-светильники
• Для проходной схемы всегда используйте пару одинаковых моделей - здесь важно совпадение внутренней конструкции
• Не затягивайте винты слишком сильно - можно повредить пластиковую контактную группу
