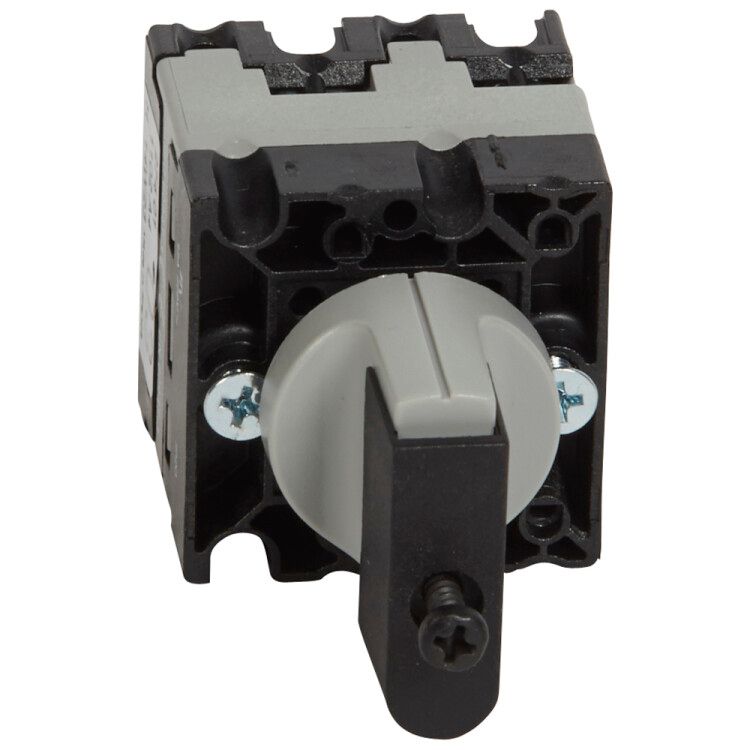

Переключатель кулачковый 2п 16А PR12 Leg 027401 Legrand

Переключатель кулачковый 2-полюсный 16А PR12 от Legrand - компактное встраиваемое устройство для надёжного коммутирования двух цепей с возможностью выключения и нейтрального положения. Подходит для профессиональной автоматизации оборудования, где требуется точный контроль питания.

Назначение и область применения

Переключатель кулачковый 2-полюсный 16А PR12 используется для ручного включения и отключения двух электрических цепей одновременно. Наличие нейтрального положения позволяет полностью разрывать цепь без случайного замыкания - важно при обслуживании, наладке или аварийном отключении. Применяется в промышленных системах: станках, конвейерах, пультах управления, распределительных щитах. Устройство рассчитано на постоянную нагрузку до 16 А и работает в сетях переменного тока до 690 В.

Технические характеристики

• Количество полюсов: 2 - управление двумя независимыми цепями
• Номинальный ток: 16 А - максимальная допустимая нагрузка
• Напряжение: до 690 В AC - совместим с высоковольтными промышленными сетями
• Число положений: 2 (ВКЛ / ОТКЛ) + нейтральное - безопасное отключение без фиксированного состояния
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды и пыли
• Размер передней панели: 48×48 мм - стандартизированный формат для монтажа в панели
• Управление: поворотная ручка - удобна для операторского контроля
• Срок гарантии: 24 месяца

Совместимость и монтаж

Переключатель кулачковый 2-полюсный 16А PR12 устанавливается через отверстие в лицевой панели корпуса или шкафа. Монтаж осуществляется за счёт фиксирующего крепления сзади - не требует сверления дополнительных отверстий. Для установки необходимо соблюдать габариты 48×48 мм. Устройство предназначено исключительно для поверхностного монтажа - внутренняя сборка в стену невозможна. Клеммы подходят для проводов сечением до 2,5 мм2 (стандарт для 16 А).

Безопасность и стандарты

Изделие соответствует требованиям безопасности для промышленного оборудования. Степень защиты IP40 обеспечивает защиту от контакта с инструментами и крупным мусором, но не предохраняет от брызг, влаги или пыли - не применяйте во влажных средах или на открытых площадках. Отсутствие сертификата IP65/IP67 делает его непригодным для условий с повышенной запылённостью или риском попадания жидкости.

Преимущества

• Нейтральное положение снижает риск ошибочного включения при обслуживании
• Жесткая механическая фиксация положений - исключает самопроизвольное переключение
• Компактный размер 48×48 мм - легко интегрируется в стандартные панели управления
• Высокая коммутационная износостойкость - рассчитан на частые операции в промышленной среде
• Прямое соответствие между положением ручки и состоянием цепи - наглядность для оператора

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - IP40 недостаточно
• Не подходит для автоматического управления - только ручное управление
• Запрещено использовать в цепях постоянного тока - только переменный ток до 690 В
• Не рекомендован для внешнего монтажа или установки вне закрытых шкафов

Примеры использования

• Отключение питания двух двигателей на станке перед техобслуживанием
• Выбор режима работы конвейера: работа / остановка / нейтраль
• Ручной переключатель в распределительном щите для вывода участка сети из эксплуатации
• Экстренное отключение в системах управления насосами или вентиляцией

Практические советы

• При выборе места установки учтите доступность ручки - она должна быть легко достижима оператором даже в перчатках
• Обязательно проверьте посадочный размер 48×48 мм перед заказом - не все панели имеют такой же стандарт
• Не используйте этот переключатель вместо автомата - он не имеет функции защиты от перегрузки или короткого замыкания
• Для длительной службы регулярно осматривайте контактную группу на окисление - особенно при работе в условиях температурных колебаний
• Legrand предлагает аналогичные модели с более высокой степенью защиты - если нужна защита от влаги, рассмотрите серии с IP65+
