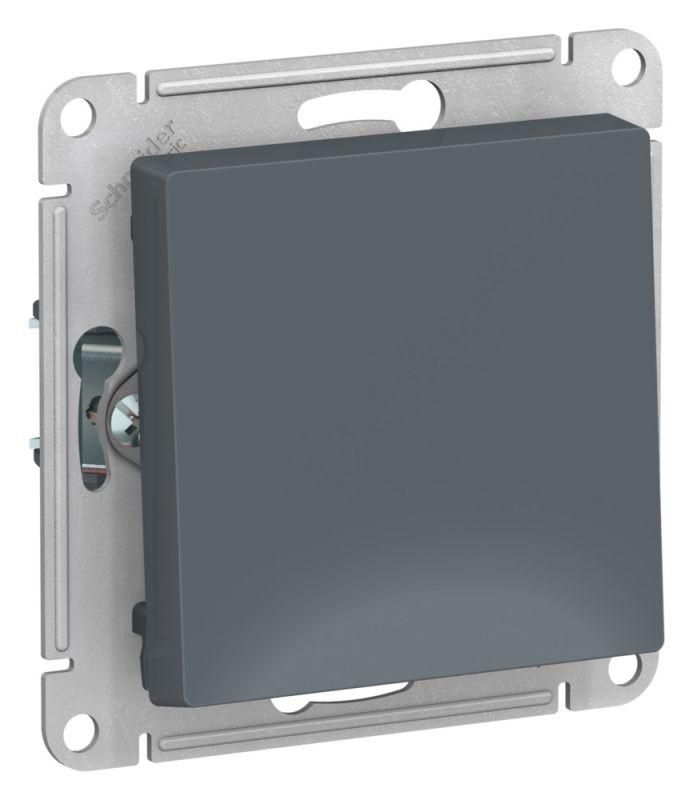

Выключатель 1-кл. AtlasDesign 2-п. 10А мех. грифель SE ATN000721 APC

Выключатель 1-клавишный 2-полюсный 10А механический грифель SE - надёжный коммутирующий аппарат серии AtlasDesign от Systeme Electric, предназначенный для безопасного включения и отключения двухпроводных цепей до 250 В и 10 А. Артикул atn000721 подходит для скрытой установки в жилых и офисных помещениях.

Назначение и область применения

Этот выключатель используется для управления освещением, бытовыми приборами и другими нагрузками в однофазных сетях переменного тока. Подходит для установки в квартирах, домах, административных зданиях и других объектах с внутренней проводкой. Благодаря двум полюсам обеспечивает одновременное отключение фазы и нуля - повышает безопасность при обслуживании.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузки до 2,5 кВт при 250 В
• Номинальное напряжение: 250 В - совместим с европейскими и российскими стандартными сетями
• Количество клавиш: одна - управление одной группой потребителей
• Способ монтажа: скрытый - устанавливается в подрозетник глубиной не менее 40 мм
• Габариты: 71×71×40 мм - соответствует стандартным монтажным коробкам
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли
• Материал корпуса: термопласт (ABS) - устойчив к ударным нагрузкам и выгоранию
• Цвет: графит - матовая фактура, маскирует следы эксплуатации
• Подсветка: отсутствует - не требует дополнительного питания
• Состав: без галогенов - экологичный материал, не выделяет токсичных веществ при нагреве

Совместимость и монтаж

Выключатель 1-клавишный 2-полюсный 10А механический грифель SE совместим со всеми стандартными монтажными коробками для скрытой проводки. Крепление осуществляется через две усиленные винтовые лапки - обеспечивают плотную фиксацию даже в старых или слегка расширенных подрозетниках. Для подключения используются клеммы под винты - подходят провода сечением до 2,5 мм2. Монтировать можно только после отключения питания. Напряжение на контактах не должно превышать 250 В.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытовых и аналогичных применений. Отсутствие подсветки исключает риск перегрева и паразитных токов. Конструкция выполнена без галогенов - снижает опасность при возгорании. Применение в условиях повышенной влажности, на улице или в производственных помещениях с брызгами запрещено - степень защиты IP20 не обеспечивает защиту от влаги.

Преимущества

• Усиленные монтажные лапки - предотвращают люфт и деформацию при затяжке
• Качественный ABS-пластик - сохраняет внешний вид при частом использовании
• Двухполюсное исполнение - повышает уровень электробезопасности при ремонте
• Матовый графитовый цвет - не выглядит как “дешёвая” белая пластмасса
• Совместимость с сериями AtlasDesign - легко заменить на другие элементы той же линейки

Ограничения применения

• Не предназначен для влажных помещений - баня, душевые, кухни с высокой влажностью
• Запрещено использовать в местах с возможностью попадания пыли, волокон, металлической стружки
• Не подходит для управления мощными двигателями, светодиодными светильниками с драйверами - возможна дуга и преждевременный износ контактов
• Не имеет индикации состояния - нельзя определить включен ли выключатель в темноте

Примеры использования

• Управление точечными светильниками в спальне
• Отключение розеточной группы на кухне (при условии сухости)
• Переключение освещения в коридоре или холле
• Комбинирование с другими выключателями серии AtlasDesign в едином интерьере

Практические советы

• При монтаже проверьте глубину подрозетника - он должен быть минимум 40 мм, чтобы вместить механизм полностью
• Не используйте силовые провода больше 2,5 мм2 - это может повредить клеммы
• Если выключатель установлен рядом с источником тепла (например, радиатором), убедитесь, что температура окружающей среды не превышает +40 C
• Для долговечности не применяйте в цепях с реактивной нагрузкой выше 80% от номинала
• Arтикул atn000721 - идеально сочетается с рамками и розетками системы Systeme Electric серии AtlasDesign
