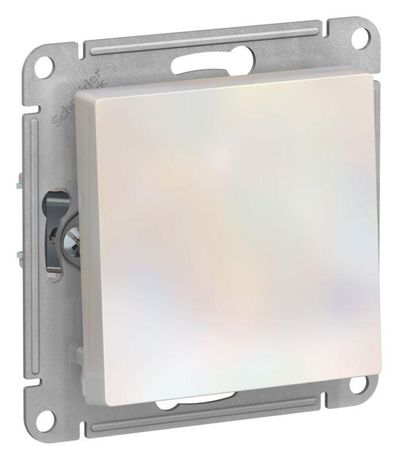

Выключатель 1-кл. AtlasDesign 2-п. 10А мех. жемчуж. SE ATN000421 APC

Выключатель 1-клавишный 2-полюсный 10А механический Жемчуг SE от Systeme Electric - надёжный коммутирующий аппарат для управления освещением и бытовой нагрузкой в скрытых электромонтажных системах. Артикул atn000421 соответствует серии AtlasDesign и предназначен для установки в стандартные монтажные коробки.

Назначение и область применения

Выключатель 1-клавишный 2-полюсный 10А механический Жемчуг SE используется для размыкания и замыкания двух фаз одновременно. Подходит для управления светильниками, розетками и другим оборудованием, где требуется отключение обоих проводников - например, в помещениях с повышенными требованиями к безопасности, таких как ванные комнаты, кухни, мастерские. Применяется в жилых, офисных и общественных зданиях с однофазной сетью 230–250 В.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В
• Номинальное напряжение: 250 В - совместим с европейскими и российскими сетями переменного тока
• Количество клавиш: 1 - управление одним объектом через одну кнопку
• Тип подключения: 2-полюсный - отключает одновременно фазу и ноль
• Степень защиты: IP20 - защищён от доступа пальцами, но не от воды и пыли; подходит только для внутренней установки
• Габариты: 71×71×40 мм - стандартный размер для рамочных механизмов
• Материал корпуса: термопласт, без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Цвет: белый - сочетается с большинством интерьерных решений
• Подсветка: отсутствует - не имеет светодиодной индикации
• Покрытие поверхности: необработанное - матовая фактура, не требует специального ухода

Совместимость и монтаж

Выключатель 1-клавишный 2-полюсный 10А механический Жемчуг SE рассчитан на скрытую установку в стандартную металлическую или пластиковую монтажную коробку глубиной не менее 40 мм. Крепление осуществляется с помощью винтов на усиленных монтажных лапках - они обеспечивают плотную фиксацию даже в старых или слегка расширенных отверстиях. Совместим с рамками серии AtlasDesign и другими изделиями, имеющими одинаковый форм-фактор 71×71 мм. Для монтажа используйте отвёртку с плоским шлицем. Не рекомендуется применять силовые инструменты - можно повредить пластик.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Материал корпуса - безгалогенный термопласт, что снижает риск распространения огня и токсичности продуктов горения. Номинальный ток 10 А обеспечивает безопасную работу с типовой домашней нагрузкой. Отсутствие подсветки исключает паразитные токи и помехи в чувствительных устройствах.

Преимущества

• Усиленные монтажные лапки - минимизируют люфт и деформацию при затяжке винтов
• ABS-пластик с высокой устойчивостью к царапинам - сохраняет внешний вид при частом использовании
• 2-полюсное исполнение - повышает уровень электробезопасности при обслуживании
• Совместимость с сериями Systeme Electric - легко заменить или дополнить другими элементами AtlasDesign
• Экологически безопасный состав - не содержит галогены, соответствует RoHS

Ограничения применения

• Не предназначена для открытой установки - степень защиты IP20 не допускает контакта с водой, пылью или влагой
• Не подходит для мощных нагревательных приборов выше 2,3 кВт - возможен перегрев и выход из строя
• Отсутствует подсветка - нельзя использовать там, где необходимо визуальное определение положения выключателя в темноте
• Не совместим с автоматическими системами управления - работает только вручную

Примеры использования

• Управление потолочным светильником в спальне
• Отключение розетки в ванной комнате перед ремонтом
• Коммутация группы точечных светильников в коридоре
• Переключение оборудования на рабочем месте (например, станка с двумя питанием)

Практические советы

• При монтаже проверьте, чтобы провода были хорошо зачищены и не выпирали из клемм - это предотвращает перегрев
• Убедитесь, что монтажная коробка имеет достаточную глубину (минимум 40 мм); иначе механизм будет торчать
• Если выключатель установлен рядом с источником тепла (например, радиатором), убедитесь, что температура окружающей среды не превышает +40 C
• Для удобства замены выбирайте аналогичные модели из серии AtlasDesign - все элементы имеют единый крепёж и интерфейс
• Не используйте этот выключатель вместо рубильника - он не предназначен для частого отключения больших токов
