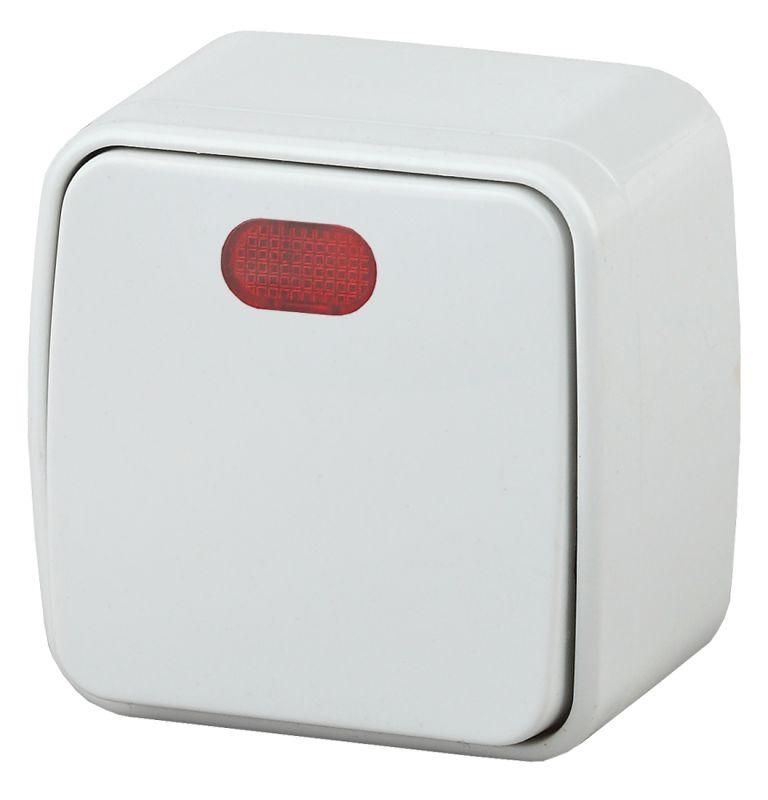

Выключатель одноклавишный наружный (открытой установки) с подсветкой белый 10А 250В винтовые зажимы Intro Polo 3-102-01 - Б0036093 ЭРА

Выключатель с подсветкой ЭРА 3-102-01 — это одноклавишный механический выключатель для открытой установки, предназначенный для коммутации световых нагрузок до 10 А при напряжении 250 В. Благодаря светодиодной подсветке он удобен для использования в темноте, а прочный корпус из термопласта обеспечивает долгую службу в бытовых и легкопромышленных условиях.

Назначение и область применения

Выключатель с подсветкой ЭРА 3-102-01 используется для включения и отключения освещения в помещениях с обычными условиями эксплуатации. Подходит для жилых комнат, коридоров, офисов, складских помещений и других мест, где требуется простое управление светом с возможностью визуального определения положения клавиши ночью. Не предназначен для управления мощными нагревательными или двигателемными нагрузками.

Технические характеристики

• Номинальное напряжение: 250 В переменного тока
• Номинальный ток: 10 А
• Тип управления: механическая кнопка
• Количество клавиш: одна
• Схема подключения: однофазная, 1-полюсная
• Степень защиты: IP20 — защита от контакта с пальцами, но не от воды и пыли
• Индикация: светодиодная подсветка клавиши (горит в выключенном состоянии)
• Материал корпуса: термопласт без галогенов
• Отделка: глянцевая белая поверхность
• Тип крепления: винтовое на стену
• Подключение: винтовые клеммы для проводов сечением до 2,5 мм²
• Количество модулей: 0 — устройство не рассчитано на установку в распределительную коробку DIN-рейки

Совместимость и монтаж

Выключатель ЭРА 3-102-01 устанавливается на поверхность стены с помощью винтов через отверстия в корпусе. Для монтажа необходима предварительно подготовленная ниша или площадка. Кабель подводится к винтовым зажимам — фазовый провод подключается к входному контакту, нагрузка — к выходному. Нулевой провод не проходит через выключатель. Устройство совместимо со стандартными медными проводами сечением до 2,5 мм². Не подходит для установки в металлические коробки или за штукатурку — только открытый монтаж.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для внутреннего использования в сухих помещениях. Степень защиты IP20 исключает риск случайного прикосновения к токоведущим частям, но не защищает от попадания влаги или пыли. Применение вне сухих помещений (ванная, кухня, балкон) запрещено. Материал корпуса не содержит галогенов — при возгорании не выделяет токсичных паров.

Преимущества

• Светодиодная подсветка позволяет легко найти выключатель в темноте без дополнительного освещения
• Прочные винтовые клеммы обеспечивают надёжный контакт даже при длительной эксплуатации
• Устойчивый к царапинам глянцевый корпус легко моется
• Компактный дизайн не требует специальных ниш или углублений в стене
• Произведён из экологически безопасного материала без галогенов

Ограничения применения

• Не допускается использование во влажных помещениях (ванная, баня, подвал) — степень защиты IP20 недостаточна
• Запрещена установка в системах с высокими импульсными перегрузками (например, частотные преобразователи)
• Не подходит для автоматических систем управления — только ручное управление
• Не имеет модульной конструкции — нельзя установить в щиток на DIN-рейку
• Работает только с активными нагрузками (лампы, обогреватели); не рекомендован для двигателей или электроники

Примеры использования

• Выключатель света в спальной комнате — подсветка помогает найти его ночью
• Освещение в коридоре квартиры или офиса
• Управление точечным освещением в прихожей
• Коммутация ламп в кладовой или гардеробной

Практические советы

• Перед монтажом обязательно отключите питание — даже при выключенном выключателе фаза остаётся под напряжением на входе
• Плотно затягивайте винты клемм, но без усилия — перетяжка повредит пластик и металл
• Проверьте соответствие сечения провода: максимальное сечение — 2,5 мм²; более толстые провода не войдут в клемму
• Если планируете заменить старый выключатель — проверьте глубину монтажной коробки: новый выключатель ЭРА 3-102-01 выступает над поверхностью стены
• Не используйте в местах с постоянным воздействием влаги, химикатов или высокой запылённости — материал корпуса не адаптирован для таких условий
