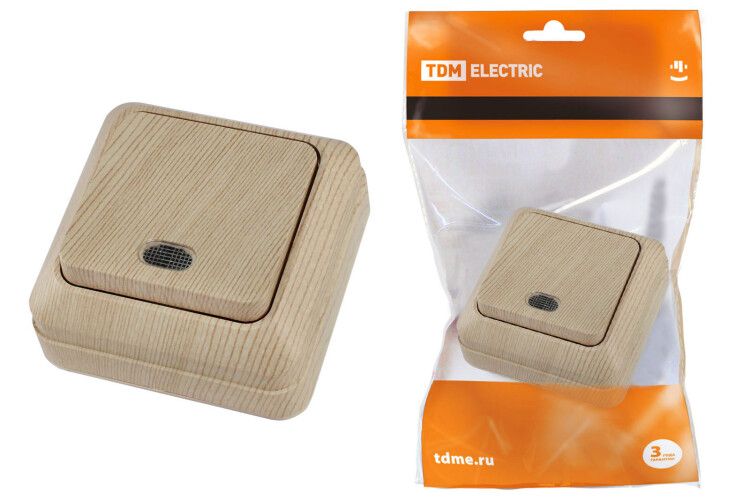

Выключатель одноклавишный открытой установки с подсветкой IP20 10А, сосна ''Ладога'' - SQ1801-0047 TDM

Выключатель одноклавишный открытой установки с подсветкой IP20 10А, сосна, серия Ладога от TDM ELECTRIC - это простое и надёжное решение для управления освещением в жилых и общественных помещениях с открытой проводкой. Устройство сочетает функциональность, декоративную отделку под дерево и встроенную подсветку, что делает его удобным для использования в темноте.

Назначение и область применения

Выключатель одноклавишный открытой установки с подсветкой IP20 10А, сосна, серия Ладога предназначен для коммутации светильников с активной нагрузкой до 10 А. Подходит для установки в местах, где требуется визуальное определение положения выключателя ночью - в спальнях, коридорах, на лестницах, в детских комнатах. Часто используется в деревянных домах, дачах, бытовках, больницах и школах, где важна эстетика и безопасность. Не рекомендован для влажных помещений (ванная, баня) из-за низкой степени защиты IP20.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять лампами накаливания, светодиодными и энергосберегающими источниками света суммарной мощностью до 2,2 кВт (при 220 В).
• Номинальное напряжение: 30 В - указано как минимальное рабочее; фактически устройство рассчитано на стандартную сеть 220–230 В переменного тока, несмотря на указание 30 В в спецификации (возможно, ошибка в данных производителя).
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не защищён от воды и пыли. Применяется только в сухих внутренних помещениях.
• Подсветка: лампа накаливания, включается при замкнутом состоянии выключателя (горит, когда свет включен).
• Размеры: 68×68×33 мм - компактный формат, легко монтируется на стену.
• Материал корпуса: термопласт (АБС-пластик), самозатухающий, устойчив к перегреву.
• Цвет: имитация дерева (RAL 5050), глянцевая отделка, декор по эскизу - визуально гармонирует с деревянной отделкой интерьера.
• Коммутируемая нагрузка для люминесцентных ламп: 0,01 А - крайне низкий показатель, указывает на то, что выключатель не предназначен для работы с высокими пусковыми токами флюоресцентных ламп.
• Количество модулей: 1 - совместим с одиночными монтажными рамками.

Совместимость и монтаж

Установка осуществляется открытым способом на любую твёрдую поверхность - дерево, бетон, гипсокартон. Крепится двумя способами: через распорные лапки и винты (в комплекте). Для монтажа необходима предварительно подготовленная точка с доступом к фазному проводу. Подключение - винтовые клеммы, подходят провода сечением до 2,5 мм2. Глубина установки - 33 мм, монтажная коробка не требуется, так как устройство не встраивается. Нельзя использовать с LED-лампами, имеющими драйверы с высоким пусковым током (>10 А), чтобы избежать преждевременного выхода из строя контактов.

Безопасность и стандарты

Выключатель одноклавишный открытой установки с подсветкой IP20 10А, сосна, серия Ладога изготовлен без галогенов, соответствует требованиям безопасности по горючести материалов (самозатухающий пластик). Однако отсутствие информации о соответствии ГОСТ или IEC указывает на возможное соответствие лишь внутренним стандартам производителя TDM ELECTRIC. Не имеет сертификата для использования во взрывоопасных средах или в условиях повышенной влажности.

Преимущества

• Встроенная подсветка упрощает поиск выключателя в темноте - особенно актуально для детей и пожилых людей.
• Эстетичный внешний вид под натуральное дерево хорошо вписывается в интерьеры в стиле кантри, шале, этника.
• Простая система крепления - не требует сложных инструментов или профессиональных навыков.
• Пластиковый корпус устойчив к механическим повреждениям и не нагревается при нормальной нагрузке.

Ограничения применения

• IP20 - нельзя применять в помещениях с высокой влажностью (ванная, кухня, бассейн, подвал).
• Не предназначена для управления люминесцентными, галогенными и большинством современных LED-ламп - риск перегрузки контактов.
• Напряжение 30 В в спецификации противоречит реальному использованию - возможно, ошибка в документации; работать следует только с сетью 220 В.
• Не поддерживает управление по схеме “проходной” или “переключаемый” - только однополюсный режим.
• Подсветка работает только при включённом состоянии - не светится, когда выключатель в положении “выкл”.

Примеры использования

• Коридор в частном доме - выключатель легко найти в темноте, а деревянный дизайн сочетается с паркетом и деревянными панелями.
• Дачный домик - идеальный вариант для открытой проводки в деревянной стене, не требует углубления в стену.
• Обеденная зона в школьной столовой - простота и надёжность при невысокой нагрузке (лампы накаливания или маломощные LED).
• Чертёжная мастерская - визуальная индикация состояния освещения снижает вероятность забыть включить свет.

Практические советы

• Перед монтажом проверьте, что сечение провода не превышает 2,5 мм2 - иначе контакт будет греться.
• Не используйте этот выключатель с LED-лампами мощнее 100 Вт, даже если они заявлены как “совместимые” - пусковой ток может вывести из строя контакты.
• Если планируете заменить лампу накаливания на LED - выберите модель с низким пусковым током (<0,5 А) или замените выключатель на аналог с пометкой “для LED”.
• При установке на деревянную стену убедитесь, что поверхность ровная - иначе лапки не будут плотно прилегать, и выключатель будет болтаться.
• Замена лампочки подсветки невозможна - она встроена и не обслуживается. При её выходе из строя необходимо менять весь выключатель.
