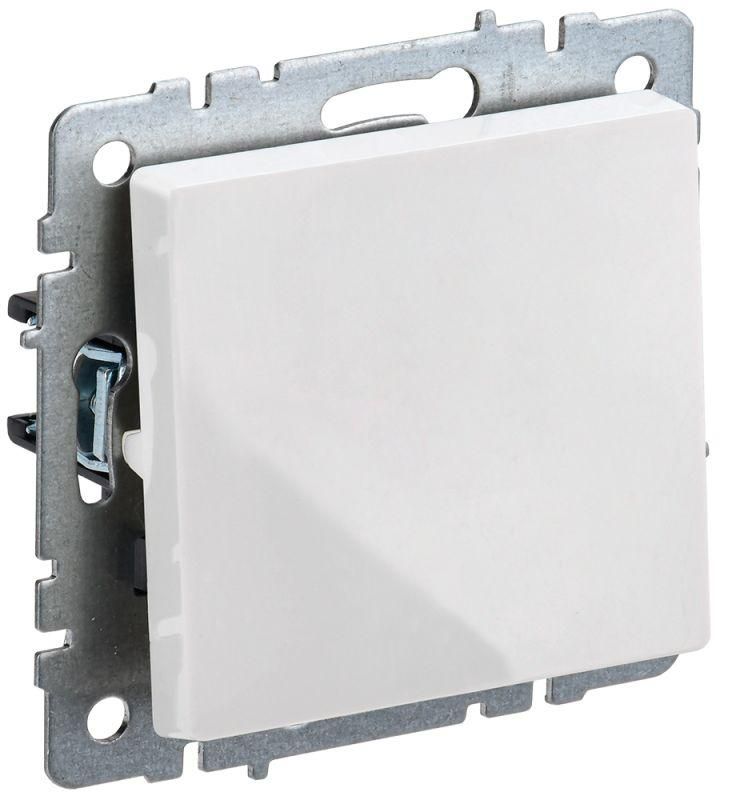

Выключатель проходной 1-кл. Brite 10А ВС10-1-6-БрБ механизм бел. IEK BR-V12-0-10-K01-PRO

Выключатель проходной 1-клавишный 10А ВС10-1-6-БрБ белый - это надежное устройство для управления освещением из двух мест, созданное в серии BRITE от бренда IEK. Подходит для внутренней установки в жилых и коммерческих помещениях, обеспечивает долгую службу благодаря качественным материалам и простому монтажу.

Назначение и область применения

Выключатель проходной 1-клавишный 10А ВС10-1-6-БрБ белый используется для включения и выключения света из двух разных точек - например, у входа и выхода из комнаты, в длинном коридоре или на лестнице. Он работает в паре с другим таким же проходным выключателем. Применяется в квартирах, домах, офисах, гостиницах и других объектах с необходимостью удобного управления освещением.

Технические характеристики

• Номинальный ток: 10 А - позволяет коммутировать нагрузку до 2,3 кВт при 230 В (например, несколько светодиодных ламп или одна мощная люстра)
• Номинальное напряжение: 230 В - совместим с бытовой сетью в России и странах СНГ
• Однополюсный - управляет одной фазой, не предназначен для трехфазных цепей
• Способ монтажа: внутренний / скрытый - устанавливается в монтажную коробку, корпус не выступает за уровень стены
• Габариты: 74,4 × 74,4 × 42,5 мм - стандартный размер для рамочных систем
• Количество модулей: 1 - занимает один модуль в распределительной коробке
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от воды и пыли; подходит только для сухих помещений
• Материал корпуса: термопласт - прочный, огнеупорный, не деформируется при нагреве
• Цвет: белый - глянцевая отделка, легко сочетается с другими элементами серии BRITE
• Способ подключения: винтовые клеммы - надёжное соединение проводов, требует периодической проверки затяжки
• Минимальная глубина монтажной коробки: 40 мм - подходит для большинства стандартных пластиковых и металлических коробок
• Крепление: на распор и шурупы - обеспечивает плотную фиксацию внутри коробки
• Подсветка: отсутствует - не имеет индикации положения, что снижает энергопотребление и стоимость

Совместимость и монтаж

Выключатель проходной 1-клавишный 10А ВС10-1-6-БрБ белый совместим с любыми другими изделиями серии BRITE от IEK. Для работы в схеме проходного управления требуется два таких устройства и перемычка между ними (обычно трёхжильный кабель: фаза, переключаемая линия, ноль). Монтаж выполняется в подготовленную монтажную коробку глубиной не менее 40 мм. Клеммы рассчитаны на медные одножильные и многожильные провода сечением до 2,5 мм2. Перед подключением обязательно отключите питание.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и ГОСТ Р 50571. Выполнен из самозатухающего термопласта, не поддерживающего горение. Защита IP20 исключает риск поражения током при случайном контакте с контактами, однако не допускает использование во влажных помещениях (ванна, баня, улица).

Преимущества

• Высококачественный термопласт - устойчив к механическим повреждениям и температурным колебаниям
• Универсальная совместимость - легко заменяет аналоги других серий, если соблюдены габариты и тип подключения
• Глянцевая белая поверхность - элегантный вид, хорошо сочетается с современными интерьерами
• Широкая цветовая палитра серии BRITE - можно подобрать выключатели под любой стиль интерьера
• Простота монтажа - винтовые клеммы доступны даже новичкам, не требуют специальных инструментов

Ограничения применения

• Не подходит для влажных помещений - IP20 не защищает от влаги, нельзя использовать в ванных комнатах, на кухне рядом с мойкой, в подвале с высокой влажностью
• Не имеет подсветки - невозможно определить положение выключателя в темноте, рекомендуется устанавливать в паре с ночником или общим освещением
• Только для однофазных цепей - не применяется в промышленных системах с 380 В или многофазным управлением
• Не предназначена для частого включения-выключения больших нагрузок - максимальный ток 10 А, не подходит для мощных нагревателей или двигателей

Примеры использования

• Управление светом в спальной комнате: один выключатель у двери, второй - у кровати
• Освещение длинного коридора: включение света у входа и выключение у противоположного конца
• Лестница в двухэтажном доме: выключатели на первом и втором этаже
• Зона отдыха в офисе: управление светом с двух сторон рабочего места

Практические советы

• При монтаже используйте кабель с тремя жилами (L1, L2, N) - для правильной схемы проходного выключателя нужна именно такая раскладка
• Перед установкой проверьте глубину монтажной коробки - минимально 40 мм, иначе механизм не войдёт
• Проверяйте затяжку винтов через год после установки - термопласт может слегка “усаживаться”, и ослабшие контакты вызывают перегрев
• Если планируете менять выключатели в будущем - выбирайте всю серию BRITE: они взаимозаменяемы, и замена будет простой
• Не путайте с обычным выключателем - проходной имеет три клеммы, а не две. На корпусе обычно есть схема подключения
