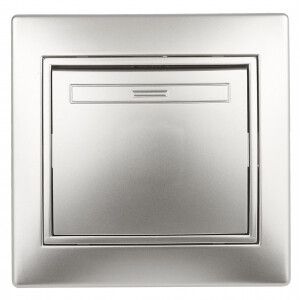

Выключатель 1-кл. СП Plano 10А IP20 1-101-03 250В алюм. Intro Б0030030 ЭРА

Выключатель Intro Plano 1-101-03 - это одноклавишный выключатель скрытой установки с номинальными параметрами 10 А и 250 В, предназначенный для коммутации освещения в жилых и офисных помещениях. Изделие выполнено из негорючего термопласта, имеет глянцевую отделку и совместимо со стандартными монтажными коробками. Бренд ЭРА предлагает эту модель как часть серии Intro Plano, где важны надёжность, простота монтажа и долговечность.

Назначение и область применения

Выключатель Intro Plano 1-101-03 предназначен для включения и отключения светильников, люстр и других нагрузок до 10 А при напряжении до 250 В. Подходит для установки в квартирах, домах, офисах, школах и других объектах с внутренней проводкой. Используется исключительно в сухих помещениях, так как степень защиты IP20 не защищает от влаги и пыли.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический (одноклавишный)
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Способ монтажа: скрытая установка в монтажную коробку
• Схема подключения: однофазный, однополюсный
• Количество клавиш: 1
• Способ подключения: винтовые клеммы
• Материал корпуса: термопласт, негорючий, без галогенов
• Цвет: 7001 (алюминиевый)
• Отделка: глянцевая
• Крепление: в распор + винты
• Комплектация: выключатель с декоративной рамкой
• Подсветка: отсутствует

Совместимость и монтаж

Выключатель Intro Plano 1-101-03 рассчитан на установку в стандартные металлические или пластиковые монтажные коробки глубиной не менее 40 мм. Крепление осуществляется двумя способами: распорными лапками и винтами - что позволяет фиксировать устройство даже в слабо закрепленных коробках. Винтовые клеммы обеспечивают надёжный контакт с медным проводом сечением до 2,5 мм2. Вертикальное расположение клемм упрощает подключение и снижает риск перепутать фазу и ноль. Установка требует отключения питания и соблюдения правил электробезопасности.

Безопасность и стандарты

Изготовлен из негорючего термопласта, соответствует требованиям безопасности для бытовых выключателей. Отсутствие галогенов в материале снижает выделение токсичных веществ при перегреве. Соответствует ГОСТ Р 50030.2–99 (IEC 60669-1) для выключателей переменного тока. Применяется в системах с TN-S, TN-C-S, TT - но не рекомендован для сетей с высокими импульсными помехами без дополнительной фильтрации.

Преимущества

• Простая и проверенная конструкция - минимум деталей, максимум надёжности
• Глянцевая поверхность легко моется и сохраняет внешний вид
• Винтовые клеммы позволяют использовать провода любого типа - многожильные и одножильные
• Рамка в комплекте - не требуется докупать отдельно
• Низкая теплопередача материала - безопасная работа при длительной нагрузке

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, бассейн) - IP20 недостаточно
• Не подходит для мощных нагревательных приборов свыше 2,5 кВт (при 250 В)
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не совместим с автоматическими системами управления (датчики движения, умный дом) - только ручное управление
• Не предназначен для установки вне помещений или в местах с постоянной запылённостью

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация точечных светильников в коридоре
• Переключение освещения в офисном кабинете
• Замена старого выключателя в хрущёвке при ремонте

Практические советы

• При замене старого выключателя проверьте, чтобы диаметр монтажной коробки был не меньше 68 мм - иначе не войдёт корпус
• Затягивайте винты клемм равномерно - переусердствовать нельзя, можно повредить контакты
• Если используете многожильный провод - обязательно обжмите его наконечником перед затяжкой
• Цвет 7001 хорошо сочетается с белыми и серебристыми рамками и панелями - подбирайте декор под интерьер
• Не используйте этот выключатель вместо рубильника - он не предназначен для частых операций под нагрузкой выше 80%
