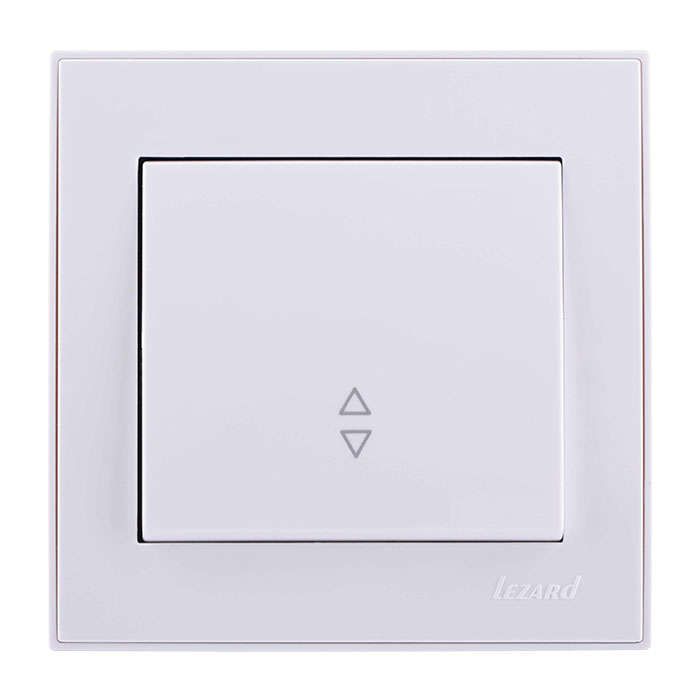

Переключатель проходной 1-кл. СП Rain 10А IP20 бел. LEZARD 703-0202-105

Выключатель проходной 1-клавишный 10А белый от Lezard (арт. 703-0202-105) предназначен для коммутации освещения в двух точках - например, у входа и выхода из комнаты. Изделие выполнено из прочного поликарбоната, имеет классическую рамочную серию RAIN и подходит для скрытой проводки в жилых и общественных помещениях.

Назначение и область применения

Этот выключатель используется в схемах проходного управления светом - когда один светильник можно включить/выключить из двух разных мест. Подходит для коридоров, лестниц, спальний, длинных помещений. Применяется в бытовых условиях, офисах, на объектах с постоянным перемещением людей. Не предназначен для управления мощными нагрузками - только для освещения до 2,2 кВт (при 220 В).

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в стандартной сети переменного тока в России и странах СНГ
• Номинальный ток: 10 А - максимальная допустимая нагрузка, соответствует осветительным приборам суммарной мощностью до 2,2 кВт
• Количество клавиш: 1 - однополюсный, управление одним цепью
• Степень защиты: IP20 - защищён от контакта с пальцами, но не от воды и пыли; применяется только во внутренних установках
• Способ монтажа: скрытый - монтируется в подрозетники глубиной не менее 40 мм
• Максимальное сечение кабеля: 1,5 мм2 - подключаются медные провода сечением не более этого значения
• Материал корпуса: поликарбонат - устойчив к ударным нагрузкам, не горит, сохраняет форму при перегреве
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, подходит для неотапливаемых помещений с повышенной влажностью
• Тип крепления: винтовое - фиксируется в подрозетнике двумя боковыми винтами
• Возвратно-нажимной механизм - клавиша возвращается в исходное положение после нажатия, обеспечивает чёткий щелчок
• Нормативный документ: ГОСТ Р 51321.1-2007 - соответствие требованиям безопасности для бытовых выключателей

Совместимость и монтаж

Выключатель совместим со всеми стандартными подрозетниками диаметром 68 мм. Для работы в схеме проходного управления требуется два таких устройства и трёхжильный кабель между ними. Каждый контакт выключателя 703-0202-105 помечен: L - фаза, L1/L2 - проходные контакты. Подключение выполняется согласно схеме, указанной в инструкции производителя. Не используйте многожильные провода без опрессовки - они могут ослабнуть в зажимах. Максимальное сечение 1,5 мм2 - превышение вызывает нагрев и риск возгорания.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51321.1-2007, что гарантирует безопасность при нормальной эксплуатации. Защита IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги - нельзя использовать в ванных комнатах, на улице или в сырых помещениях без дополнительной защиты. Поликарбонатовый корпус не распространяет горение и не содержит свинца.

Преимущества

• Чёткая механика клавиши - надёжный щелчок, долгий срок службы
• Удобная форма рамки - легко сочетается с другими элементами серии RAIN
• Простота монтажа - стандартные размеры, совместимость с большинством подрозетников
• Низкая теплопередача - материал не нагревается даже при длительной работе на пределе нагрузки

Ограничения применения

• Не подходит для управления двигателями, насосами, мощными нагревателями - только для освещения
• Запрещена установка в помещениях с высокой влажностью (ванна, баня, бассейн) - IP20 недостаточно
• Не рекомендован для внешней установки - не защищён от пыли и атмосферных воздействий
• Не совместим с LED-драйверами и регуляторами яркости - не является dimmable устройством
• Максимальное сечение кабеля 1,5 мм2 - запрещено подключать провода 2,5 мм2 и выше

Примеры использования

• Освещение в коридоре - включить свет у входа, выключить у выхода
• Лестница между этажами - управление снизу и сверху
• Спальня - включить свет у двери, выключить у кровати
• Подъезд многоэтажки - проходной выключатель на первом и втором этаже

Практические советы

• Перед монтажом всегда отключите питание - проверьте отсутствие напряжения тестером
• При подключении трёхжильного кабеля между двумя выключателями - пометьте провода цветом или этикетками
• Не затягивайте винты слишком сильно - повредится пластиковая планка
• Если нужна система управления из трёх мест - потребуется ещё один переключатель (проходной с двумя клавишами или промежуточный)
• При замене старого выключателя - сравните сечение проводов и тип подключения - 703-0202-105 требует именно 1,5 мм2
