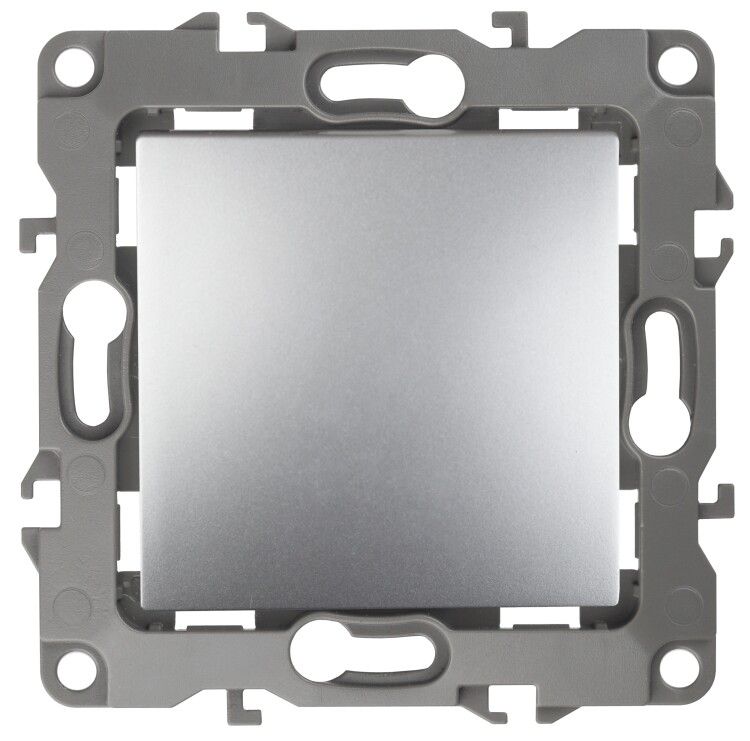

Переключатель промежуточный 12-1108-03 10АХ-250В, алюминий (10/100/2500) |Б0018244 | ЭРА

Переключатель промежуточный/перекрестный ЭРА 12, артикул 12-1108-03 - это двухпозиционный коммутирующий элемент для организации управления освещением из трёх и более мест. Применяется в составе схем с двумя проходными выключателями, обеспечивает переключение цепи между двумя направлениями. Механизм совместим с рамками серии ЭРА 12 и устанавливается в стандартные подрозетники.

Назначение и область применения

Переключатель промежуточный/перекрестный ЭРА 12 используется в сложных схемах управления светом, где требуется включение/выключение одного источника из трёх и более точек - например, в длинных коридорах, многоэтажных домах, на лестницах или в больших помещениях. Отличается от обычного проходного тем, что он не разрывает цепь напрямую, а меняет её маршрут между двумя параллельными проводами. Подходит для внутренней проводки в жилых, офисных и общественных зданиях.

Технические характеристики

• Номинальный ток: 10 А - допустимая нагрузка до 2,2 кВт при 220 В
• Номинальное напряжение: 220–250 В - рассчитан на однофазную сеть 220 В
• Схема подключения: перекрёстная - переключает два провода между двумя состояниями
• Количество клавиш: одна - управление одним каналом
• Степень защиты: IP20 - защищён от прикосновений пальцами, но не от воды и пыли; предназначен для сухих помещений
• Материал корпуса: термопласт (поликарбонат) - устойчив к нагреву и механическим воздействиям
• Габариты: 75×75×45 мм - соответствует стандартным подрозетникам
• Количество модулей: 2 - занимает два модульных места в распределительном щите
• Цвет: 9006 (алюминий) - матовая отделка, имитация металла
• Подсветка: отсутствует - не имеет светодиодной индикации
• Крепление: в распор + винты - обеспечивает надёжную фиксацию в подрозетнике
• Способ подключения: безвинтовые клеммы - зажимы с пружинным контактом для быстрого монтажа
• Комплектация: механизм с накладкой и монтажной платой - готов к установке в рамку
• Безгалогенный материал - безопасен при возгорании, не выделяет токсичных газов

Совместимость и монтаж

Механизм ЭРА 12 12-1108-03 устанавливается исключительно в рамки серии ЭРА 12. Он не работает автономно - требует наличия декоративной рамки. Для сборки системы используются:

• Проходные выключатели (два штуки) - на крайних точках
• Перекрёстный переключатель ЭРА 12 - между ними

Установка выполняется в стандартный подрозетник глубиной ≥45 мм. Крепление осуществляется одновременно на распорные лапки и винты - повышает устойчивость. Безвинтовые клеммы позволяют вставлять жилы кабеля до 2,5 мм2 без предварительной зачистки - достаточно вставить провод до упора и проверить надёжность затяжки легким рывком. Монтажная плата позволяет легко фиксировать механизм внутри рамки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутреннего монтажа в сухих помещениях. Степень защиты IP20 исключает использование в ванных, кухнях, на улице или в сырых зонах. Материал корпуса - поликарбонат без галогенов - снижает риск распространения огня и токсичности дыма при возгорании. Соответствует ГОСТ Р 50030.2 и IEC 60669-1 для устройств коммутации.

Преимущества

• Быстрая установка благодаря безвинтовым клеммам - экономит время при монтаже
• Надёжное соединение: парные клеммы формируют шлейфовое соединение, минимизируя потери контакта
• Совместимость с широким спектром рамок - можно выбрать любой цвет и стиль отделки
• Устойчивость к перегрузкам: 10 А - достаточная мощность для большинства бытовых сценариев
• Матовая поверхность - не царапается, не бликует, хорошо сочетается с современным интерьером

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для управления мощностью выше 2,2 кВт - не используйте с мощными прожекторами, обогревателями или насосами
• Требует обязательного использования рамки - без неё не может быть установлен в стену
• Не имеет подсветки - невозможно определить положение клавиши в темноте
• Не является проходным выключателем - нельзя использовать как первый или последний элемент в цепи

Примеры использования

• Лестница в три этажа: один проходной - внизу, один перекрёстный - на втором, второй проходной - наверху
• Длинный коридор с тремя входами: проходной - у входа, перекрёстный - в середине, проходной - у выхода
• Спальная комната с двумя дверями: проходной у каждой двери, перекрёстный у кровати
• Офис с несколькими рабочими зонами - управление общим освещением из нескольких точек

Практические советы

• Выбирайте рамку ЭРА 12 того же цвета - 9006 (алюминий) - чтобы сохранить единый дизайн. Цветовые коды: 03 - алюминий, 01 - белый, 06 - чёрный и другие
• Проверьте диаметр подрозетника перед монтажом - механизм требует минимум 68 мм в диаметре
• При подключении соблюдайте полярность: L - фаза, N - ноль, A/B - перемычки между проходными
• Не забудьте закрепить все провода в клеммах - даже если они “зашли” до упора, проверьте их прочность
• Запрещено заменять этот переключатель на обычный - система не будет работать
• Для удобства монтажа используйте схему подключения от производителя - она есть в инструкции к рамкам ЭРА 12
