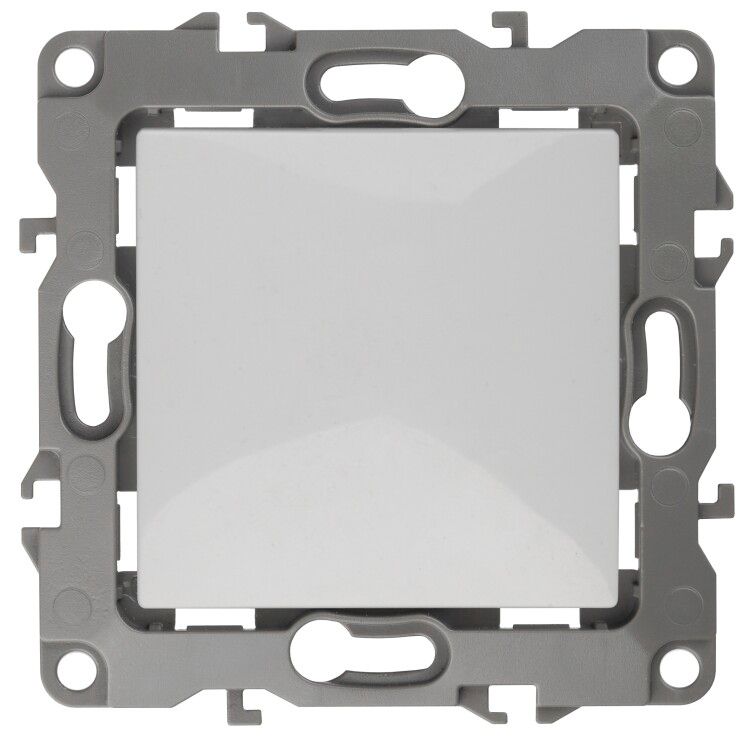

Выключатель одноклавишный скрытого монтажа белый 10А 250В автоматические (безвинтовые) ЭРА 12 12-1101-01 - Б0014621

Выключатель Эра 12 с артикулом 12-1101-01 - одноклавишный выключатель для скрытой установки, рассчитанный на работу в сетях до 250 В и тока до 10 А. Подходит для управления освещением в жилых и офисных помещениях. Механизм выполнен из поликарбоната, оснащён безвинтовыми клеммами и совместим с рамками серии Эра 12.

Назначение и область применения

Выключатель Эра 12 предназначен для коммутации осветительных нагрузок в однофазных сетях переменного тока. Используется в системах внутренней проводки - устанавливается в подрозетники стен. Применяется в квартирах, домах, офисах, школах и других объектах с постоянным контролем освещения. Не подходит для управления мощными нагревательными приборами, двигателями или светодиодными лентами с драйверами высокой мощности.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Тип управления: механический, одноклавишный
• Степень защиты: IP20 - защита от контакта с пальцами, но не от воды и пыли

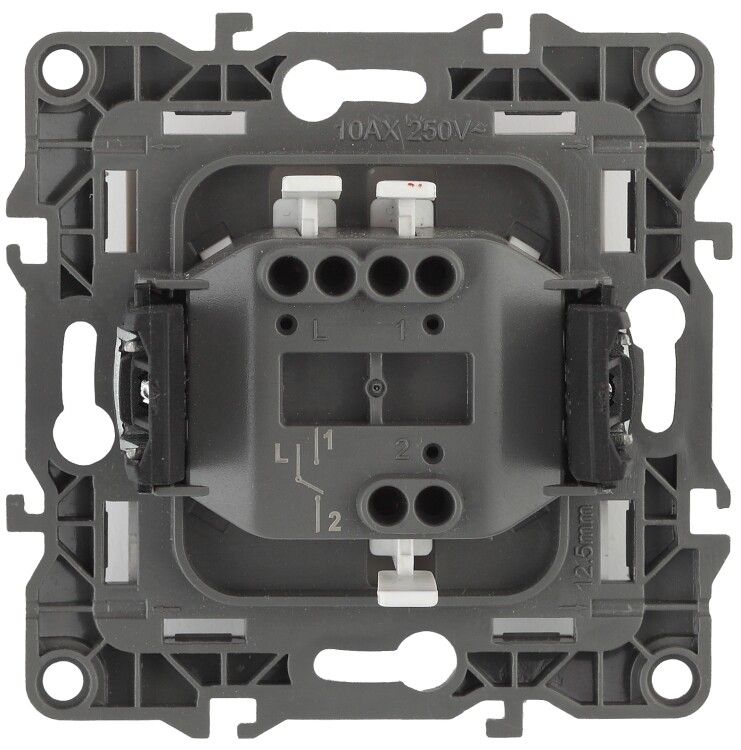

• Способ подключения: безвинтовые зажимы (клеммы)
• Схема подключения: 1-полюсный (разрыв фазы)
• Габариты: 68×68×45 мм
• Материал корпуса: поликарбонат, без галогенов
• Отделка: глянцевая белая поверхность
• Тип монтажа: скрытая установка
• Количество модулей: 0 - не требует места в DIN-рейке

Совместимость и монтаж

Выключатель Эра 12 устанавливается в стандартные круглые подрозетники диаметром 68 мм. Крепление осуществляется двумя способами: за счёт распорных лапок и дополнительно - винтами через боковые отверстия. Это обеспечивает устойчивую фиксацию даже в хрупких материалах стен. Безвинтовые клеммы позволяют быстро зажать жилы кабеля сечением до 2,5 мм2 - достаточно вставить провод и слегка нажать. Для работы требуется только отвёртка для затяжки винтов крепления, а не для подключения проводов.

Рамка для выключателя Эра 12 продается отдельно. Совместима только с рамками серии Эра 12. Не совместима с рамками других серий, включая Эра 11 или другие бренды.

Безопасность и стандарты

Выключатель соответствует требованиям безопасности для бытового оборудования. Материал корпуса - поликарбонат без галогенов, что снижает риск выделения токсичных веществ при перегреве. IP20 означает, что устройство не предназначено для влажных помещений (ванная, кухня, бассейн) и не защищено от попадания пыли или брызг. Установка возможна только в сухих местах.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - не нужна отвёртка для подключения проводов
• Автоматическая фиксация жил: парные клеммы обеспечивают надёжный контакт и возможность шлейфового подключения
• Усиленная фиксация в подрозетнике: два способа крепления (лапки + винты) исключают люфт
• Изделие изготовлено из прочного поликарбоната, устойчивого к деформации и перегреву
• Глянцевая белая поверхность легко моется и хорошо сочетается с современным интерьером

Ограничения применения

• Не используется во влажных помещениях - IP20 не защищает от влаги
• Не подходит для нагрузок выше 10 А - запрещено подключение плит, тепловентиляторов, насосов
• Только для 220–250 В сети; не работает в цепях постоянного тока
• Требует обязательного использования совместимой рамки серии Эра 12
• Не имеет подсветки - нельзя использовать в темноте как указатель положения

Примеры использования

• Управление потолочным светильником в спальне
• Коммутация точечных светильников в коридоре
• Переключение света в детской комнате
• Подключение одного светильника в офисном кабинете

Практические советы

• Проверьте глубину подрозетника перед монтажом - выключатель Эра 12 имеет высоту 45 мм, и он должен полностью входить без выпирания
• При использовании многожильного провода - предварительно пропаяйте или используйте наконечники, чтобы избежать ослабления контакта
• Зажимайте провод до щелчка - так вы услышите, что клемма плотно зафиксировала жилу
• Выбирайте рамку Эра 12 того же цвета - белая рамка лучше всего сочетается с этим механизмом
• Не закручивайте винты крепления слишком сильно - можно повредить пластиковую основу подрозетника
