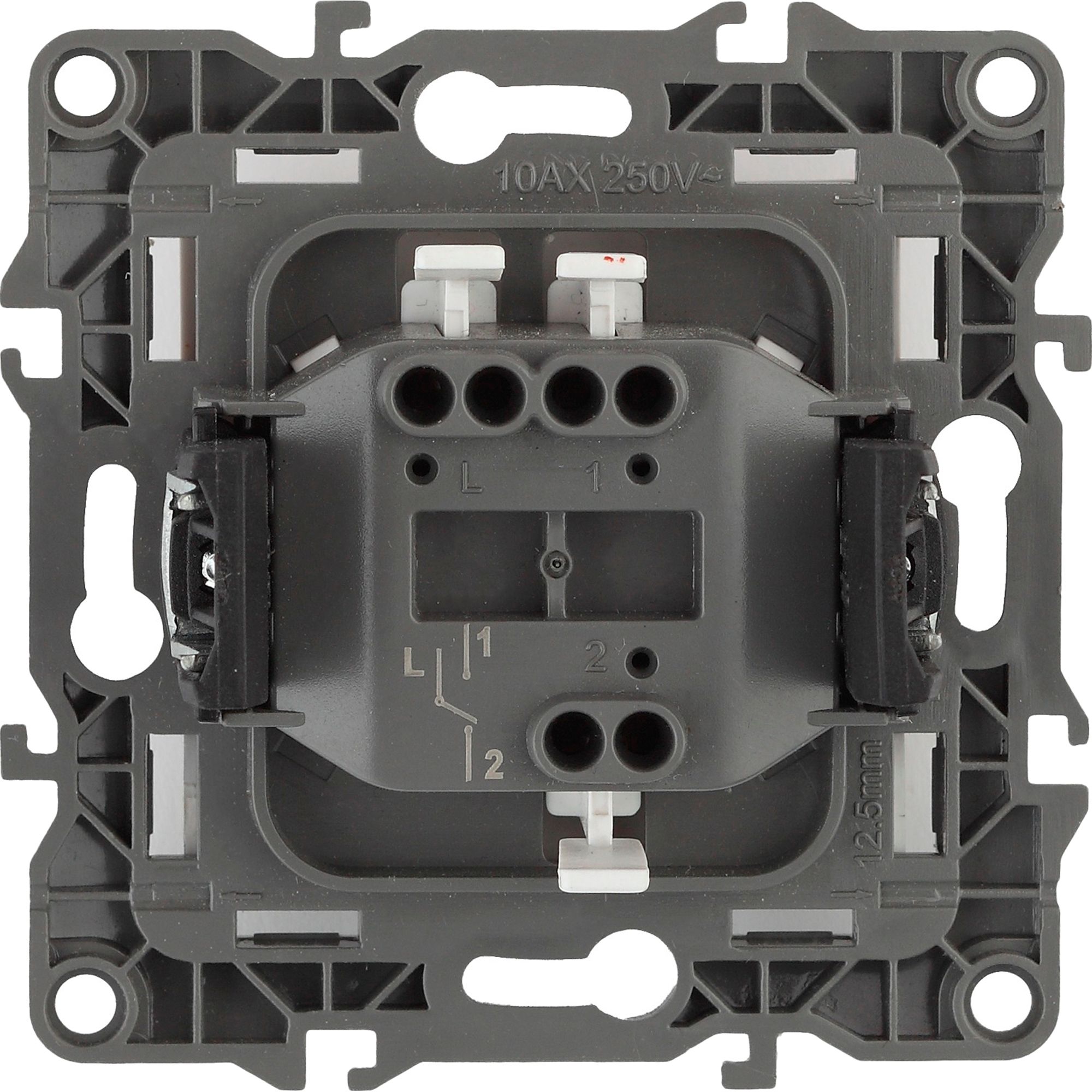

Выключатель одноклавишный скрытого монтажа медь 10А 250В автоматические (безвинтовые) ЭРА 12 12-1101-14 - Б0019278

Выключатель ЭРА 12, артикул 12-1101-14 - это однополюсный механический выключатель на 10 А и 250 В с защитой IP20, предназначенный для скрытой установки в бытовых и офисных помещениях. Механизм выполнен из термопласта, совместим с системами монтажа ЭРА 12, отличается надежным бесвинтовым зажимом и долговечностью контактов.

Назначение и область применения

Выключатель ЭРА 12 12-1101-14 предназначен для коммутации освещения и других нагрузок до 10 А в жилых, административных и общественных зданиях. Подходит для установки в стационарных сетях переменного тока 250 В. Используется там, где требуется простое управление светом - в коридорах, спальнях, кухнях, офисах. Не рекомендован для управления мощными нагревательными приборами или двигателями выше 10 А.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 250 В
• Количество полюсов: 1
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не защищен от воды и пыли
• Тип управления: механическая клавиша
• Количество клавиш: 1
• Способ подключения: бесвинтовые зажимы (клеммы)
• Материал корпуса: термопласт, не содержащий галогенов
• Температура самовоспламенения материала: более 850 C
• Габариты: 75×75×45 мм
• Количество модулей: 2
• Цвет: 1014 (матовая отделка)
• Тип серии: рамочная
• Декор: декор d 1/1
• Подсветка: отсутствует
• Комплектация: механизм с накладкой и монтажной пластиной

Совместимость и монтаж

Выключатель ЭРА 12 12-1101-14 совместим с монтажными коробками стандарта Европа (67×67 мм) и другими коробками, соответствующими габаритам 75×75 мм. Устанавливается методом скрытой установки с фиксацией в распор и винтами через монтажную платформу. Клеммы позволяют подключить провода сечением до 2,5 мм2 без инструментов - достаточно вставить провод и зафиксировать зажим кнопкой. Для правильной работы убедитесь, что глубина коробки достаточна для размещения механизма и проводов.

Безопасность и стандарты

Изделие изготовлено из огнестойкого термопласта с температурой самовоспламенения выше 850 C, не поддерживает горение. Соответствует требованиям безопасности для внутренней установки в сухих помещениях. Отсутствие галогенов снижает риск образования токсичных веществ при перегреве. Сертификация соответствует ГОСТ Р 50030.3 и IEC 60669-1.

Преимущества

• Качающаяся контактная группа обеспечивает четкий, мягкий щелчок при включении - удобно и долговечно
• Бесвинтовые клеммы ускоряют монтаж и исключают необходимость затяжки винтов
• Матовая поверхность не царапается легко и не оставляет следов пальцев
• Монтажная плита позволяет точно выровнять устройство в коробке
• Материалы не содержат галогенов - безопаснее при возгорании

Ограничения применения

• IP20 не допускает использование во влажных помещениях (ванная, баня, бассейн)
• Не подходит для нагрузок выше 10 А - не используйте для кондиционеров, тепловых пушек, мощных насосов
• Не имеет подсветки - нельзя использовать в темноте для ориентирования
• Только для однофазной сети 250 В - не применяйте в трехфазных системах

Примеры использования

• Управление потолочным светом в спальне
• Коммутация точечных светильников в коридоре
• Переключение освещения в офисном кабинете
• Замена старого выключателя в квартире при ремонте с сохранением существующей проводки

Практические советы

• Проверьте диаметр монтажной коробки перед покупкой - она должна быть минимум 67×67 мм, чтобы поместился механизм
• При подключении не перегибайте провода - они должны входить прямо в клемму без усилия
• Если используется многожильный провод, лучше предварительно запрессовать его наконечником
• При замене старого выключателя - отключите питание, проверьте отсутствие напряжения тестером
• Выключатель ЭРА 12 12-1101-14 можно сочетать с другими элементами серии ЭРА 12 - одинаковые цвета, форма и стиль сборки обеспечивают единый дизайн
